Поворотный плуг трубопроводы — HITACHI ZW50

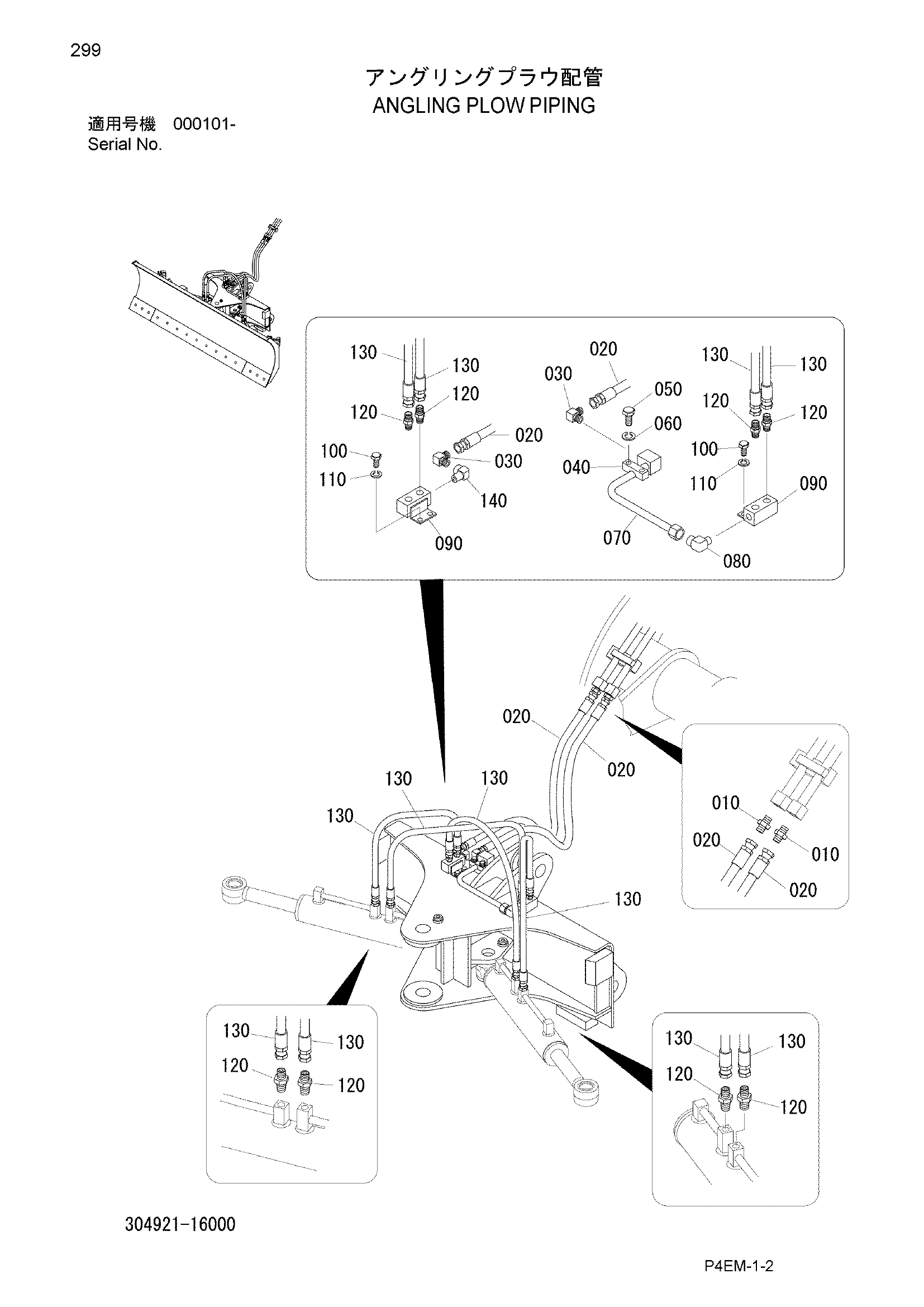

Заводская схема «Поворотный плуг трубопроводы» для HITACHI ZW50. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 123301-03030 | Разъём | 2 |
| 020 | 125242-09130 | Шланг | 2 |
| 030 | 123304-03030 | Угловой штуцер | 2 |
| 040 | 331821-11170 | Хомут | 1 |
| 050 | 100312-08035 | Болт | 2 |
| 060 | 108002-08020 | W/S | 2 |
| 070 | 322921-16120 | Трубка | 1 |
| 080 | 123122-15035 | Угловой штуцер | 1 |
| 090 | 322921-16110 | Тройник | 2 |
| 100 | 100112-10016 | Болт | 4 |
| 110 | 108002-10025 | W/S | 4 |
| 120 | 123301-03030 | Разъём | 8 |
| 130 | 125242-09090 | Шланг | 4 |
| 140 | 123203-03030 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW50 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
