Двигатель капот (1) — HITACHI ZW50

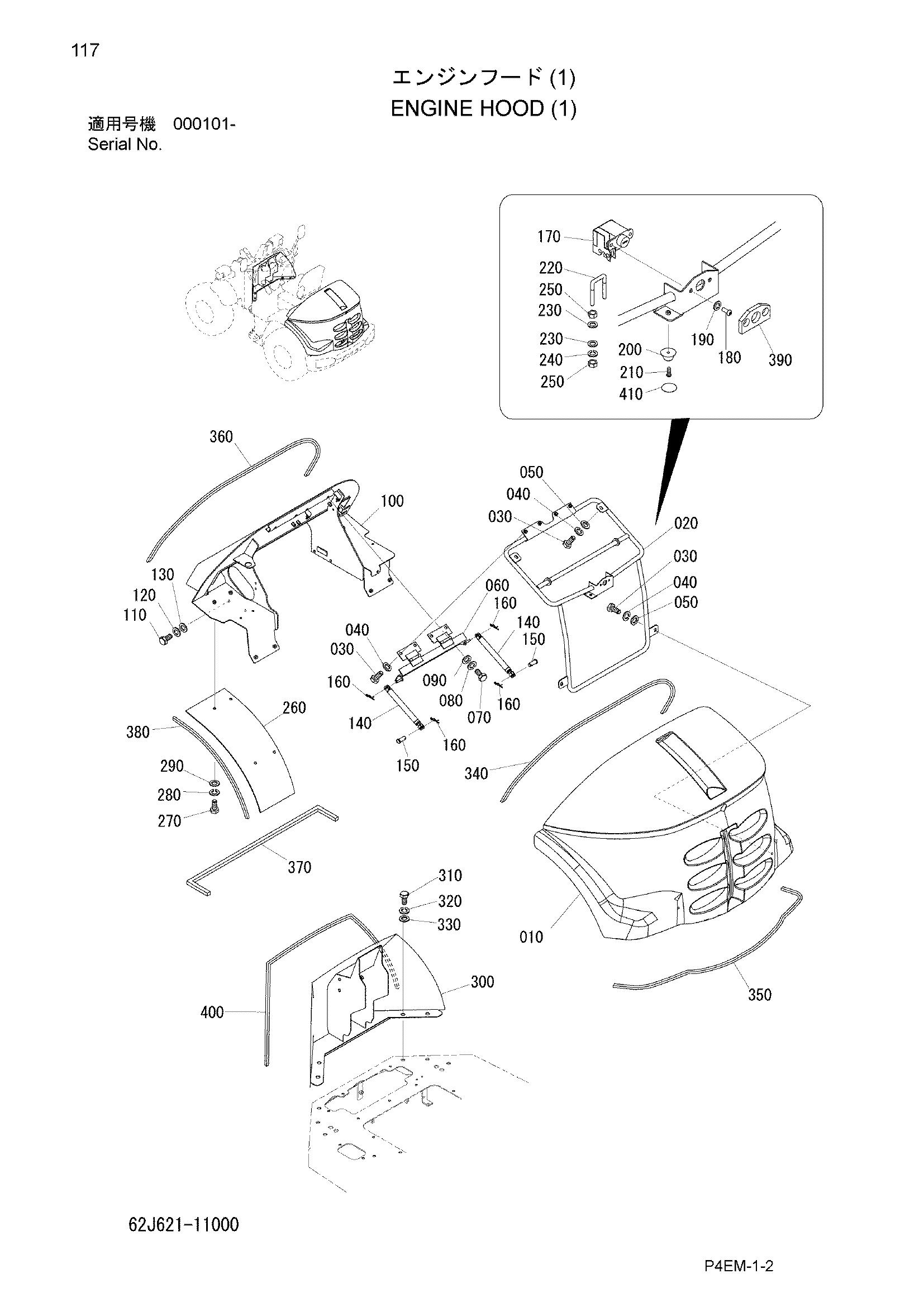

Заводская схема «Двигатель капот (1)» для HITACHI ZW50. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62J621-11110 | Капот | 1 |
| 020 | 62J621-11130 | Опора капот | 1 |
| 030 | 100112-10020 | Болт | 8 |
| 040 | 108002-10025 | W/S | 8 |
| 050 | 108202-10020 | Шайба | 4 |
| 060 | 62J621-11150 | Петля | 1 |
| 070 | 100112-10025 | Болт | 4 |
| 080 | 108002-10025 | W/S | 4 |
| 090 | 108202-10020 | Шайба | 4 |
| 100 | 62J621-11140 | Базовый капот | 1 |
| 110 | 100112-12025 | Болт | 4 |
| 120 | 108002-12030 | W/S | 4 |
| 130 | 550901-18270 | Шайба | 4 |
| 140 | 305621-11180 | Пружина GAS | 2 |
| 150 | 111202-10026 | Палец вилка | 2 |
| 160 | 323626-11190 | Стопорный палец | 4 |
| 170 | 831622-12150 | Замок | 1 |
| 180 | 62J511-12140 | Болт | 2 |
| 190 | 108002-08020 | W/S | 2 |
| 200 | 621621-11290 | Резиновая прокладка | 2 |
| 210 | 101002-06020 | Винт | 2 |
| 220 | 339621-11250 | U-образный болт | 1 |
| 230 | 108202-08016 | Шайба | 4 |
| 240 | 108002-08020 | W/S | 2 |
| 250 | 103312-08065 | Гайка | 4 |
| 260 | 62J621-11160 | Крыло | 2 |
| 270 | 100112-08025 | Болт | 8 |
| 280 | 108002-08020 | W/S | 8 |
| 290 | 360611-13230 | Шайба | 8 |
| 300 | 62J621-11120 | Крышка передний | 1 |
| 310 | 100112-16040 | Болт | 2 |
| 320 | 108002-16040 | W/S | 2 |
| 330 | 108202-16030 | Шайба | 2 |
| 340 | 62J621-11170 | Резиновое уплотнение | 1 |
| 350 | 146131-11154 | Резиновое уплотнение | 1 |
| 360 | 146121-11185 | Резиновое уплотнение | 1 |
| 370 | 146131-11114 | Резиновое уплотнение | 1 |
| 380 | 62J621-11180 | Резиновое уплотнение | 2 |
| 390 | 62J621-11190 | Резиновая прокладка | 1 |
| 400 | 146121-11180 | Резиновое уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW50 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
