Отопитель — HITACHI ZW50

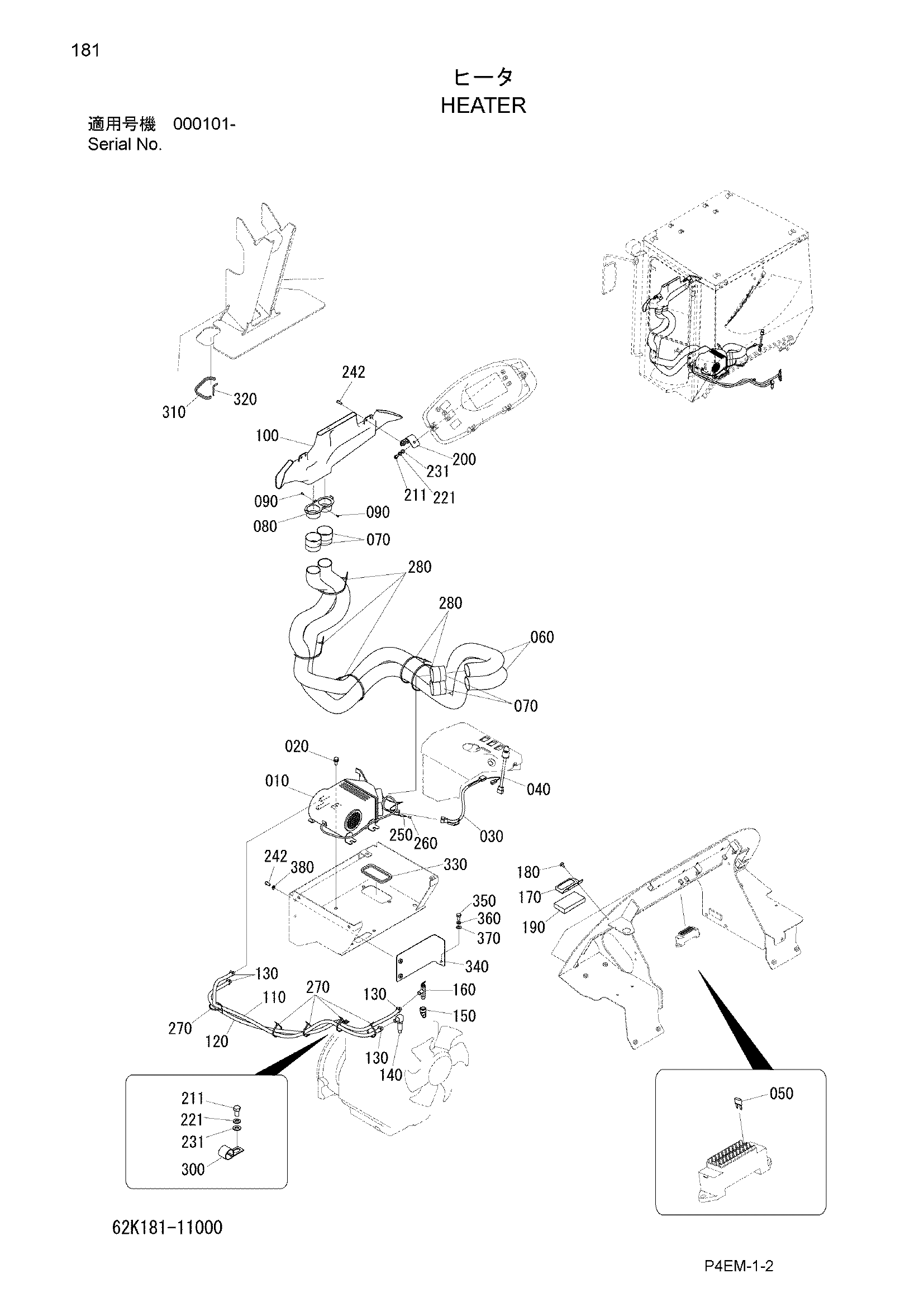

Заводская схема «Отопитель» для HITACHI ZW50. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 322181-11111 | Отопитель | 1 |
| 020 | 102212-10025 | Болт, с шайбой | 4 |
| 030 | 62J181-11110 | Жгут проводов | 1 |
| 040 | 621181-11140 | Выключатель | 1 |
| 050 | 26192-42421 | Предохранитель (10A) | 1 |
| 060 | 62J181-11120 | Шланг, дефростер | 2 |
| 070 | 342181-11210 | Коннектер | 4 |
| 080 | 62J181-11130 | Воздуховод | 1 |
| 090 | 323116-11320 | Винт, таппинг | 2 |
| 100 | HL6023962 | Воздуховод, воздушный | 1 |
| 110 | 131250-13125 | Шланг, водяной | 1 |
| 120 | 131250-13135 | Шланг, водяной | 1 |
| 130 | 130110-02200 | Хомут, шланг | 4 |
| 140 | 302181-11140 | Угловой штуцер | 1 |
| 150 | 302181-11150 | Угловой штуцер | 1 |
| 160 | 331181-11150 | Кокк, клапан | 1 |
| 170 | 62J181-11140 | Крышка | 1 |
| 180 | 62F121-52120 | Винт | 2 |
| 190 | 62J181-11150 | Фильтр | 1 |
| 200 | 62J181-11160 | Кронштейн | 2 |
| 211 | 100112-08016 | Болт | 3 |
| 221 | 108002-08020 | W/S | 3 |
| 231 | 108202-08016 | Шайба | 3 |
| 242 | 62J511-12140 | Болт | 6 |
| 250 | 155210-10400 | Клемма | 1 |
| 260 | 305181-12140 | Колпачок | 1 |
| 270 | 130410-05000 | Хомут, трос | 5 |
| 280 | 130410-10000 | Хомут, трос | 5 |
| 300 | 334271-11140 | Хомут | 1 |
| 310 | 146121-11024 | Уплотнение, резиновый | 1 |
| 320 | 146121-11012 | Уплотнение, резиновый | 1 |
| 330 | 146131-12039 | Уплотнение, резиновый | 1 |
| 340 | 62J181-11180 | Крышка | 1 |
| 350 | 100112-10020 | Болт | 1 |
| 360 | 108002-10025 | W/S | 1 |
| 370 | 108202-10020 | Шайба | 1 |
| 380 | 344113-11130 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW50 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
