Кондиционер. опора (отопитель)(1) — HITACHI ZW50

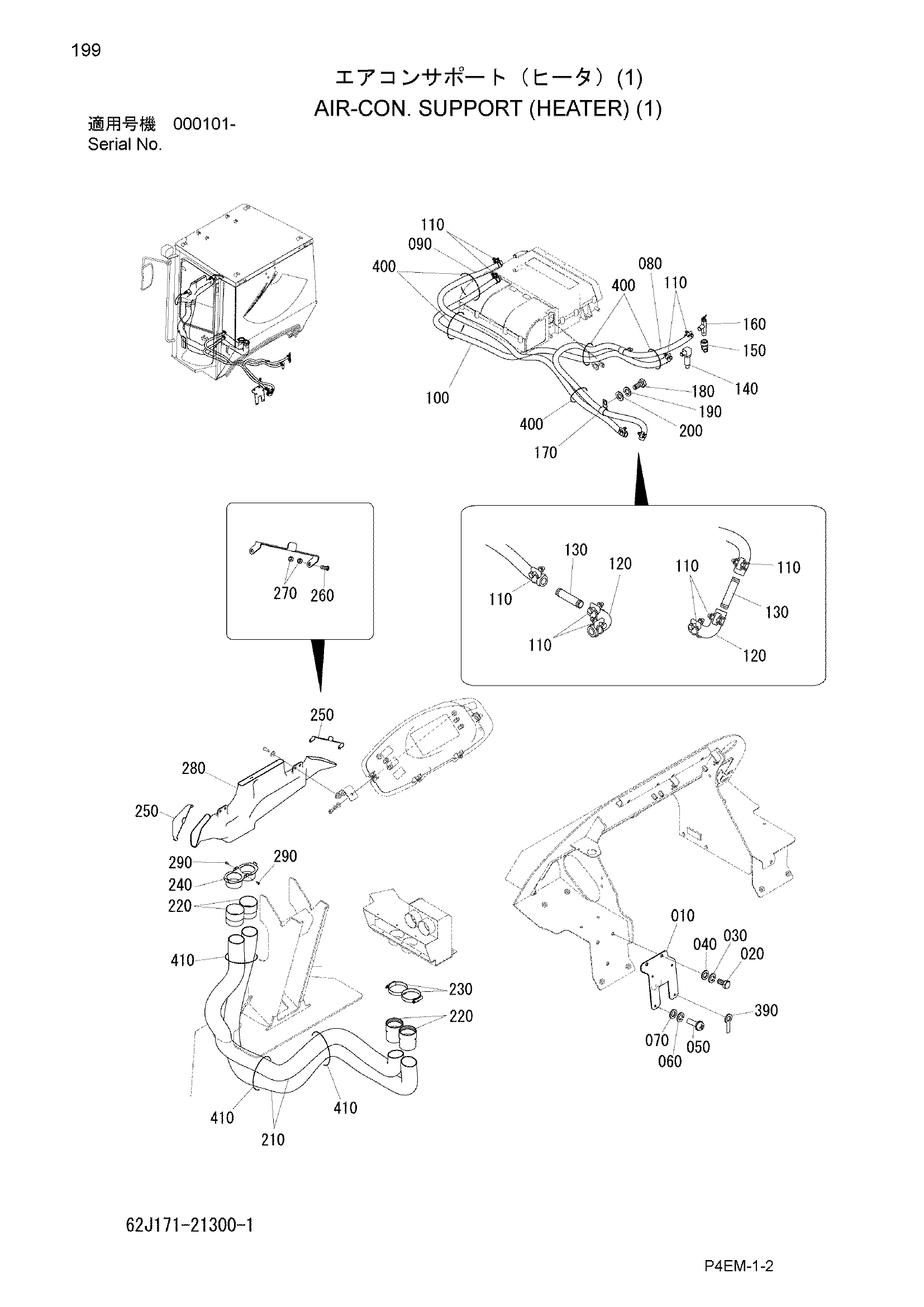

Заводская схема «Кондиционер. опора (отопитель)(1)» для HITACHI ZW50. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62J171-21310 | Кронштейн | 1 |
| 020 | 100112-08016 | Болт | 3 |
| 030 | 108002-08020 | W/S | 3 |
| 040 | 108202-08016 | Шайба | 3 |
| 050 | 101002-06020 | Винт | 4 |
| 060 | 108002-06015 | W/S | 4 |
| 070 | 108202-06016 | Шайба | 4 |
| 080 | 131250-13135 | Шланг, водяной | 1 |
| 090 | 131250-13150 | Шланг, водяной | 1 |
| 100 | 131250-13160 | Шланг, водяной | 1 |
| 110 | 130110-02200 | Хомут, шланг | 10 |
| 120 | 331181-11130 | Угловой штуцер | 2 |
| 130 | 331181-11210 | Соединение | 2 |
| 140 | 302181-11140 | Угловой штуцер | 1 |
| 150 | 302181-11150 | Угловой штуцер | 1 |
| 160 | 331181-11150 | Кокк, клапан | 1 |
| 170 | 334271-11140 | Хомут | 2 |
| 180 | 100112-08016 | Болт | 2 |
| 190 | 108002-08020 | W/S | 2 |
| 200 | 108202-08016 | Шайба | 2 |
| 210 | 62J171-21320 | Шланг, дефростер | 2 |
| 220 | 342181-11210 | Коннектер | 4 |
| 230 | 130310-07000 | Хомут, шланг | 2 |
| 240 | HL6023962 | Воздуховод, воздушный | 1 |
| 250 | 62J171-21330 | Крышка | 2 |
| 261 | 101002-05016 | Винт | 4 |
| 270 | 103002-05040 | Гайка | 8 |
| 280 | 62J181-11130 | Воздуховод | 1 |
| 290 | 323116-11320 | Винт, таппинг | 2 |
| 390 | 314121-51170 | Хомут | 1 |
| 400 | 130410-05000 | Хомут, трос | 5 |
| 410 | 130410-10000 | Хомут, трос | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW50 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
