HST трубопроводы (2) — HITACHI ZW40

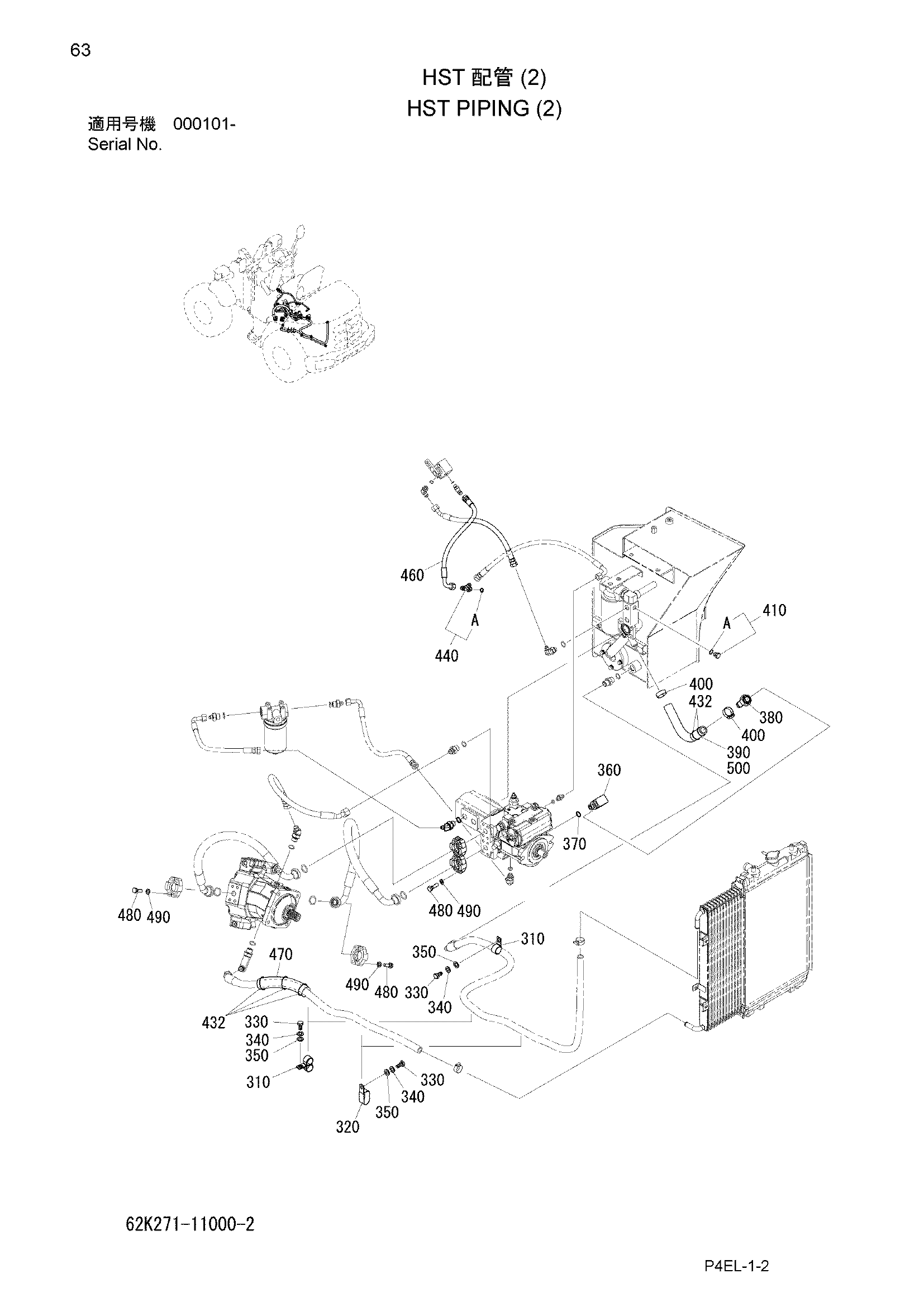

Заводская схема «HST трубопроводы (2)» для HITACHI ZW40. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 310 | 346271-11130 | Хомут | 3 |
| 320 | 342171-21420 | Хомут | 1 |
| 330 | 100112-10025 | Болт | 3 |
| 340 | 108002-10025 | W/S | 3 |
| 350 | 108202-10020 | Шайба | 3 |
| 360 | 323271-11210 | Угловой штуцер обратный | 1 |
| 370 | 120011-01800 | Уплотнительное кольцо | 1 |
| 380 | 323271-11181 | Трубка | 1 |
| 390 | 62J271-11180 | Шланг | 1 |
| 400 | 130310-03500 | Хомут шланга | 2 |
| 410 | HLA885002 | Пробка | 1 |
| 410A | 120011-01100 | Уплотнительное кольцо | 1 |
| 432 | 130410-05000 | Хомут трос | 5 |
| 440 | HLA852423 | Тройник | 1 |
| 440A | 120011-01100 | Уплотнительное кольцо | 1 |
| 460 | 62K271-11130 | Шланг | 1 |
| 470 | 121120-25200 | Виниловый шланг | 1 |
| 480 | 100122-10035 | Болт | 16 |
| 490 | 108002-10025 | W/S | 16 |
| 500 | 121120-32100 | Виниловый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW40 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
