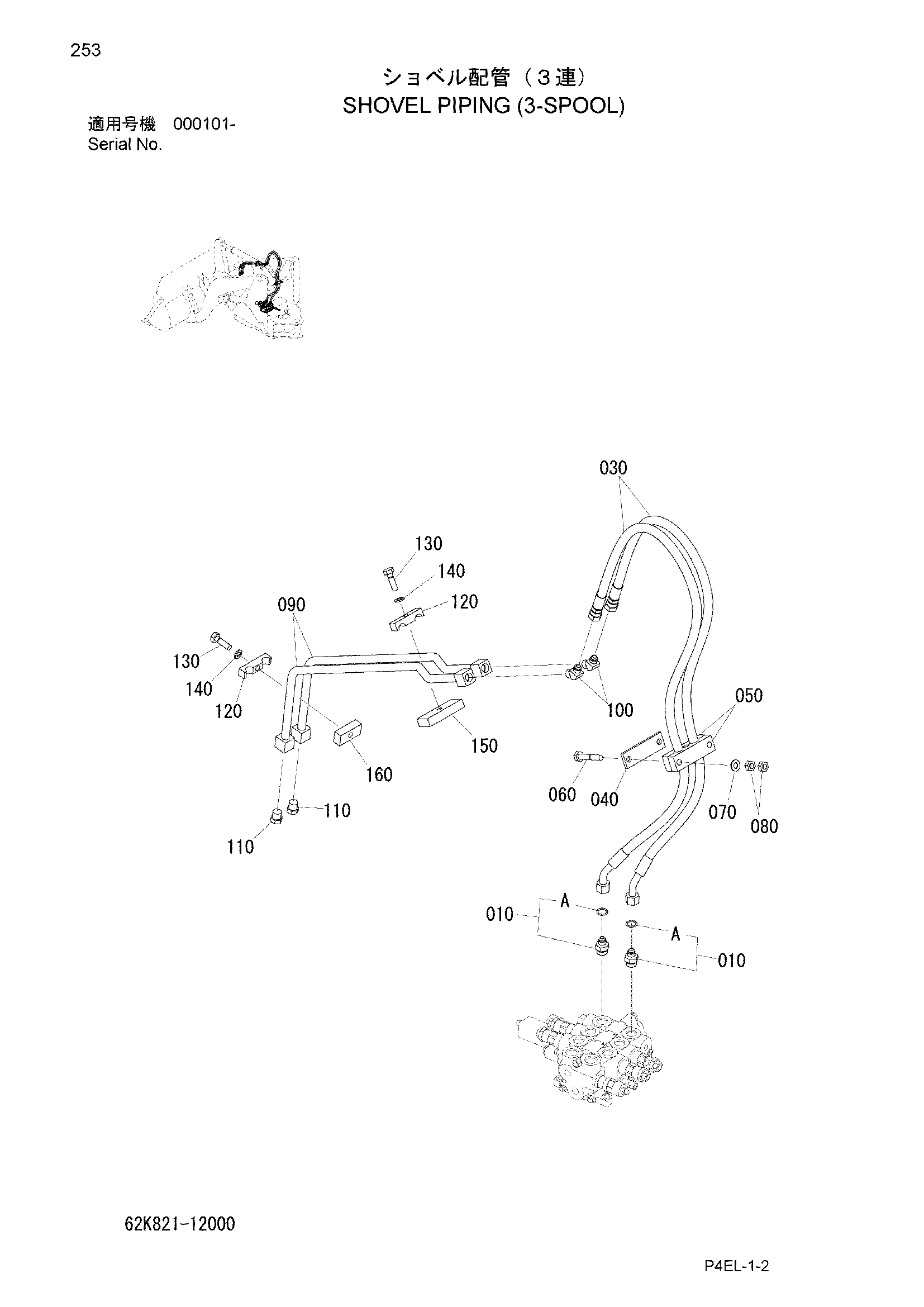

Прямая лопата трубопроводы (3-золотник) — HITACHI ZW40
Заводская схема «Прямая лопата трубопроводы (3-золотник)» для HITACHI ZW40. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | HL4209765 | Адаптер | 2 |
| 010A | 120112-90800 | Уплотнительное кольцо | 1 |
| 030 | 62J821-12110 | Шланг | 2 |
| 040 | 352821-11350 | Пластина | 1 |
| 050 | 312822-11110 | Хомут | 2 |
| 060 | 100112-10060 | Болт | 2 |
| 070 | 108202-10020 | Шайба | 2 |
| 080 | 103312-10080 | Гайка | 4 |
| 090 | 303821-12110 | Трубка | 2 |
| 100 | HL4157919 | Угловой штуцер | 2 |
| 110 | 123212-03000 | Пробка | 2 |
| 120 | 331901-16170 | Держатель | 2 |
| 130 | 100112-10035 | Болт | 2 |
| 140 | 108002-10025 | W/S | 2 |
| 150 | 337822-12120 | Пластина | 1 |
| 160 | 338826-65160 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW40 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
