Основные гидролинии — HITACHI ZW40

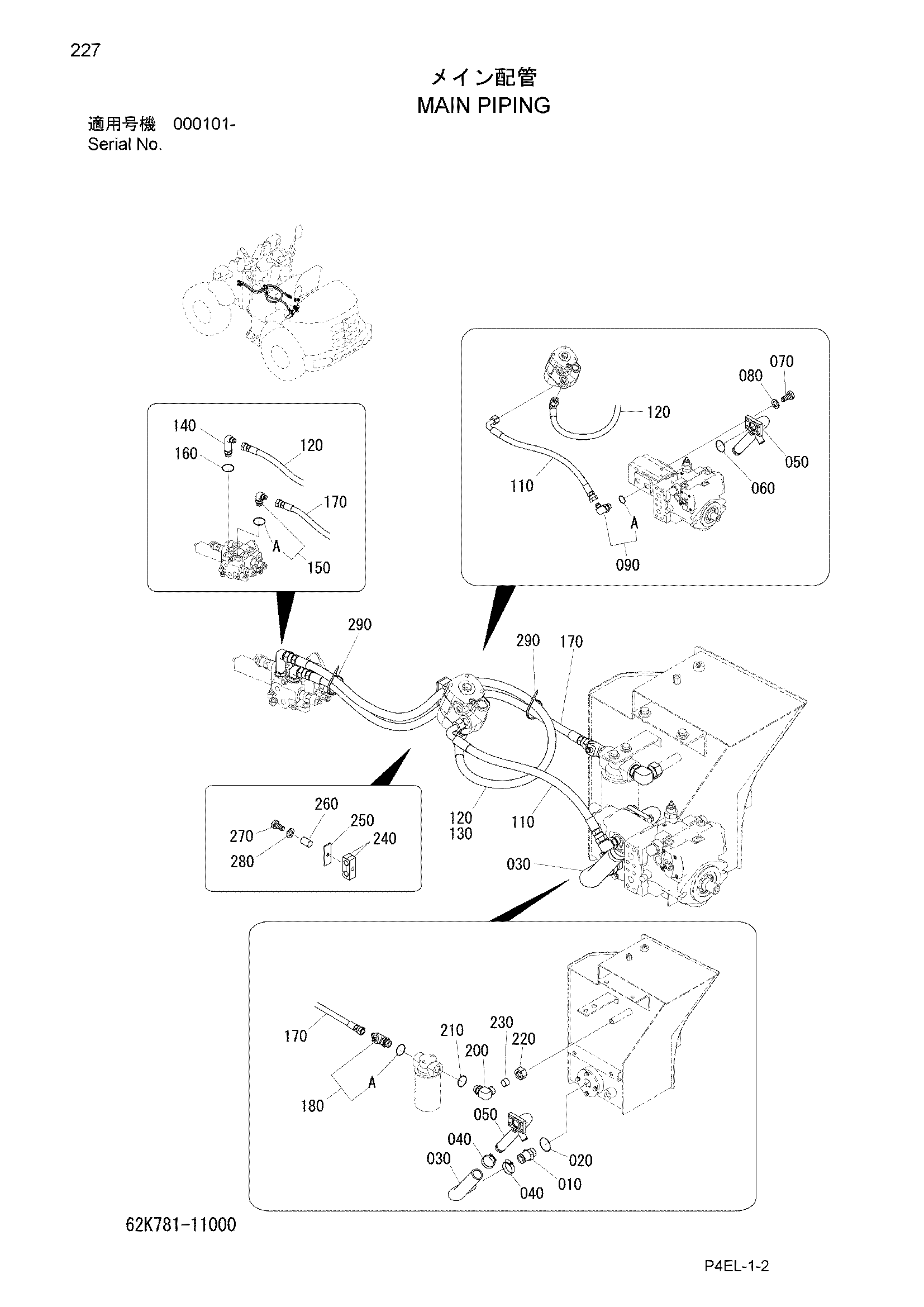

Заводская схема «Основные гидролинии» для HITACHI ZW40. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62J781-11110 | Разъём | 1 |
| 020 | 120011-02900 | Уплотнительное кольцо | 1 |
| 030 | 62K781-11110 | Шланг | 1 |
| 040 | 130310-04800 | Хомут шланга | 2 |
| 050 | 62J781-11130 | Трубка | 1 |
| 060 | 120011-04200 | Уплотнительное кольцо | 1 |
| 070 | 100112-10030 | Болт | 4 |
| 080 | 108002-10025 | W/S | 4 |
| 090 | HLA852344 | Угловой штуцер | 1 |
| 090A | 120011-01800 | Уплотнительное кольцо | 1 |
| 110 | 62K781-11120 | Шланг | 1 |
| 120 | 62J781-11150 | Шланг | 1 |
| 130 | 132110-20100 | Трубка коил | 1 |
| 140 | 62H781-11120 | Угловой штуцер | 1 |
| 150 | HL4327300 | Угловой штуцер | 1 |
| 150A | 120112-91000 | Уплотнительное кольцо | 1 |
| 160 | 120112-91000 | Уплотнительное кольцо | 1 |
| 170 | 126260-12100 | Шланг | 1 |
| 180 | HL4317617 | Тройник | 1 |
| 180A | 120011-02400 | Уплотнительное кольцо | 1 |
| 200 | 323786-11130 | Угловой штуцер | 1 |
| 210 | 120011-02400 | Уплотнительное кольцо | 1 |
| 220 | 123193-22000 | Гайка | 1 |
| 230 | 123194-22000 | Втулка | 1 |
| 240 | 336821-11180 | Резиновая прокладка | 2 |
| 250 | 336821-11210 | Пластина | 1 |
| 260 | 336821-11240 | Трубка | 1 |
| 270 | 100112-10070 | Болт | 1 |
| 280 | 108002-10025 | W/S | 1 |
| 290 | 130410-05000 | Хомут трос | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW40 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
