Йеллов поворотный маяк (навес) — HITACHI ZW40

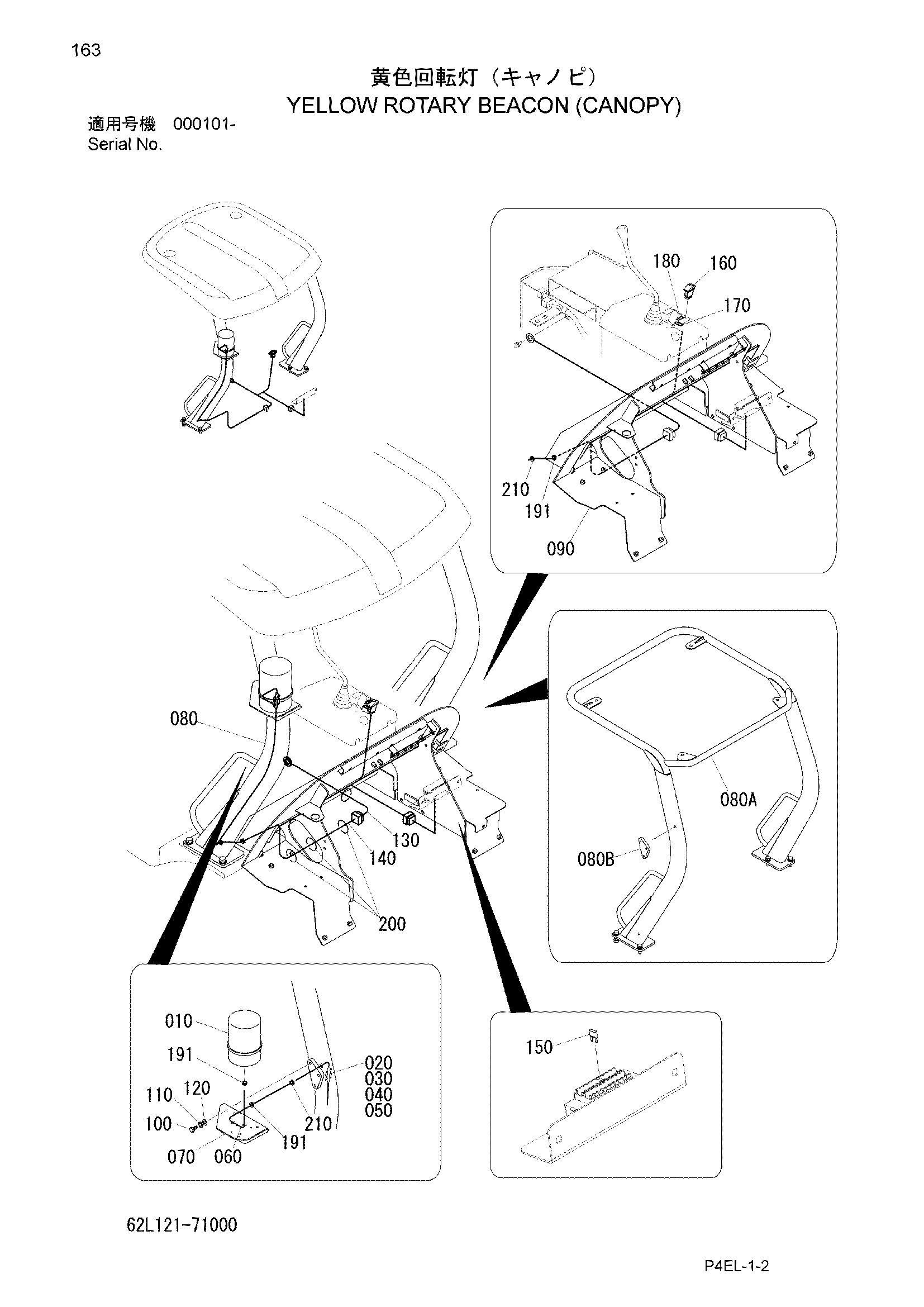

Заводская схема «Йеллов поворотный маяк (навес)» для HITACHI ZW40. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 301121-71110 | Фонарь, маяк | 1 |
| 020 | 155210-10400 | Клемма | 1 |
| 030 | 305181-12140 | Колпачок | 1 |
| 040 | 155211-10400 | Клемма | 1 |
| 050 | 305992-16140 | Колпачок | 1 |
| 060 | 323121-51130 | Трубка, корругате | 1 |
| 070 | 62L121-71110 | Кронштейн левый | 1 |
| 080 | 62L121-71100 | LEG | 1 |
| 080A | 62J651-21110 | LEG | 1 |
| 080B | 62L121-71120 | Пластина | 1 |
| 090 | 62L121-71130 | Адд.басе, капот | 1 |
| 100 | 100112-12025 | Болт | 3 |
| 110 | 108002-12030 | W/S | 3 |
| 120 | 108202-12025 | Шайба | 3 |
| 130 | 62L121-71140 | Жгут проводов | 1 |
| 140 | 62L121-71150 | Жгут проводов | 1 |
| 150 | 26192-42421 | Предохранитель | 1 |
| 160 | 323935-68110 | Выключатель | 1 |
| 170 | 346121-14110 | Пластина, информационный | 1 |
| 180 | 301871-21220 | Пластина, ON OFF | 1 |
| 191 | 156100-11300 | Уплотнительная втулка | 3 |
| 200 | 130410-05000 | Хомут, трос | 10 |
| 210 | 156100-15300 | Уплотнительная втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW40 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
