Опора радиатора (1) — HITACHI ZW40

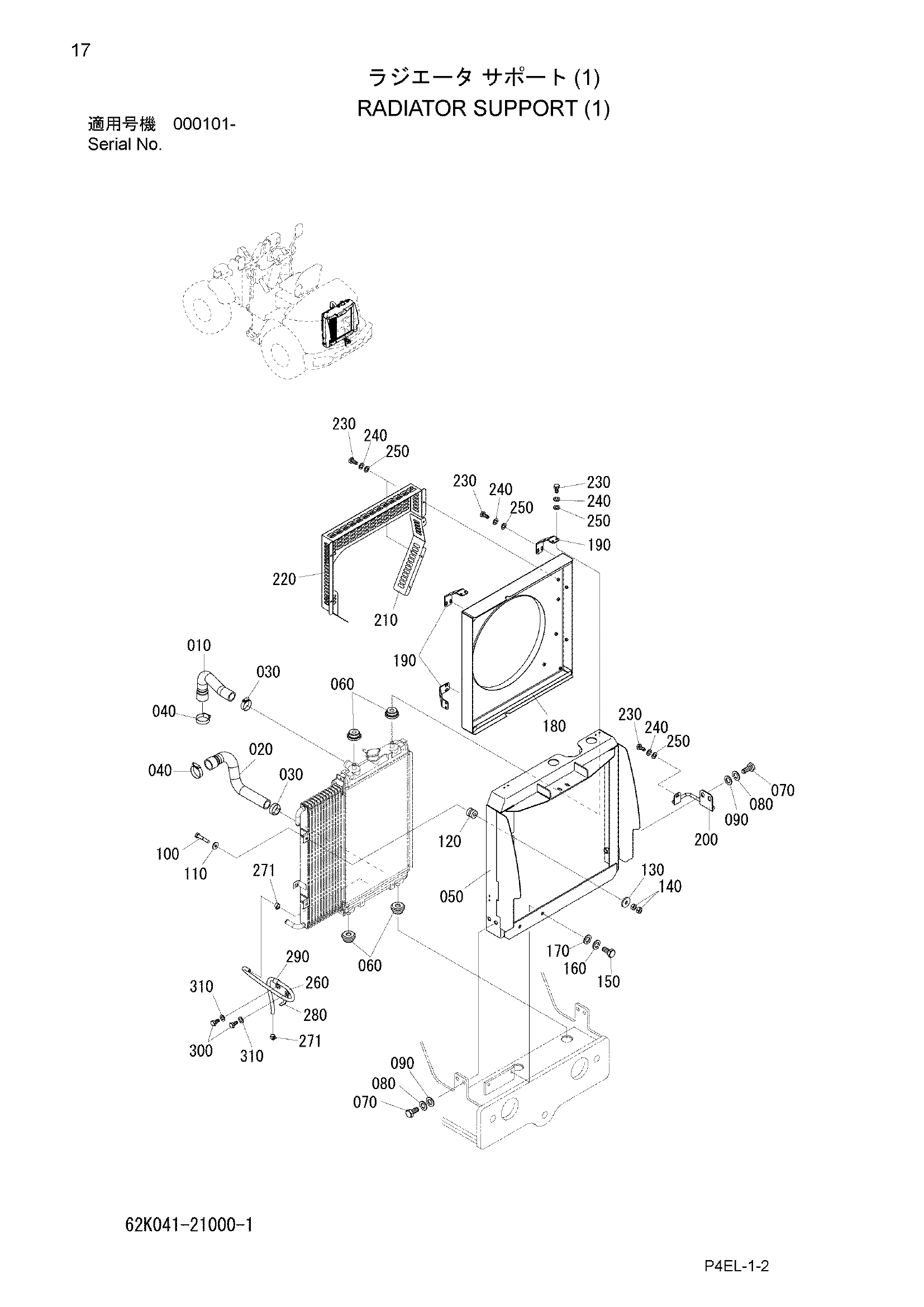

Заводская схема «Опора радиатора (1)» для HITACHI ZW40. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62J041-21110 | Шланг верхний | 1 |
| 020 | 62J041-21120 | Шланг нижний | 1 |
| 030 | 130310-04100 | Хомут шланга | 2 |
| 040 | 130310-04800 | Хомут шланга | 2 |
| 050 | 62K041-21110 | Опора | 1 |
| 060 | HL4402635 | Резиновая подушка | 4 |
| 070 | 100112-12035 | Болт | 4 |
| 080 | 108002-12030 | W/S | 4 |
| 090 | 108202-12025 | Шайба | 4 |
| 100 | 100112-10055 | Болт | 2 |
| 110 | 322621-11350 | Шайба | 2 |
| 120 | 302041-21130 | Резиновая прокладка | 2 |
| 130 | 311811-11270 | Шайба | 2 |
| 140 | 103312-10080 | Гайка | 4 |
| 150 | 100112-10020 | Болт | 2 |
| 160 | 108002-10025 | W/S | 2 |
| 170 | 108202-10020 | Шайба | 2 |
| 180 | 62J041-21140 | Кожух | 1 |
| 190 | 62J041-21150 | Пластина | 3 |
| 200 | 62J041-21160 | Кронштейн | 1 |
| 210 | 62J041-21170 | Защита вентилятор | 1 |
| 220 | 62J041-21180 | Защита вентилятор | 1 |
| 230 | 100112-06014 | Болт | 19 |
| 240 | 108002-06015 | W/S | 19 |
| 250 | 108202-06016 | Шайба | 19 |
| 260 | 314041-21160 | Шланг | 1 |
| 271 | 130310-01300 | Хомут шланга | 2 |
| 280 | 336121-51170 | Хомут | 1 |
| 290 | 345461-11160 | Хомут | 1 |
| 300 | 100112-10020 | Болт | 2 |
| 310 | 108002-10025 | W/S | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW40 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
