Электрооборудование (задний) — HITACHI ZW40

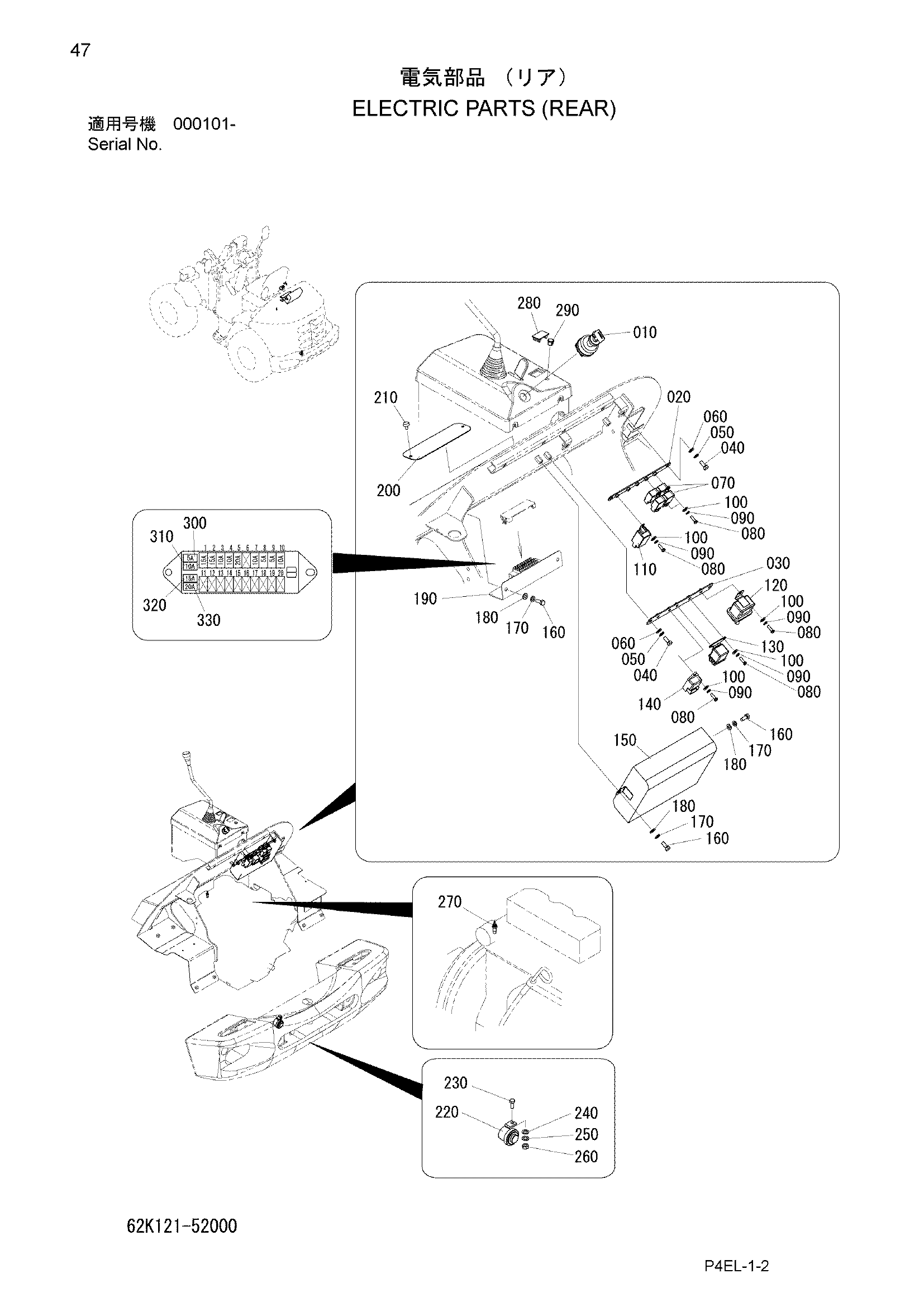

Заводская схема «Электрооборудование (задний)» для HITACHI ZW40. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 020 | 62J121-52110 | Кронштейн | 1 |
| 030 | 62J121-52120 | Кронштейн | 1 |
| 040 | 100112-08020 | Болт | 4 |
| 050 | 108002-08020 | W/S | 4 |
| 060 | 108202-08016 | Шайба | 4 |
| 070 | 301116-52120 | Реле | 4 |
| 080 | 101002-06020 | Винт | 9 |
| 090 | 108002-06015 | W/S | 9 |
| 100 | 108202-06016 | Шайба | 9 |
| 110 | 323121-52180 | Блок фласхер | 1 |
| 120 | 301121-52120 | Реле стартер | 1 |
| 130 | 301126-52110 | Реле глов | 1 |
| 140 | 301111-52110 | Таймер глов | 1 |
| 150 | 62J121-52130 | Крышка | 1 |
| 160 | 100112-08020 | Болт | 5 |
| 170 | 108002-08020 | W/S | 5 |
| 180 | 108202-08016 | Шайба | 5 |
| 190 | 62J121-52140 | Кронштейн | 1 |
| 200 | 62F121-52110 | Пластина | 1 |
| 210 | 62F121-52120 | Винт | 2 |
| 220 | 301126-52120 | Зуммер | 1 |
| 230 | 100112-08020 | Болт | 1 |
| 240 | 108202-08016 | Шайба | 1 |
| 250 | 108002-08020 | W/S | 1 |
| 260 | 103312-08065 | Гайка | 1 |
| 270 | 302121-52110 | Сендер водяной темп. | 1 |
| 280 | 310111-52130 | Пластина | 1 |
| 290 | 323621-14130 | Пробка | 1 |
| 300 | 26192-42411 | Предохранитель (5A) | 3 |
| 310 | 26192-42421 | Предохранитель (10A) | 5 |
| 320 | 26192-42431 | Предохранитель (15A) | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW40 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
