Прямая лопата трубопроводы — HITACHI ZW40

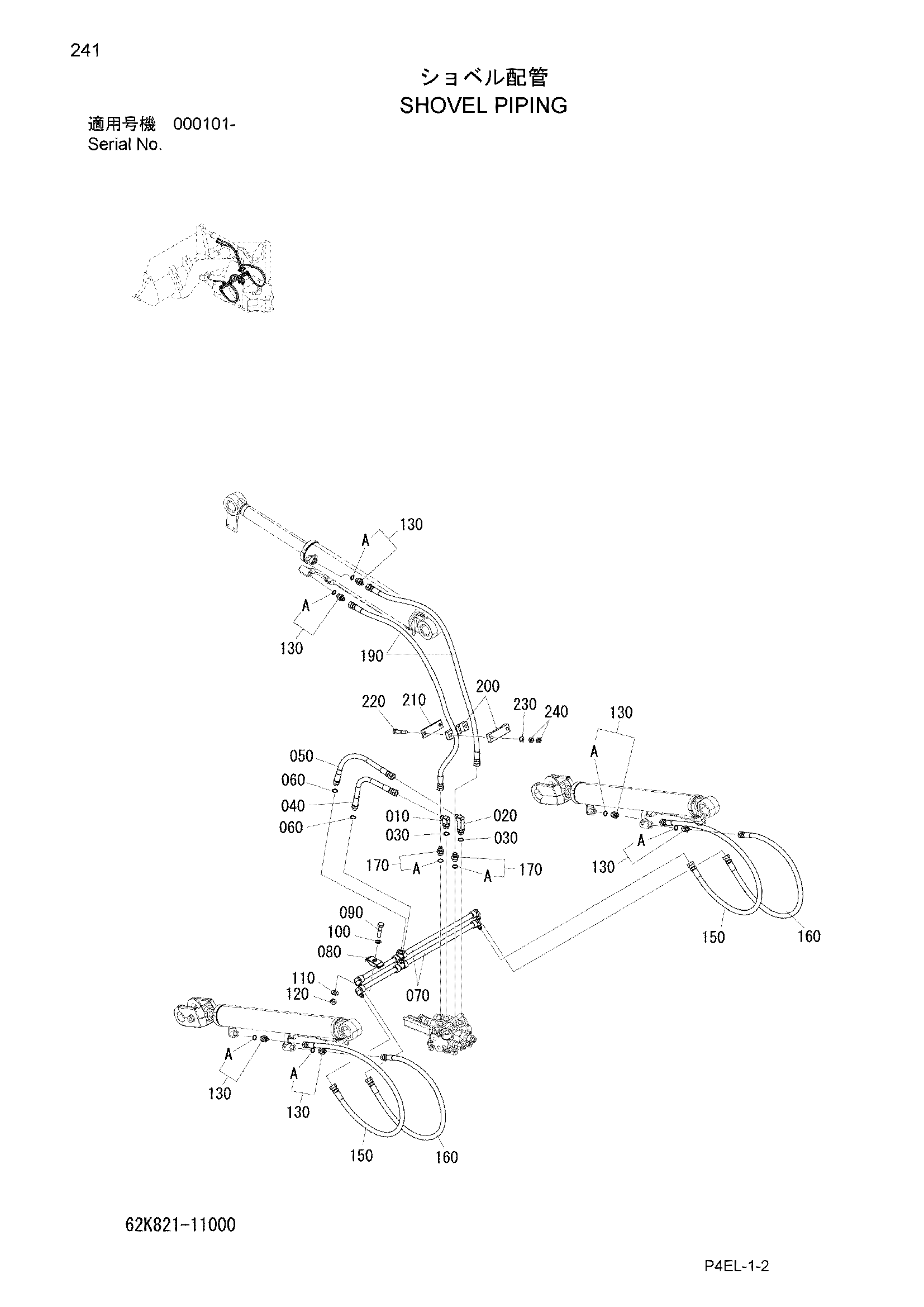

Заводская схема «Прямая лопата трубопроводы» для HITACHI ZW40. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 335531-11130 | Угловой штуцер | 1 |
| 020 | 337532-11110 | Угловой штуцер | 1 |
| 030 | 120112-90800 | Уплотнительное кольцо | 2 |
| 040 | 62J821-11110 | Шланг | 1 |
| 050 | 62J821-11120 | Шланг | 1 |
| 060 | 120011-01400 | Уплотнительное кольцо | 2 |
| 070 | 62J821-11130 | Трубка | 2 |
| 080 | HL4189858 | Хомут | 2 |
| 090 | 100112-12050 | Болт | 2 |
| 100 | 108002-12030 | W/S | 2 |
| 110 | 550901-18270 | Шайба | 2 |
| 120 | 103312-12100 | Гайка | 2 |
| 130 | HLA852133 | Адаптер | 6 |
| 130A | 120011-01400 | Уплотнительное кольцо | 1 |
| 150 | 126240-09120 | Шланг | 2 |
| 160 | 126240-09100 | Шланг | 2 |
| 170 | HL4209765 | Адаптер | 2 |
| 170A | 120112-90800 | Уплотнительное кольцо | 1 |
| 190 | 126240-09110 | Шланг | 2 |
| 200 | 312822-11110 | Хомут | 2 |
| 210 | 352821-11350 | Пластина | 1 |
| 220 | 100112-10060 | Болт | 2 |
| 230 | 108202-10020 | Шайба | 2 |
| 240 | 103312-10080 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW40 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
