Вилка подъём трубопроводы — HITACHI ZW40

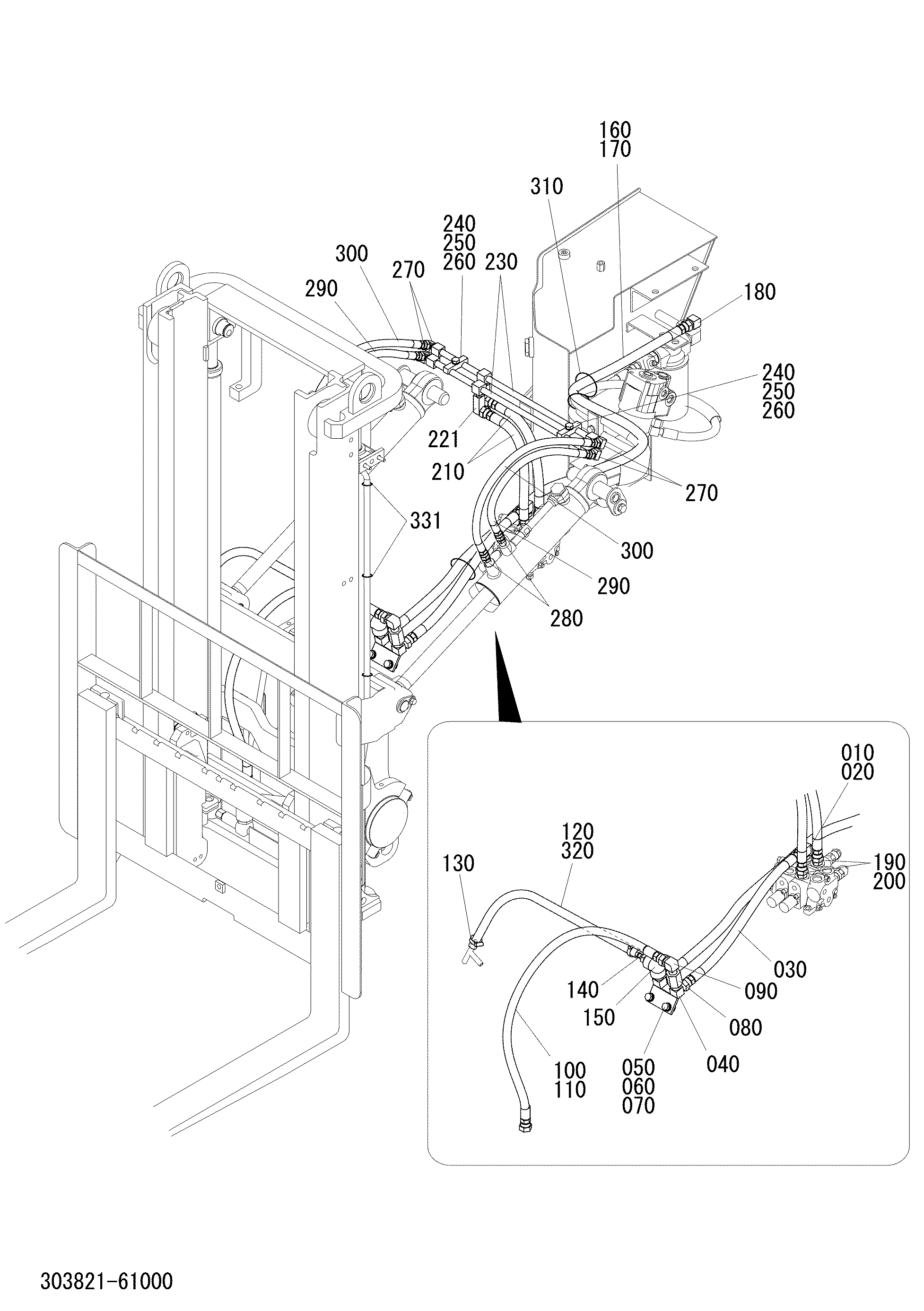

Заводская схема «Вилка подъём трубопроводы» для HITACHI ZW40. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 124403-03040 | Угловой штуцер | 1 |
| 020 | 120112-90800 | Уплотнительное кольцо | 1 |
| 030 | 125240-12060 | Шланг | 1 |
| 040 | 338971-62110 | Угловой штуцер | 1 |
| 050 | 100112-10030 | Болт | 2 |
| 060 | 108002-10025 | W/S | 2 |
| 070 | 108202-10020 | Шайба | 2 |
| 080 | 123205-04000 | Разъём | 1 |
| 090 | 123304-04040 | Угловой штуцер | 1 |
| 100 | 125240-12085 | Шланг | 1 |
| 110 | 132110-15080 | Трубка, коил | 1 |
| 120 | 303821-61110 | Шланг | 1 |
| 130 | 130310-02800 | Хомут, шланг | 2 |
| 140 | 303822-11110 | Разъём | 1 |
| 150 | 123201-04000 | Угловой штуцер | 1 |
| 160 | 125260-12170 | Шланг | 1 |
| 170 | 132110-15160 | Трубка, коил | 1 |
| 180 | 123304-03040 | Угловой штуцер | 1 |
| 190 | 337821-11150 | Адаптер | 2 |
| 200 | 120112-90800 | Уплотнительное кольцо | 2 |
| 210 | 125240-09040 | Шланг | 2 |
| 221 | 123306-03030 | Угловой штуцер | 2 |
| 230 | 303821-61120 | Трубка | 2 |
| 240 | 331901-16170 | Держатель | 2 |
| 250 | 100112-10035 | Болт | 2 |
| 260 | 108002-10025 | W/S | 2 |
| 270 | 123304-03030 | Угловой штуцер | 4 |
| 280 | 123301-03030 | Разъём | 4 |
| 290 | 125240-09055 | Шланг | 2 |
| 300 | 125240-09065 | Шланг | 2 |
| 310 | 130410-05000 | Хомут, трос | 10 |
| 320 | 132110-15038 | Трубка, коил | 1 |
| 331 | 621121-51110 | Хомут | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW40 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
