HST трубопроводы (1) — HITACHI ZW40

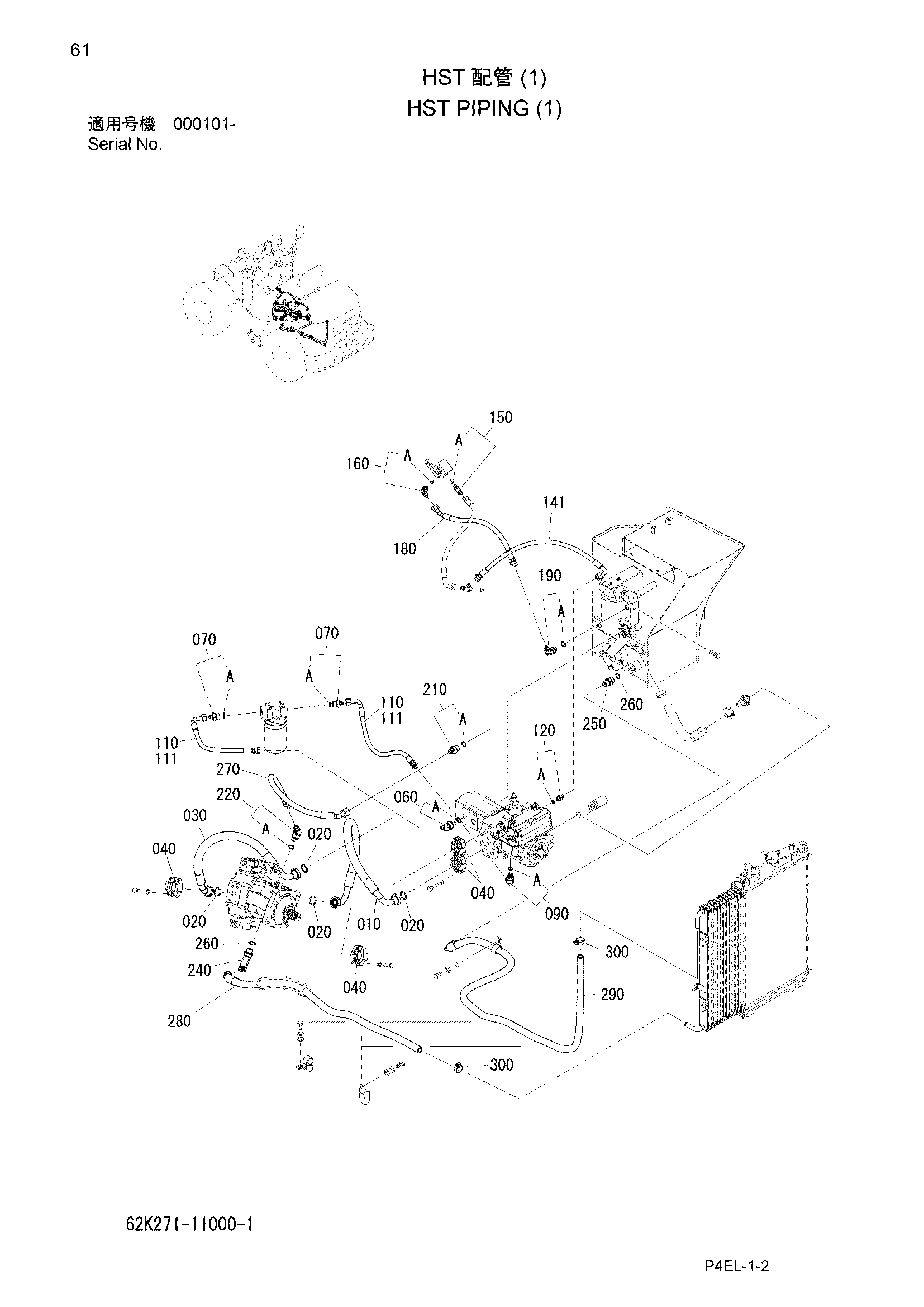

Заводская схема «HST трубопроводы (1)» для HITACHI ZW40. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62J271-11110 | Шланг | 1 |
| 020 | 301276-11160 | Уплотнительное кольцо | 4 |
| 030 | 62J271-11120 | Шланг | 1 |
| 040 | 301276-11170 | Разъёмный фланец | 8 |
| 060 | HLA852243 | Угловой штуцер | 1 |
| 060A | 120011-01800 | Уплотнительное кольцо | 1 |
| 070 | HLA852143 | Адаптер | 2 |
| 070A | 120011-01800 | Уплотнительное кольцо | 1 |
| 090 | HLA852333 | Угловой штуцер | 1 |
| 090A | 120011-01400 | Уплотнительное кольцо | 1 |
| 110 | 62K271-11110 замена: 62J531-11130 | Шланг | 2 |
| 111 | 62J531-11130 | Шланг | 2 |
| 120 | HLA852123 | Адаптер | 1 |
| 120A | 120011-01100 | Уплотнительное кольцо | 1 |
| 140 | 62K271-11120 | Шланг | 1 |
| 150 | HL4279245 | Угловой штуцер | 1 |
| 150A | 120112-90400 | Уплотнительное кольцо | 1 |
| 160 | HL4278240 | Угловой штуцер | 1 |
| 160A | 120112-90400 | Уплотнительное кольцо | 1 |
| 180 | 62J271-11140 | Шланг | 1 |
| 190 | HLA852333 | Угловой штуцер | 1 |
| 190A | 120011-01400 | Уплотнительное кольцо | 1 |
| 210 | HLA852144 | Адаптер | 1 |
| 210A | 120011-01800 | Уплотнительное кольцо | 1 |
| 220 | HLA852244 | Угловой штуцер | 1 |
| 220A | 120011-01800 | Уплотнительное кольцо | 1 |
| 240 | 124304-04000 | Угловой штуцер | 1 |
| 250 | 124301-04000 | Разъём | 1 |
| 260 | 120011-01800 | Уплотнительное кольцо | 2 |
| 270 | 62J271-11150 | Шланг | 1 |
| 280 | 62J271-11160 | Шланг | 1 |
| 290 | 62J271-11170 | Шланг | 1 |
| 300 | 130310-02800 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW40 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
