Редуктион шестерня в сборе (1/2) — HITACHI ZW40

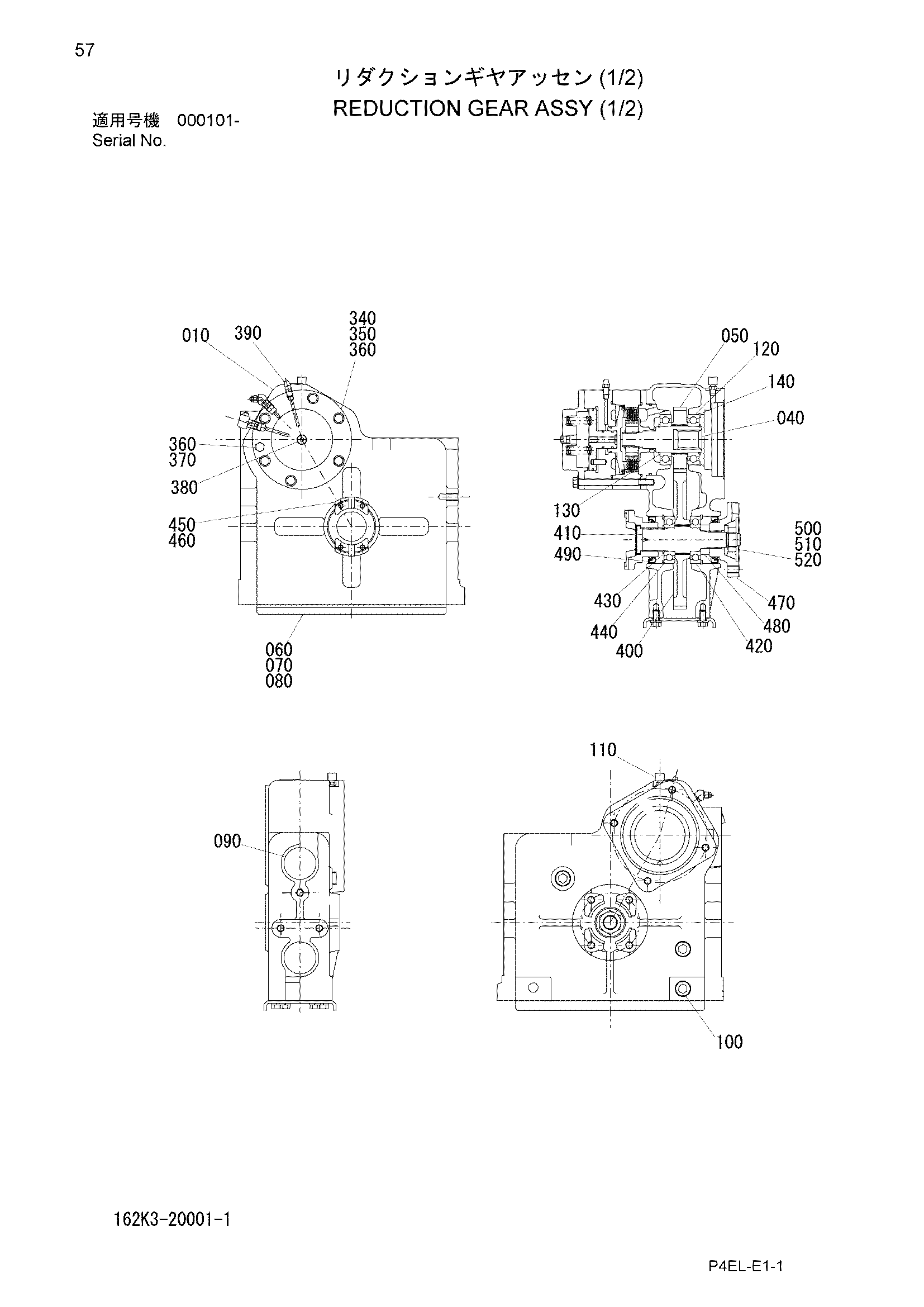

Заводская схема «Редуктион шестерня в сборе (1/2)» для HITACHI ZW40. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 162K3-20001 | Редуктион шестерня в сборе(1/2) | 1 | |
| 010 | 302262-11110 | Корпус | 1 |
| 040 | 302262-11120 | Вал, вход | 1 |
| 050 | 303261-11110 | Шестерня | 1 |
| 060 | 301266-11120 | Крышка | 1 |
| 070 | 301266-11130 | Прокладка | 1 |
| 080 | 301266-11140 | Болт и шайба в сборе | 14 |
| 090 | 301266-11150 | Пробка | 4 |
| 100 | 301266-11160 | Пробка | 3 |
| 110 | 301267-11120 | Сапун | 1 |
| 120 | 301266-11210 | Подшипник | 2 |
| 130 | 02100-00045 | Стопорное кольцо | 2 |
| 140 | 02110-00085 | Стопорное кольцо | 1 |
| 340 | 01116-10025 | Болт | 2 |
| 350 | 301266-11510 | Болт | 4 |
| 360 | 02000-00010 | Шайба | 7 |
| 370 | 01110-10055 | Болт | 1 |
| 380 | 301266-11380 | Пробка | 1 |
| 390 | 301266-11390 | Блеедер | 1 |
| 400 | 303261-11120 | Шестерня | 1 |
| 410 | 301266-11410 | Вал | 1 |
| 420 | 301266-11430 | Подшипник | 2 |
| 430 | 02100-00040 | Стопорное кольцо | 1 |
| 440 | 02110-00080 | Стопорное кольцо | 2 |
| 450 | 301266-11440 | Франге | 1 |
| 460 | 301266-11450 | Пробка | 1 |
| 470 | 301266-11460 | Фланец | 1 |
| 480 | 301266-11470 | Проставка | 1 |
| 490 | 301266-11480 | Уплотнение, масляный | 2 |
| 500 | 03300-00250 | Уплотнительное кольцо | 1 |
| 510 | 301266-11490 | Шайба | 1 |
| 520 | 01402-10024 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW40 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
