Кондиционер. опора 2(1) — HITACHI ZW40

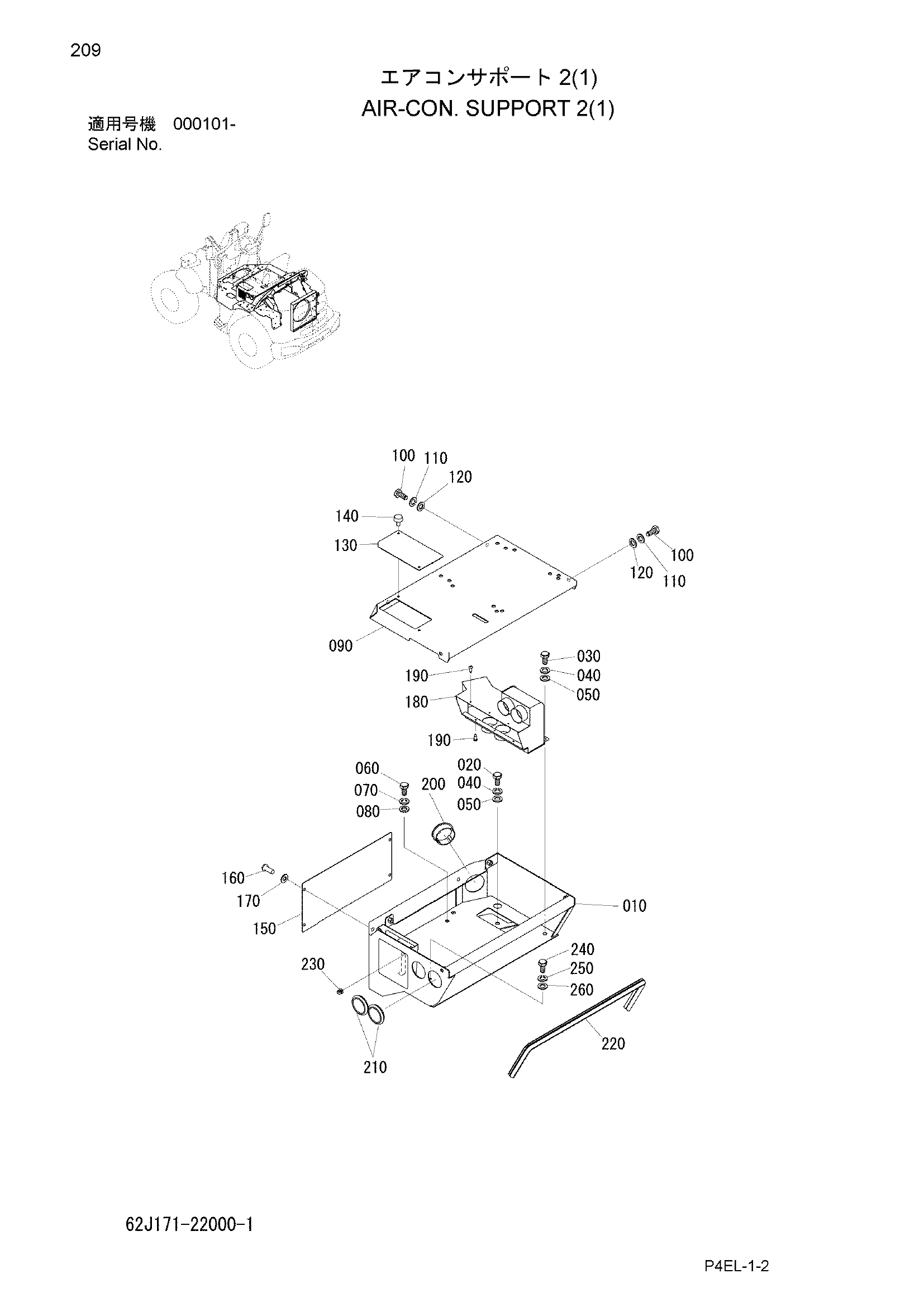

Заводская схема «Кондиционер. опора 2(1)» для HITACHI ZW40. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62J171-22110 | Опора | 1 |
| 020 | 100112-12020 | Болт | 3 |
| 030 | 100112-12025 | Болт | 1 |
| 040 | 108002-12030 | W/S | 4 |
| 050 | 108202-12025 | Шайба | 4 |
| 060 | 100112-08020 | Болт | 1 |
| 070 | 108002-08020 | W/S | 1 |
| 080 | 108202-08016 | Шайба | 1 |
| 090 | 62J171-22120 | Крышка | 1 |
| 100 | 100112-10025 | Болт | 4 |
| 110 | 108002-10025 | W/S | 4 |
| 120 | 108202-10020 | Шайба | 4 |
| 130 | 62J171-22130 | Крышка | 1 |
| 140 | 62F121-52120 | Винт | 2 |
| 150 | 62J171-22140 | Крышка | 1 |
| 160 | 62J511-12140 | Болт | 4 |
| 170 | 344113-11130 | Шайба | 4 |
| 180 | 62J171-22150 | Воздуховод | 1 |
| 190 | 323116-11320 | Винт, таппинг | 6 |
| 200 | HL4693195 | Лоувер | 1 |
| 210 | 62J171-22160 | Уплотнительная втулка | 2 |
| 220 | 146131-11110 | Уплотнение резиновый | 1 |
| 230 | 322061-21140 | Хомут | 1 |
| 240 | 100112-06014 | Болт | 2 |
| 250 | 108002-06015 | W/S | 2 |
| 260 | 108202-06016 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW40 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
