Прямая лопата управление (3-золотник) — HITACHI ZW40

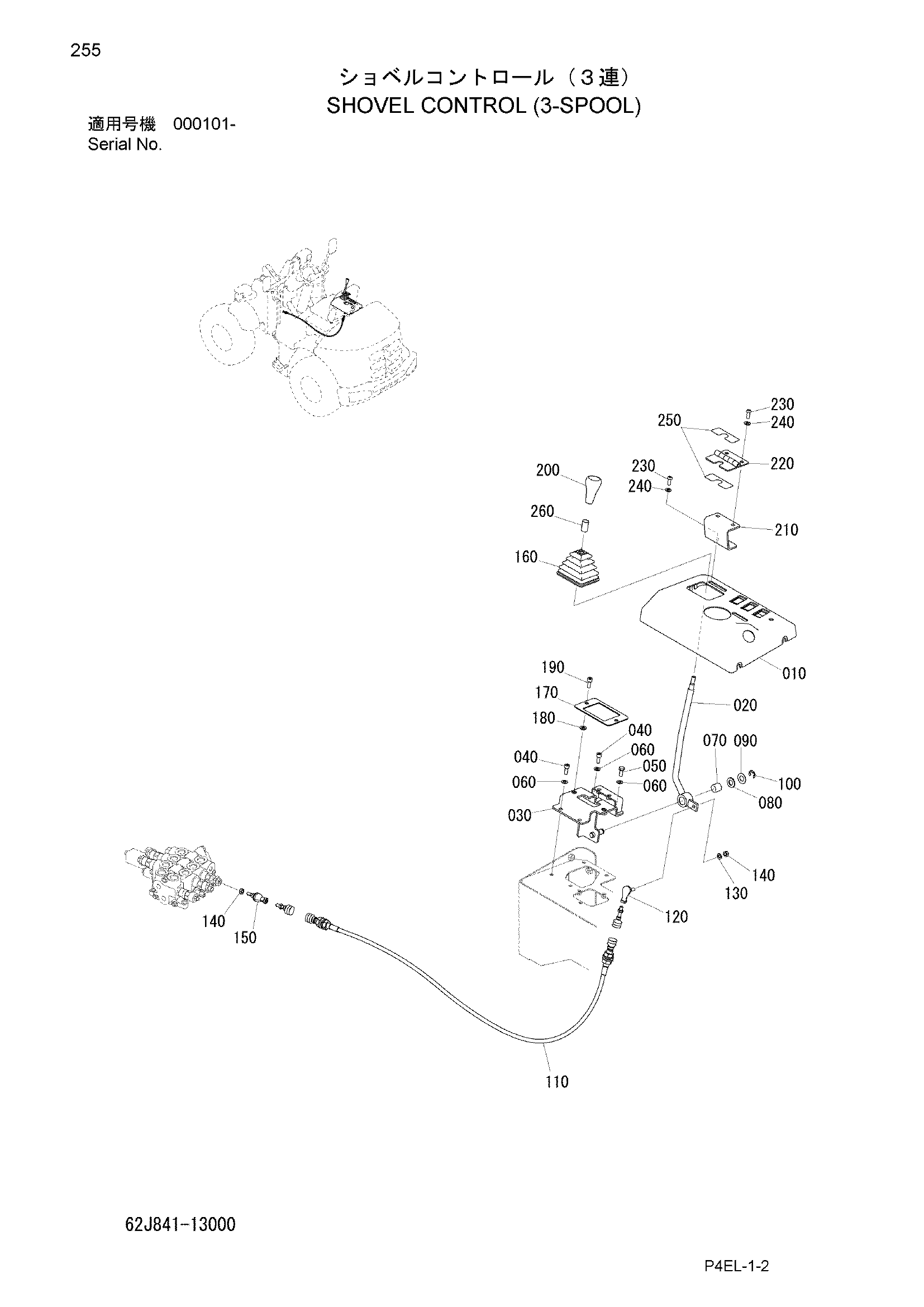

Заводская схема «Прямая лопата управление (3-золотник)» для HITACHI ZW40. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62J841-13110 | Крышка | 1 |
| 020 | 62J841-13120 | Рычаг | 1 |
| 030 | 62J841-13130 | Кронштейн | 1 |
| 040 | 305841-11150 | Болт | 3 |
| 050 | 100112-08020 | Болт | 1 |
| 060 | 108202-08016 | Шайба | 4 |
| 070 | 344281-11130 | Подшипник, неедле | 1 |
| 080 | 108202-14025 | Шайба | 1 |
| 090 | 621011-00230 | Регулировочная шайба 0.8mm | 1 |
| 100 | 344281-11140 | Кольцо, E | 1 |
| 110 | 302842-11110 | Трос | 1 |
| 120 | 226411-21190 | Концевой, шток | 1 |
| 130 | 108002-08020 | W/S | 1 |
| 140 | 103312-08065 | Гайка | 2 |
| 150 | 360841-11160 | Концевой, шток | 1 |
| 160 | 346841-12330 | Защитный чехол | 1 |
| 170 | 62J841-13140 | Пластина | 1 |
| 180 | 337171-21330 | Шайба | 2 |
| 190 | 305841-11150 | Болт | 2 |
| 200 | 621841-11210 | Ручка | 1 |
| 210 | 62J841-13150 | Кронштейн | 1 |
| 220 | 62J841-13160 | Петля | 1 |
| 230 | 62J511-12140 | Болт | 4 |
| 240 | 344113-11130 | Шайба | 4 |
| 250 | 62J841-13170 | Наклейка | 2 |
| 260 | 304841-15130 | Трубка, винйл | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW40 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
