Лоадинг гидравлический линия - задний шасси(для насос) — HITACHI ZW370

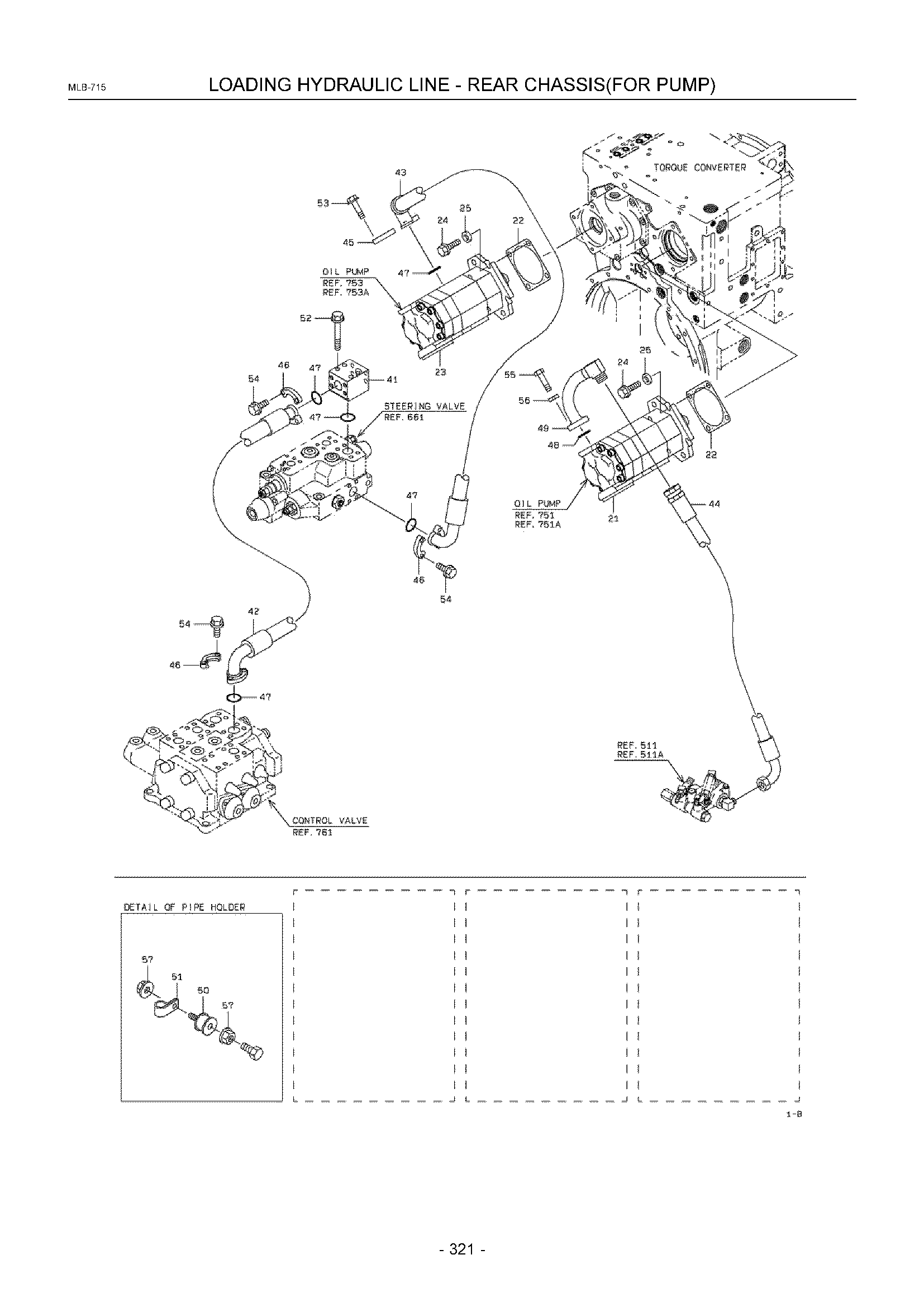

Заводская схема «Лоадинг гидравлический линия - задний шасси(для насос)» для HITACHI ZW370. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC4408361410 | Насос в сборе, масляный | 1 |
| 21B | KC4408361920 | Насос в сборе, масляный | 1 |
| 22A | KC3199020550 | Прокладка | 2 |
| 23A | KC4408361750 | Насос в сборе, масляный | 1 |
| 23B | KC4408361930 | Насос в сборе, масляный | 1 |
| 24A | KC6180212035 | Болт, флангед | 8 |
| 25A | KC6271018121 | Шайба, плане | 8 |
| 41A | KC4141030740 | Блок | 1 |
| 42A | KC6867870135 | Шланг, высокий давление | 1 |
| 42B | KC6867870142 | Шланг, водяной | 1 |
| 42C | KC6867870144 | Шланг, высокий давление | 1 |
| 43A | KC4311351850 | Шланг, высокий давление | 1 |
| 43B | KC4311353970 | Шланг, высокий давление | 1 |
| 43C | KC4311356160 | Шланг, высокий давление | 1 |
| 44A | KC6863560120 | Шланг, высокий давление | 1 |
| 44B | KC6863560125 | Шланг, высокий давление | 1 |
| 45A | KC4051120010 | Фланец, разрезной | 2 |
| 46A | KC6981132210 | Фланец, разрезной | 6 |
| 47A | KC6522031027 | Кольцо, O | 5 |
| 48A | KC6522031024 | Кольцо, O | 1 |
| 49A | KC3877533670 | Трубка, масляный | 1 |
| 50A | KC4085060080 | Втулка, еластик | 1 |
| 51A | KC7201037000 | Держатель, шланг | 1 |
| 52A | KC6180212095 | Болт, флангед | 4 |
| 53A | KC6180210030 | Болт, флангед | 4 |
| 54A | KC6180212030 | Болт, флангед | 12 |
| 55A | KC6103310035 | Болт | 4 |
| 56A | KC6272110100 | Пружинная шайба | 4 |
| 57A | KC6248021081 | Гайка, флангед | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW370 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
