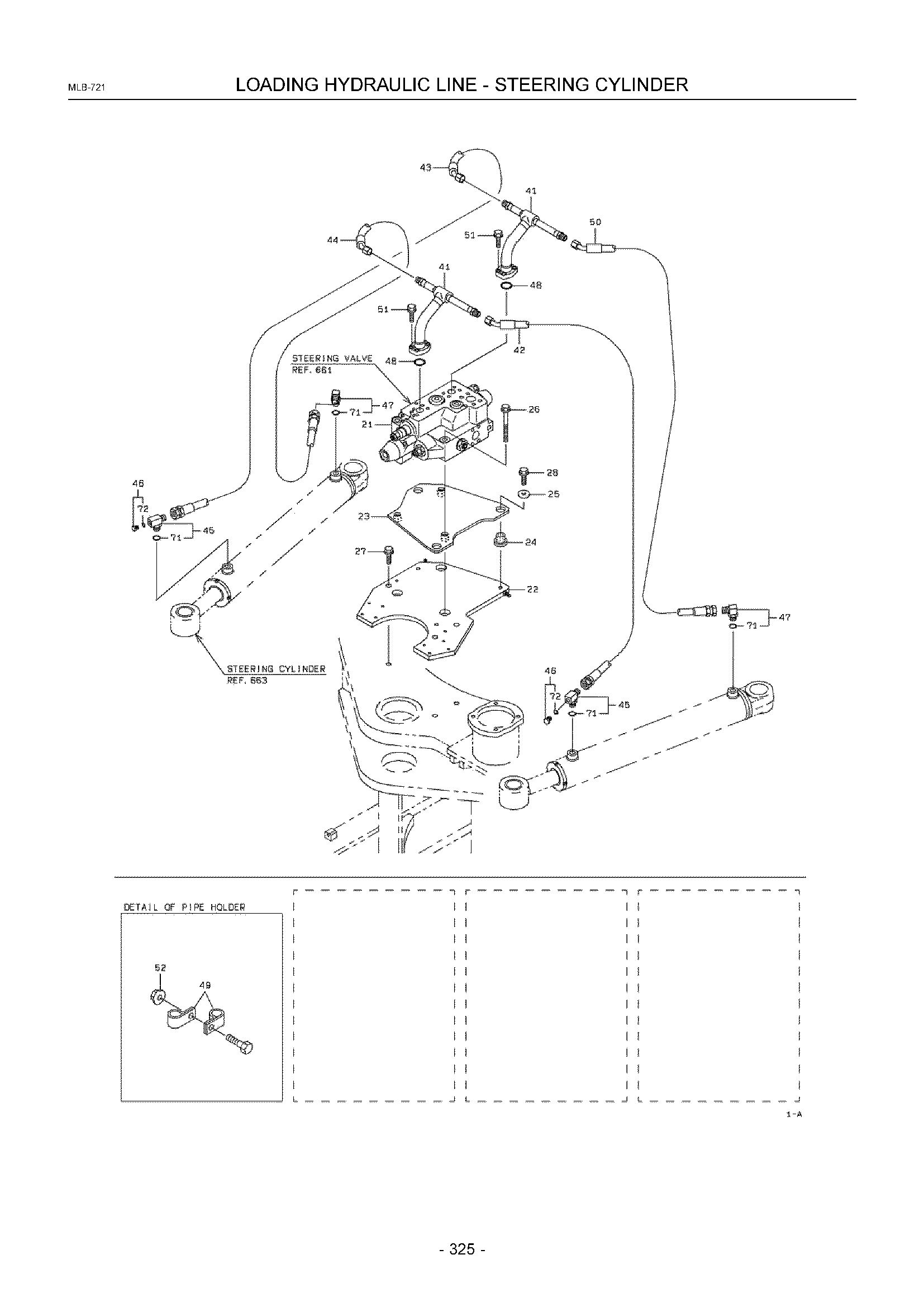

Лоадинг гидравлический линия - рулевое управление гидроцилиндр — HITACHI ZW370
Заводская схема «Лоадинг гидравлический линия - рулевое управление гидроцилиндр» для HITACHI ZW370. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3852360690 | Клапан в сборе, рулевое управление | 1 |
| 22A | KC4164149220 | Пластина | 1 |
| 23A | KC4164148370 | Пластина | 1 |
| 24A | KC4085020060 | Втулка, еластик | 3 |
| 25A | KC4161522330 | Пластина | 3 |
| 26A | KC6180216110 | Болт, флангед | 3 |
| 27A | KC6180216030 | Болт, флангед | 3 |
| 28A | KC6180212040 | Болт, флангед | 3 |
| 41A | KC3877529020 | Трубка, масляный | 2 |
| 42A | KC6864538158 | Шланг, высокий давление | 1 |
| 42B | KC6864538160 | Шланг, высокий давление | 1 |
| 43A | KC6864538123 | Шланг, высокий давление | 1 |
| 44A | KC6864538135 | Шланг, высокий давление | 1 |
| 44B | KC6864538138 | Шланг, высокий давление | 1 |
| 45A | KC3024620120 | Адаптер, TEE | 2 |
| 46A | KC8839021304 | Пробка | 2 |
| 47A | KC8824107108 | Адаптер, угловой штуцер | 2 |
| 48A | KC6522031024 | Кольцо, O | 2 |
| 49A | KC7200112500 | Держатель, трубка | 8 |
| 50A | KC6864538143 | Шланг, высокий давление | 1 |
| 51A | KC6180210030 | Болт, флангед | 8 |
| 52A | KC6248021081 | Гайка, флангед | 4 |
| 71A | KC6521012018 | Кольцо, O | 1 |
| 72A | KC6521012011 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW370 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
