Трансмиссия трубка крепление — HITACHI ZW370

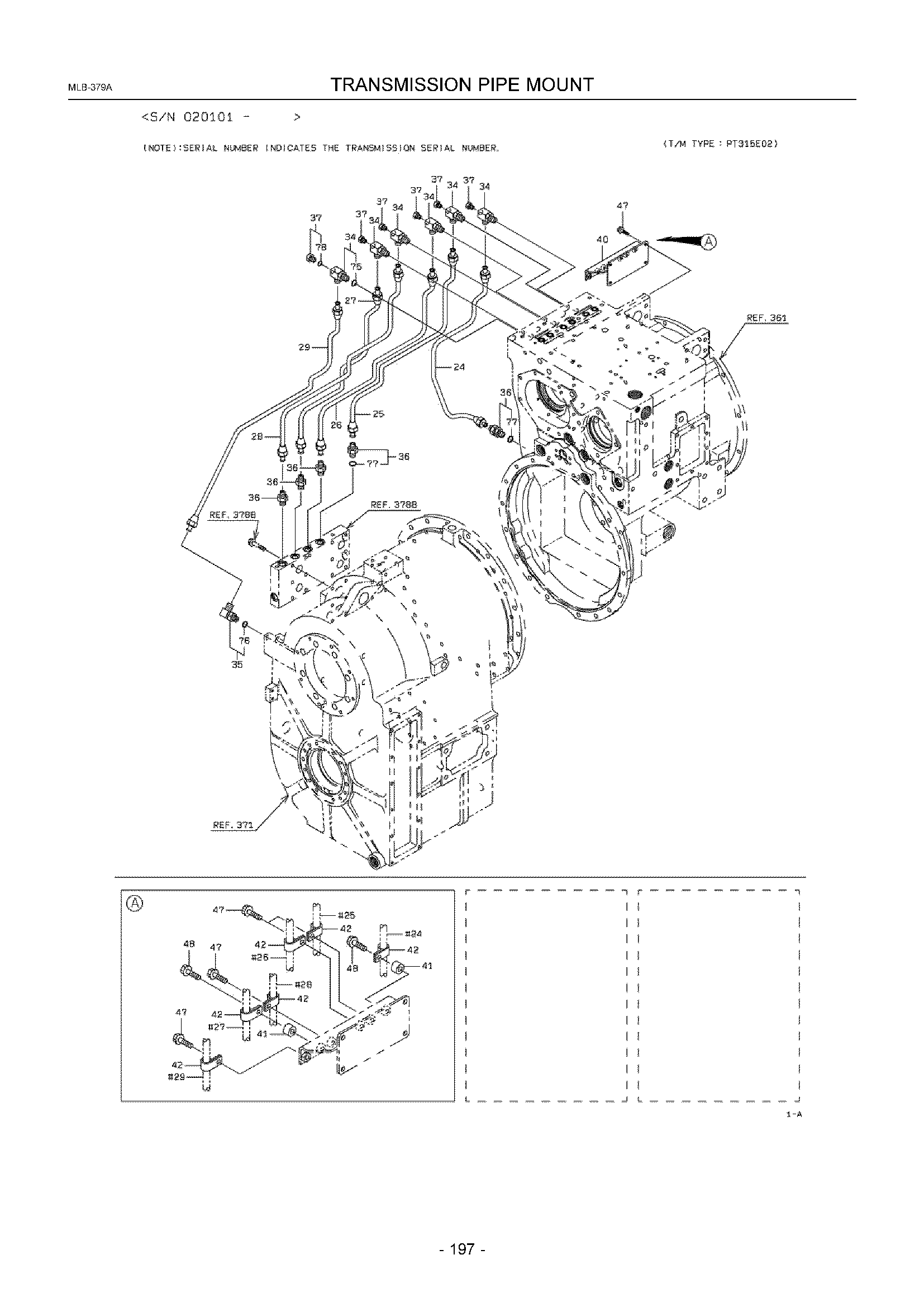

Заводская схема «Трансмиссия трубка крепление» для HITACHI ZW370. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC6823560079 | Шланг, высокий давление | 1 |
| 22A | KC6863560069 | Шланг, высокий давление | 1 |
| 23A | KC3870628130 | Трубка в сборе, фларед | 1 |
| 24A | KC3870625260 | Трубка в сборе, фларед | 1 |
| 25A | KC3870625300 | Трубка в сборе, фларед | 1 |
| 26A | KC3870624340 | Трубка в сборе, фларед | 1 |
| 27A | KC3870624330 | Трубка в сборе, фларед | 1 |
| 28A | KC3870624320 | Трубка в сборе, фларед | 1 |
| 29A | KC3870625290 | Трубка в сборе, фларед | 1 |
| 30A | KC3024125310 | Адаптер, угловой штуцер | 1 |
| 32A | KC8820106716 | Адаптер | 1 |
| 34A | KC4073220820 | Фларед штуцер, угловой штуцер | 6 |
| 35A | KC4073220070 | Фларед штуцер, угловой штуцер | 1 |
| 36A | KC4073020320 | Фларед штуцер | 5 |
| 37A | KC8839021304 | Пробка | 6 |
| 39A | KC4090251960 | Кронштейн | 1 |
| 40A | KC4090241740 | Кронштейн | 1 |
| 41A | KC4520029180 | Кольцо | 2 |
| 42A | KC7200111200 | Держатель, трубка | 6 |
| 46A | KC4073020060 | Фларед штуцер | 1 |
| 47A | KC6180208016 | Болт, флангед | 8 |
| 48A | KC6180208030 | Болт, флангед | 2 |
| 49A | KC6103310020 | Болт | 2 |
| 50A | KC6271018101 | Шайба, плане | 2 |
| 52A | KC4073020020 | Фларед штуцер | 1 |
| 53A | KC3023024050 | Адаптер | 1 |
| 54A | KC3760023680 | Гайка | 1 |
| 71A | KC6521012038 | Кольцо, O | 1 |
| 73A | KC6521012029 | Кольцо, O | 1 |
| 75A | KC6521012014 | Кольцо, O | 1 |
| 76A | KC6521012014 | Кольцо, O | 1 |
| 77A | KC6521012014 | Кольцо, O | 1 |
| 78A | KC6521012011 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW370 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
