Тормоз линия - задний шасси — HITACHI ZW370

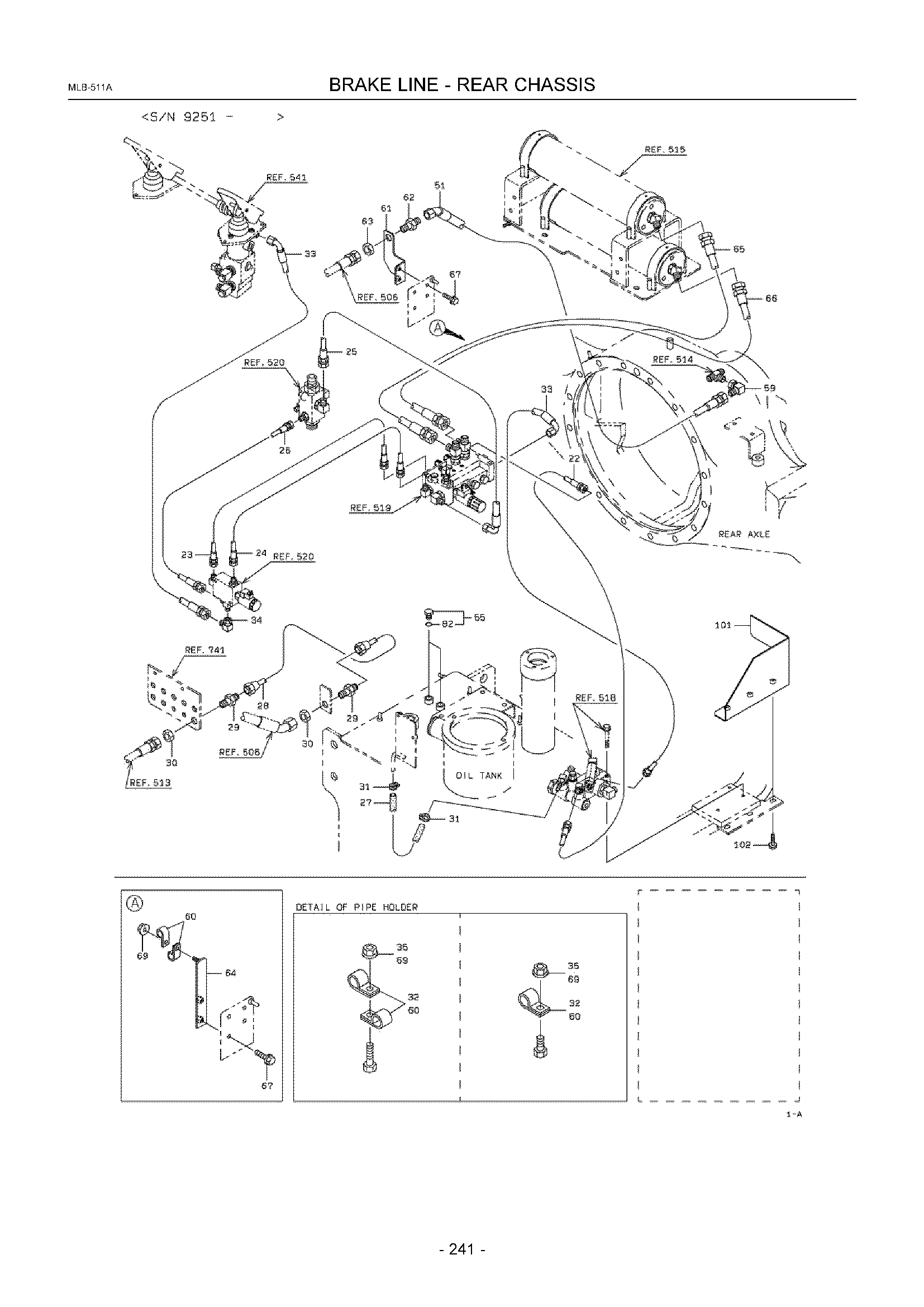

Заводская схема «Тормоз линия - задний шасси» для HITACHI ZW370. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 22A | KC6865520125 | Шланг, высокий давление | 1 |
| 23A | KC6805520048 | Шланг, высокий давление | 1 |
| 24A | KC6805520045 | Шланг, высокий давление | 1 |
| 25A | KC6803530053 | Шланг, высокий давление | 1 |
| 26A | KC6805520022 | Шланг, высокий давление | 1 |
| 27A | KC6704009000 | Шланг, подогрев ресистинг LP | |
| 28A | KC3870632000 | Трубка в сборе, фларед | 1 |
| 29A | KC4073020490 | Фларед штуцер | 2 |
| 30A | KC3760020670 | Гайка | 2 |
| 31A | KC6900202200 | Лента, шланг | 2 |
| 32A | KC7200111800 | Держатель, трубка | 11 |
| 33A | KC6863520120 | Шланг, высокий давление | 2 |
| 34A | KC3024220190 | Адаптер, угловой штуцер унион | 1 |
| 35A | KC6248021081 | Гайка, флангед | 8 |
| 51A | KC6864530125 | Шланг, высокий давление | 1 |
| 55A | KC8839021304 | Пробка | 2 |
| 59A | KC3024220220 | Адаптер, угловой штуцер унион | 1 |
| 60A | KC7200112500 | Держатель, трубка | 8 |
| 61A | KC4175037790 | Пластина | 1 |
| 62A | KC3023022020 | Адаптер | 1 |
| 63A | KC3760020670 | Гайка | 1 |
| 64A | KC4171048800 | Пластина | 1 |
| 65A | KC6865530155 | Шланг, высокий давление | 1 |
| 66A | KC6865530140 | Шланг, высокий давление | 1 |
| 67A | KC6180208020 | Болт, флангед | 4 |
| 69A | KC6248021081 | Гайка, флангед | 5 |
| 82A | KC6521012011 | Кольцо, O | 1 |
| 101A | KC3120542970 | Крышка | 1 |
| 102A | KC6180208020 | Болт, флангед | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW370 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
