Блокировка гидроцилиндр (для быстрый быстросъёмное устройство/схот стрела) — HITACHI ZW370

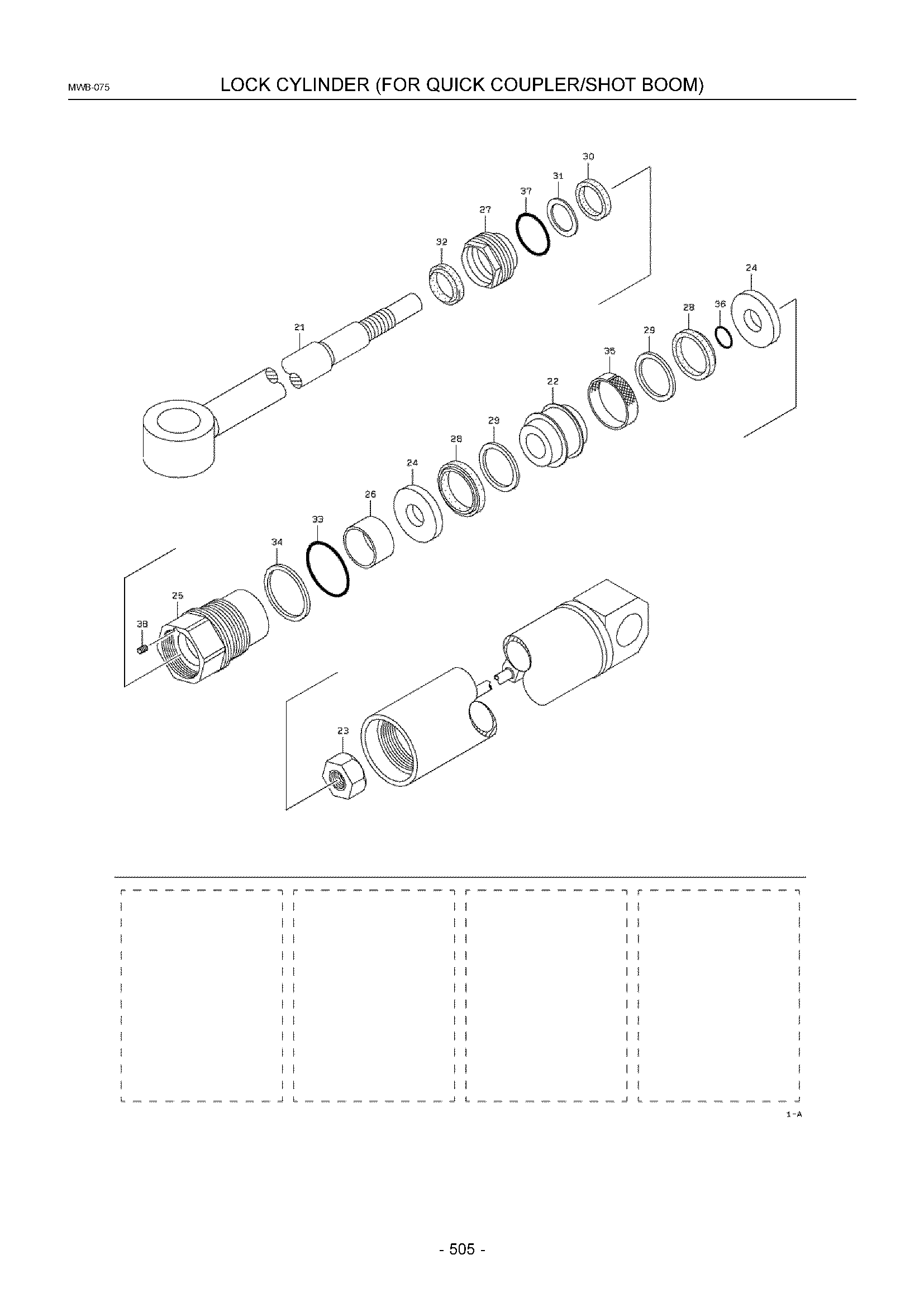

Заводская схема «Блокировка гидроцилиндр (для быстрый быстросъёмное устройство/схот стрела)» для HITACHI ZW370. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 000A | KC3482021070 | Гидроцилиндр в сборе, масляный | 1 |
| 21A | KC4588671350 | Шток, поршень | 1 |
| 22A | KC3996071320 | Поршень | 1 |
| 23A | KC3765270140 | Гайка, U | 1 |
| 24A | KC3170170260 | Втулка | 2 |
| 25A | KC3128970580 | Крышка, шток | 1 |
| 26A | KC8881102525 | Втулка | 1 |
| 27A | KC4495370290 | Фиксатор, уплотнение | 1 |
| 28A | KC6544300406 | Манжета, U | 2 |
| 29A | KC6547109820 | Кольцо, бакк-уп | 2 |
| 30A | KC6544306506 | Манжета, U | 1 |
| 31A | KC6547102320 | Кольцо, бакк-уп | 1 |
| 32A | KC6545201706 | Кольцо, скрапер | 1 |
| 33A | KC6521012050 | Кольцо, O | 1 |
| 34A | KC6524031050 | Кольцо, бакк-уп | 1 |
| 35A | KC6543105051 | Кольцо, веар | 1 |
| 36A | KC6521012018 | Кольцо, O | 1 |
| 37A | KC4713171140 | Кольцо, O | 1 |
| 38A | KC6221405008 | Винт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW370 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
