Экран плата крепление — HITACHI ZW370

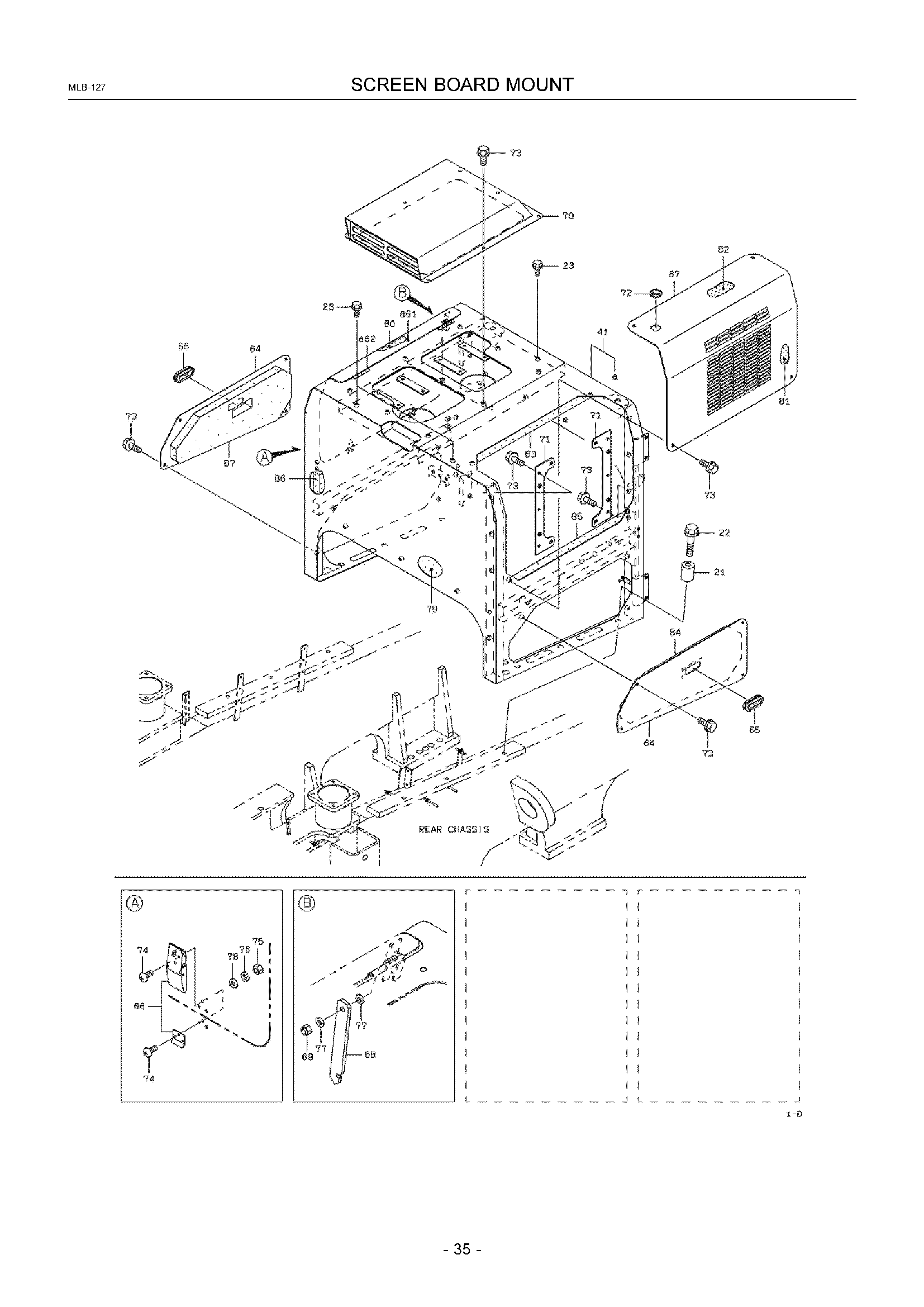

Заводская схема «Экран плата крепление» для HITACHI ZW370. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC4520023640 | Кольцо | 6 |
| 22A | KC6180216080 | Болт, флангед | 6 |
| 23A | KC6180210020 | Болт, флангед | 3 |
| 41A | KC4371123320 | Плата в сборе, экран | 1 |
| 41B | KC4371123700 | Плата в сборе, экран | 1 |
| 41C | KC4371124060 | Плата в сборе, экран | 1 |
| 61A | KC3120555790 | Крышка | 1 |
| 61B | KC3120557380 | Крышка | 1 |
| 62A | KC3989020780 | Петля | 2 |
| 64A | KC4171049730 | Пластина | 2 |
| 65A | KC6580163032 | Втулка, еластик | 2 |
| 66A | KC3215060050 | Защёлка | 2 |
| 67A | KC4171138410 | Пластина | 1 |
| 68A | KC4160550850 | Пластина | 1 |
| 68B | KC4171151590 | Пластина | 1 |
| 69A | KC8803106101 | Гайка, селф-локкинг | 1 |
| 70A | KC3120540920 | Крышка | 1 |
| 71A | KC4160942910 | Пластина | 2 |
| 72A | KC4153071690 | Пробка | 1 |
| 73A | KC6180210020 | Болт, флангед | 23 |
| 74A | KC6225651416 | Винт | 12 |
| 75A | KC6240181041 | Гайка | 12 |
| 76A | KC6272104100 | Пружинная шайба | 12 |
| 77A | KC6270140101 | Шайба, плане | 2 |
| 78A | KC6270120041 | Шайба, плане | 12 |
| 79A | KC3568050210 | Спонге | 1 |
| 80A | KC3568050220 | Спонге | 1 |
| 81A | KC3568050230 | Спонге | 1 |
| 82A | KC3568057110 | Спонге | 1 |
| 83A | KC3568050250 | Спонге | 1 |
| 84A | KC3568059740 | Спонге | 1 |
| 85A | KC3568050270 | Спонге | 1 |
| 86A | KC3568050280 | Спонге | 1 |
| 87A | KC3568059750 | Спонге | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW370 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
