Тормоз линия - задний шасси — HITACHI ZW370

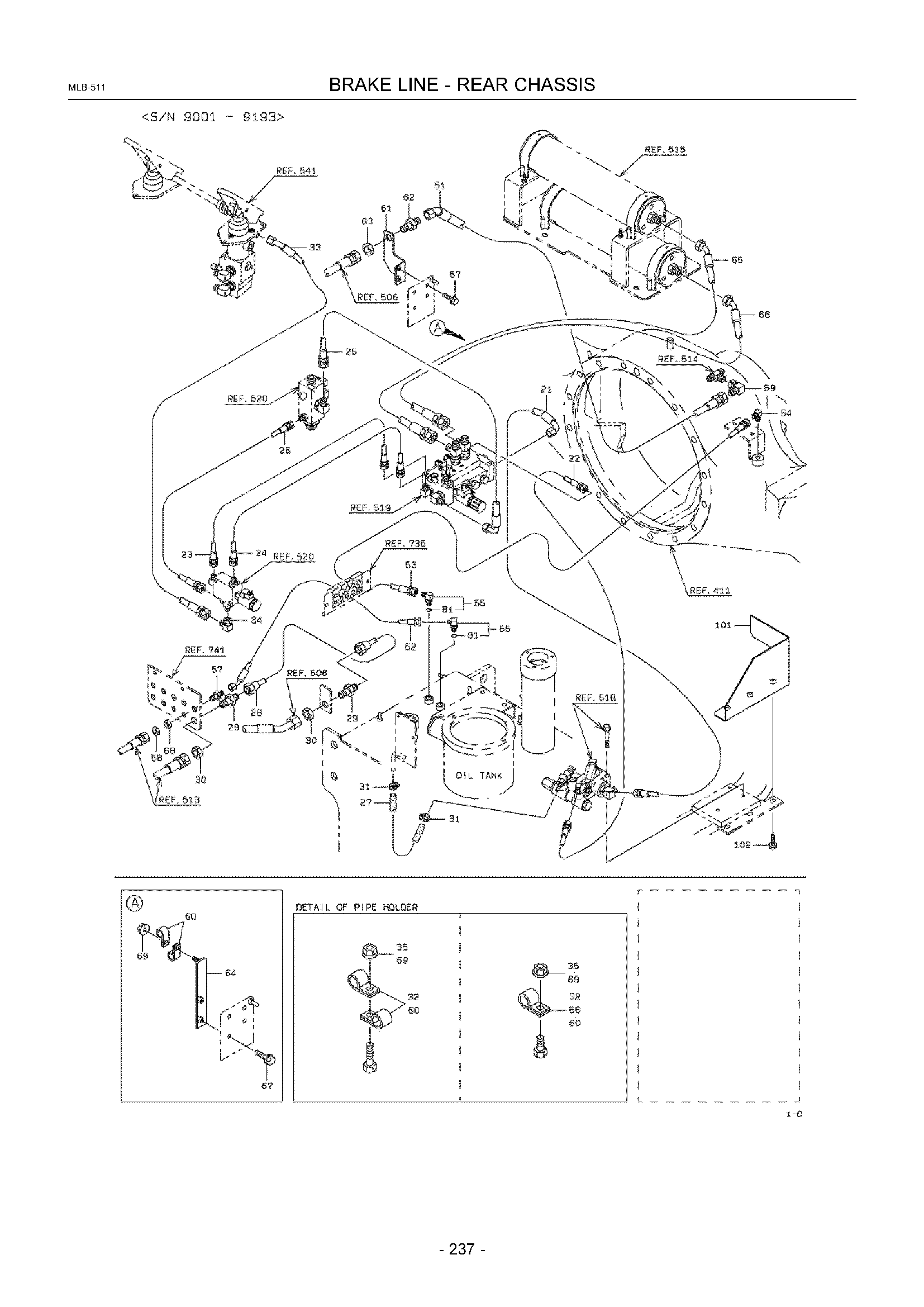

Заводская схема «Тормоз линия - задний шасси» для HITACHI ZW370. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC6863520125 | Шланг, высокий давление | 1 |
| 22A | KC6865520125 | Шланг, высокий давление | 1 |
| 23A | KC6805520048 | Шланг, высокий давление | 1 |
| 24A | KC6805520045 | Шланг, высокий давление | 1 |
| 25A | KC6803530053 | Шланг, высокий давление | 1 |
| 26A | KC6805520022 | Шланг, высокий давление | 1 |
| 27A | KC6704009000 | Шланг, подогрев ресистинг LP | |
| 28A | KC3870624430 | Трубка в сборе, фларед | 1 |
| 28B | KC3870625590 | Трубка в сборе, фларед | 1 |
| 29A | KC4073020490 | Фларед штуцер | 2 |
| 30A | KC3760020670 | Гайка | 2 |
| 31A | KC6900202200 | Лента, шланг | 2 |
| 32A | KC7200111800 | Держатель, трубка | 11 |
| 33A | KC6864520120 | Шланг, высокий давление | 1 |
| 33B | KC6863520120 | Шланг, высокий давление | 1 |
| 34A | KC3024220190 | Адаптер, угловой штуцер унион | 1 |
| 35A | KC6248021081 | Гайка, флангед | 7 |
| 51A | KC6864530125 | Шланг, высокий давление | 1 |
| 52A | KC6804510117 | Шланг, высокий давление | 1 |
| 53A | KC6805510210 | Шланг, высокий давление | 1 |
| 54A | KC8824103404 | Адаптер, угловой штуцер | 1 |
| 55A | KC8824107104 | Адаптер, угловой штуцер | 2 |
| 56A | KC7200111200 | Держатель, трубка | 7 |
| 57A | KC3023021780 | Адаптер | 1 |
| 58A | KC3760020790 | Гайка | 1 |
| 59A | KC3024220220 | Адаптер, угловой штуцер унион | 1 |
| 60A | KC7200112500 | Держатель, трубка | 8 |
| 61A | KC4175037790 | Пластина | 1 |
| 62A | KC3023022020 | Адаптер | 1 |
| 63A | KC3760020670 | Гайка | 1 |
| 64A | KC4171048800 | Пластина | 1 |
| 65A | KC6864530145 | Шланг, высокий давление | 1 |
| 65B | KC6864530150 | Шланг, высокий давление | 1 |
| 65C | KC6865530155 | Шланг, высокий давление | 1 |
| 66A | KC6864530135 | Шланг, высокий давление | 1 |
| 66B | KC6864530140 | Шланг, высокий давление | 1 |
| 66C | KC6865530140 | Шланг, высокий давление | 1 |
| 67A | KC6180208020 | Болт, флангед | 4 |
| 68A | KC6270140121 | Шайба, плане | 1 |
| 69A | KC6248021081 | Гайка, флангед | 12 |
| 81A | KC6521012011 | Кольцо, O | 1 |
| 101A | KC3120542970 | Крышка | 1 |
| 102A | KC6180208020 | Болт, флангед | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW370 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
