Радиатор группа — HITACHI ZW370

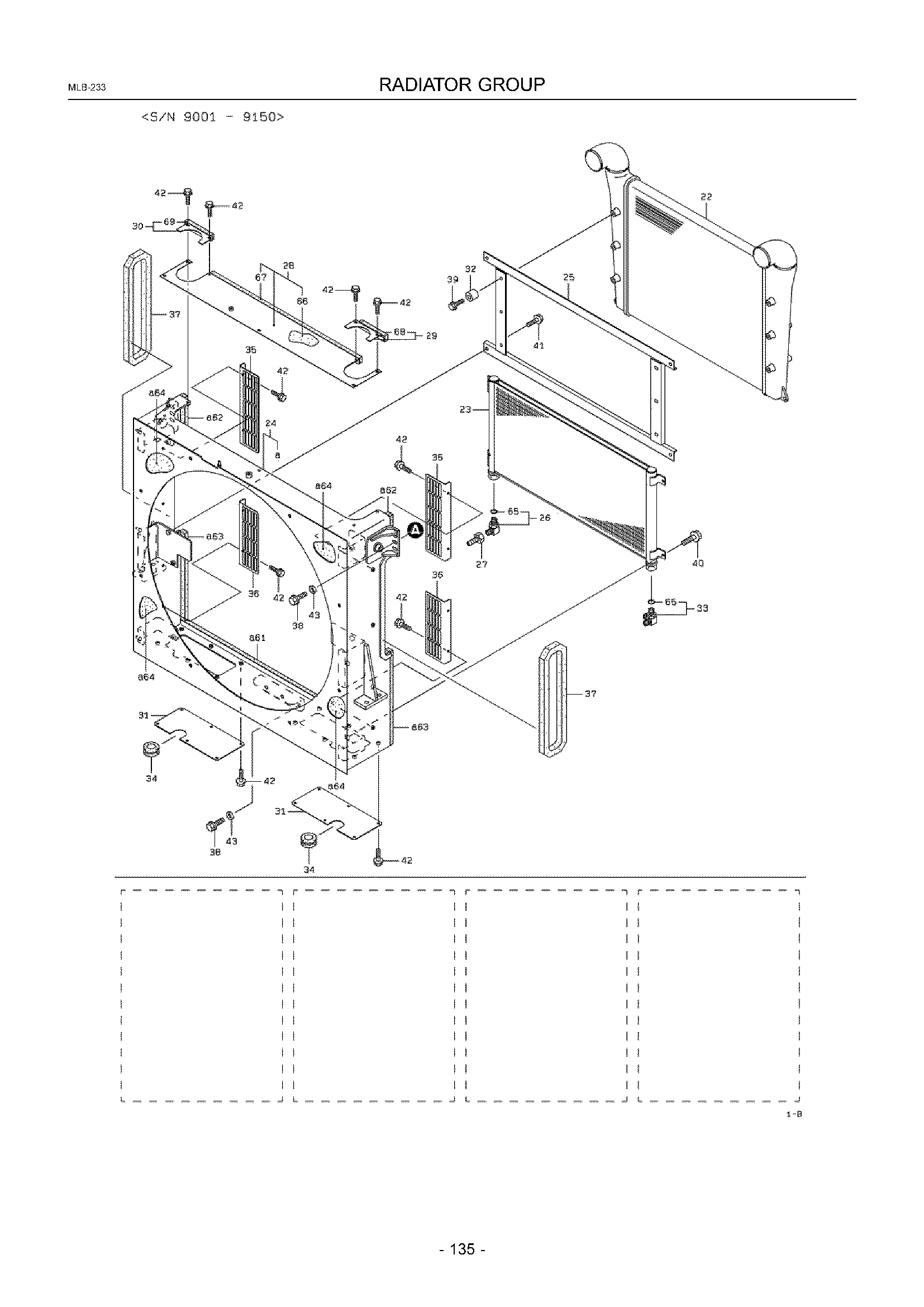

Заводская схема «Радиатор группа» для HITACHI ZW370. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC4472164200 | Радиатор в сборе | 1 |
| 22A | KC3281560100 | Радиатор в сборе, воздушный | 1 |
| 23A | KC3281660240 | Радиатор, масляный | 1 |
| 24A | KC3643621160 | Воздуховод, радиатор | 1 |
| 25A | KC4090158840 | Кронштейн | 1 |
| 26A | KC8824107116 | Адаптер, угловой штуцер | 1 |
| 27A | KC3771560020 | Ниппель, шланг | 1 |
| 28A | KC3123629820 | Крышка в сборе | 1 |
| 29A | KC4165025450 | Пластина в сборе | 1 |
| 30A | KC4165025460 | Пластина в сборе | 1 |
| 31A | KC4160959140 | Пластина | 2 |
| 32A | KC4378023200 | Бобышка | 6 |
| 33A | KC3024621990 | Адаптер, TEE | 1 |
| 34A | KC6580150090 | Втулка, еластик | 2 |
| 35A | KC4175059570 | Пластина | 2 |
| 36A | KC4175059720 | Пластина | 2 |
| 37A | KC3568059730 | Спонге | 2 |
| 38A | KC6180212035 | Болт, флангед | 9 |
| 39A | KC6180212045 | Болт, флангед | 6 |
| 40A | KC6180210030 | Болт, флангед | 4 |
| 41A | KC6180212030 | Болт, флангед | 4 |
| 42A | KC6180208020 | Болт, флангед | 27 |
| 43A | KC6271018121 | Шайба, плане | 9 |
| 61A | KC3568057600 | Спонге | 1 |
| 62A | KC3568057610 | Спонге | 2 |
| 63A | KC3568123160 | Спонге | 2 |
| 64A | KC3568122880 | Спонге | 4 |
| 65A | KC6521012029 | Кольцо, O | 1 |
| 66A | KC3568122890 | Спонге | 1 |
| 67A | KC3568053980 | Спонге | 1 |
| 68A | KC3568057630 | Спонге | 1 |
| 69A | KC3568057630 | Спонге | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW370 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
