Тормоз линия - передний мост — HITACHI ZW370

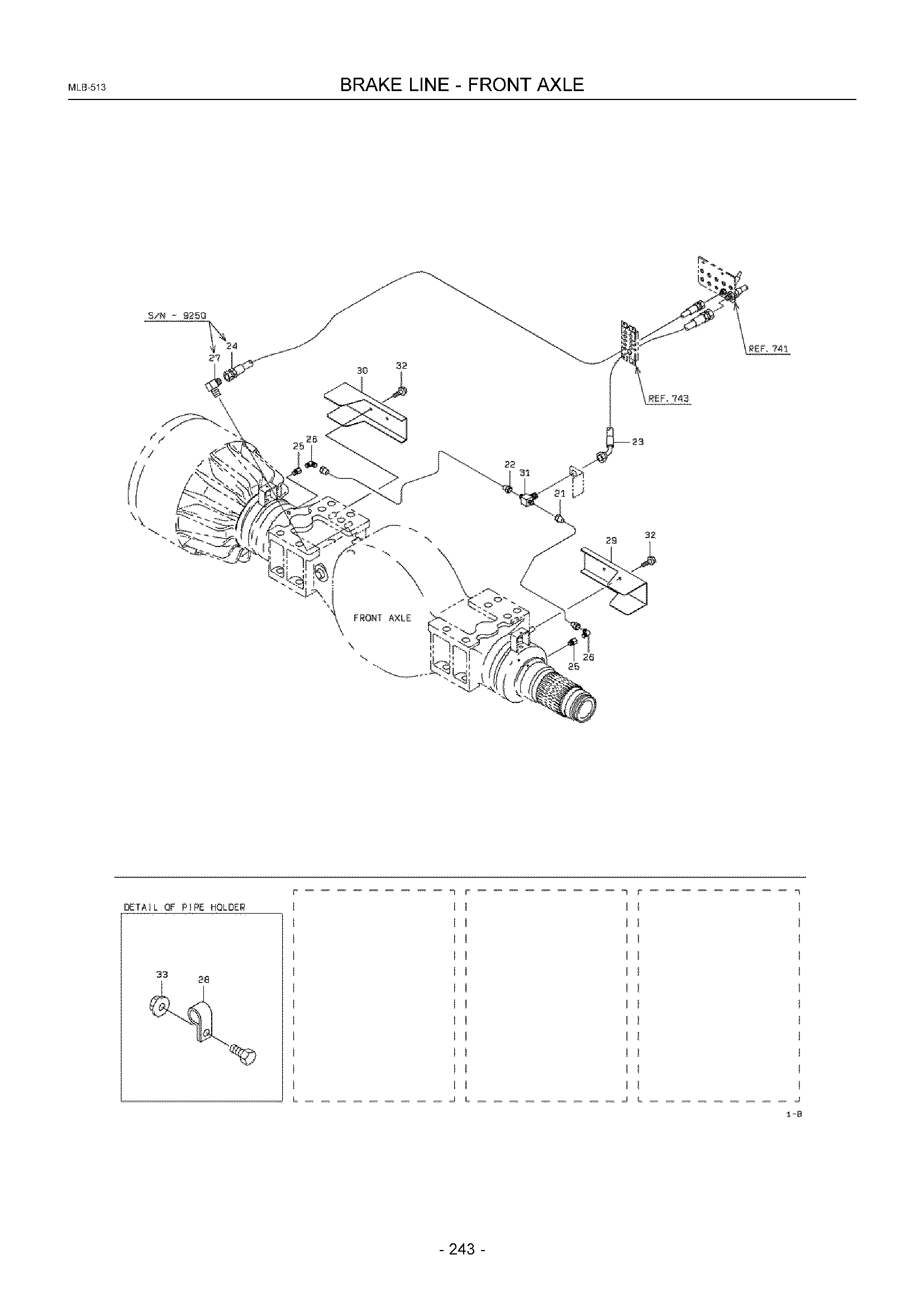

Заводская схема «Тормоз линия - передний мост» для HITACHI ZW370. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3870624040 | Трубка в сборе, фларед | 1 |
| 22A | KC3870624030 | Трубка в сборе, фларед | 1 |
| 23A | KC6864530160 | Шланг, высокий давление | 1 |
| 24A | KC6805510220 | Шланг, высокий давление | 1 |
| 25A | KC8837012006 | Штуцер, втулка | 2 |
| 26A | KC6910021200 | Фларед штуцер, угловой штуцер | 2 |
| 27A | KC8824103404 | Адаптер, угловой штуцер | 1 |
| 28A | KC7200111200 | Держатель, трубка | 6 |
| 28B | KC7200111200 | Держатель, трубка | 3 |
| 29A | KC3120090310 | Крышка | 1 |
| 30A | KC3120090320 | Крышка | 1 |
| 31A | KC4073320320 | Фларед штуцер, TEE | 1 |
| 32A | KC6180210020 | Болт, флангед | 4 |
| 33A | KC6248021081 | Гайка, флангед | 6 |
| 33B | KC6248021081 | Гайка, флангед | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW370 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
