Партитион пластина крепление — HITACHI ZW370

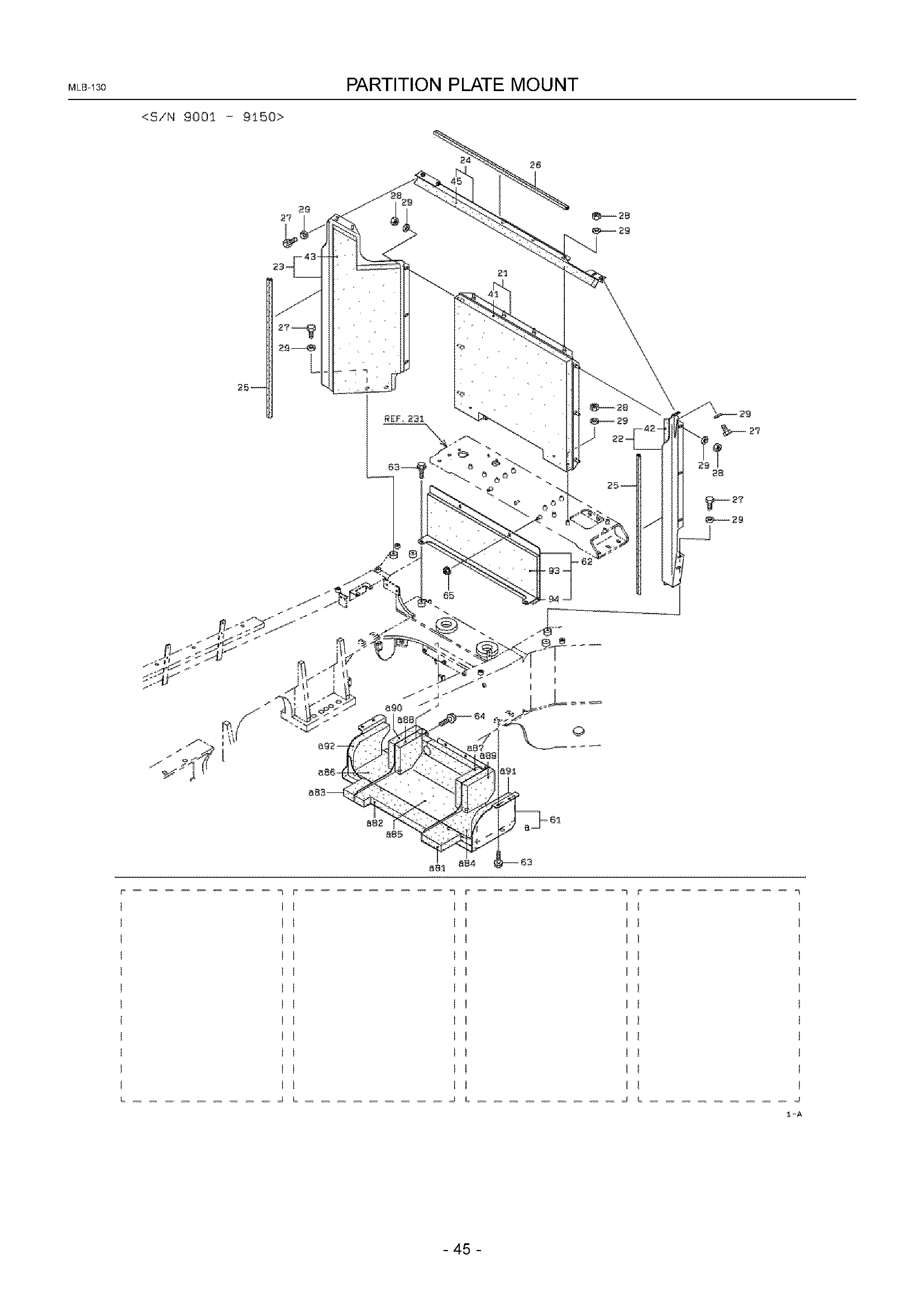

Заводская схема «Партитион пластина крепление» для HITACHI ZW370. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC4165025210 | Пластина в сборе | 1 |
| 21B | KC4165025350 | Пластина в сборе | 1 |
| 21C | KC4165027260 | Пластина в сборе | 1 |
| 22A | KC4165025220 | Пластина в сборе | 1 |
| 22B | KC4165025360 | Пластина в сборе | 1 |
| 23A | KC4165025230 | Пластина в сборе | 1 |
| 23B | KC4165025370 | Пластина в сборе | 1 |
| 24A | KC4165025240 | Пластина в сборе | 1 |
| 24B | KC4165025380 | Пластина в сборе | 1 |
| 24C | KC4165027270 | Пластина в сборе | 1 |
| 25A | KC3404124450 | Стрип, уплотнение | 2 |
| 26A | KC3404121420 | Стрип, уплотнение | 1 |
| 27A | KC6103310020 | Болт | 8 |
| 27B | KC6180210020 | Болт, флангед | 4 |
| 28A | KC6240181101 | Гайка | 14 |
| 28B | KC6248021101 | Гайка, флангед | 9 |
| 29A | KC6270140101 | Шайба, плане | 22 |
| 29B | KC6180210025 | Болт, флангед | 8 |
| 30A | KC4171142020 | Пластина | 3 |
| 31A | KC4171142030 | Пластина | 2 |
| 41A | KC3568120670 | Спонге | 1 |
| 41B | KC3568122930 | Спонге | 1 |
| 42A | KC3568120680 | Спонге | 1 |
| 42B | KC3568122940 | Спонге | 1 |
| 43A | KC3568120690 | Спонге | 1 |
| 43B | KC3568122950 | Спонге | 1 |
| 45A | KC3568120700 | Спонге | 1 |
| 45B | KC3568122960 | Спонге | 1 |
| 45C | KC3568131280 | Спонге | 1 |
| 61A | KC4165025690 | Пластина в сборе | 1 |
| 61B | KC4165027440 | Пластина в сборе | 1 |
| 62A | KC4165025560 | Пластина в сборе | 1 |
| 62B | KC4165026230 | Пластина в сборе | 1 |
| 63A | KC6180210016 | Болт, флангед | 6 |
| 64A | KC6180210020 | Болт, флангед | 4 |
| 65A | KC6248021101 | Гайка, флангед | 2 |
| 81A | KC3568124400 | Спонге | 1 |
| 82A | KC3568124410 | Спонге | 1 |
| 83A | KC3568124420 | Спонге | 1 |
| 84A | KC3568124430 | Спонге | 1 |
| 85A | KC3568124440 | Спонге | 1 |
| 86A | KC3568124450 | Спонге | 1 |
| 87A | KC3568124460 | Спонге | 1 |
| 88A | KC3568124470 | Спонге | 1 |
| 89A | KC3568124480 | Спонге | 1 |
| 90A | KC3568124490 | Спонге | 1 |
| 91A | KC3568124500 | Спонге | 1 |
| 92A | KC3568124510 | Спонге | 1 |
| 92B | KC3568131750 | Спонге | 1 |
| 93A | KC3568123860 | Спонге | 1 |
| 93B | KC3568127390 | Спонге | 1 |
| 94A | KC3568124140 | Спонге | 2 |
| 111A | KC4165025890 | Пластина в сборе | 1 |
| 112A | KC4165025900 | Пластина в сборе | 1 |
| 113A | KC4165025910 | Пластина в сборе | 1 |
| 114A | KC4165025750 | Пластина в сборе | 1 |
| 115A | KC4175128080 | Пластина | 3 |
| 116A | KC6180210020 | Болт, флангед | 14 |
| 117A | KC6248021101 | Гайка, флангед | 1 |
| 131A | KC3568125870 | Спонге | 1 |
| 132A | KC3568125880 | Спонге | 1 |
| 133A | KC3568125890 | Спонге | 1 |
| 134A | KC3568124910 | Спонге | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW370 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
