Задний решётка группа — HITACHI ZW370

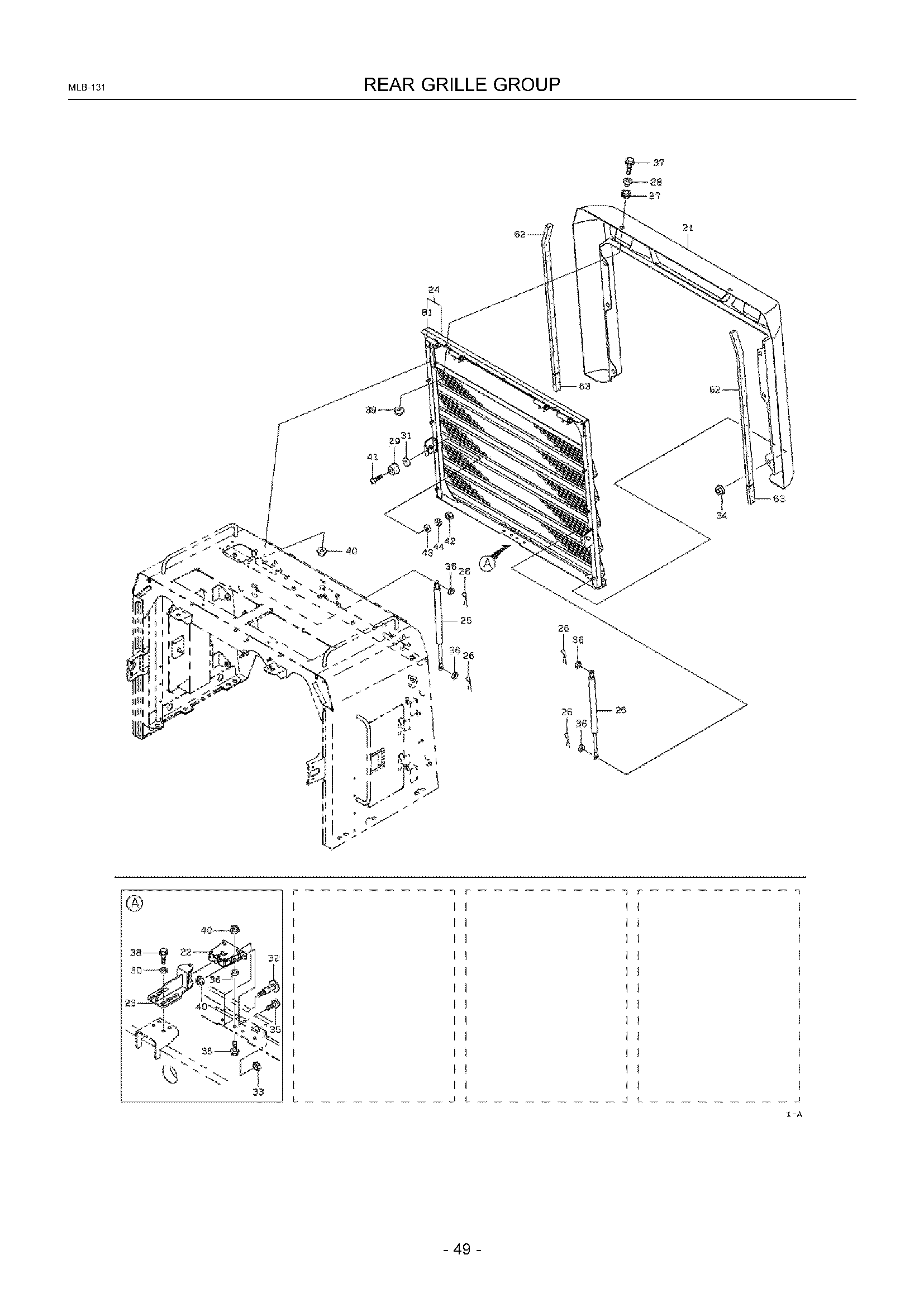

Заводская схема «Задний решётка группа» для HITACHI ZW370. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3123120830 | Крышка в сборе | 1 |
| 22A | KC3215160100 | Защёлка в сборе | 1 |
| 23A | KC3215020340 | Защёлка | 1 |
| 24A | KC4060037550 | Рама | 1 |
| 25A | KC3521160050 | Стойка в сборе | 2 |
| 26A | KC6300202016 | Палец, разрезной | 4 |
| 27A | KC6580116032 | Втулка, еластик | 2 |
| 28A | KC4520027110 | Кольцо | 2 |
| 29A | KC3544020960 | Ограничитель | 2 |
| 30A | KC4601120180 | Шайба, плане | 4 |
| 31A | KC4601120510 | Шайба, плане | 3 |
| 32A | KC4390024420 | Болт | 1 |
| 33A | KC4153070460 | Пробка | 1 |
| 34A | KC6248021121 | Гайка, флангед | 6 |
| 35A | KC6180208020 | Болт, флангед | 4 |
| 36A | KC6270140081 | Шайба, плане | 6 |
| 37A | KC6180210035 | Болт, флангед | 2 |
| 38A | KC6180208025 | Болт, флангед | 4 |
| 39A | KC6248021101 | Гайка, флангед | 2 |
| 40A | KC6248021081 | Гайка, флангед | 12 |
| 41A | KC6225651416 | Винт | 2 |
| 42A | KC6240181041 | Гайка | 2 |
| 43A | KC6270120041 | Шайба, плане | 2 |
| 44A | KC6272104100 | Пружинная шайба | 2 |
| 62A | KC3371325740 | Лист, резиновый | 2 |
| 63A | KC3371325770 | Лист, резиновый | 2 |
| 81A | KC3989070040 | Петля | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW370 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
