T/C вход вал группа — HITACHI ZW370

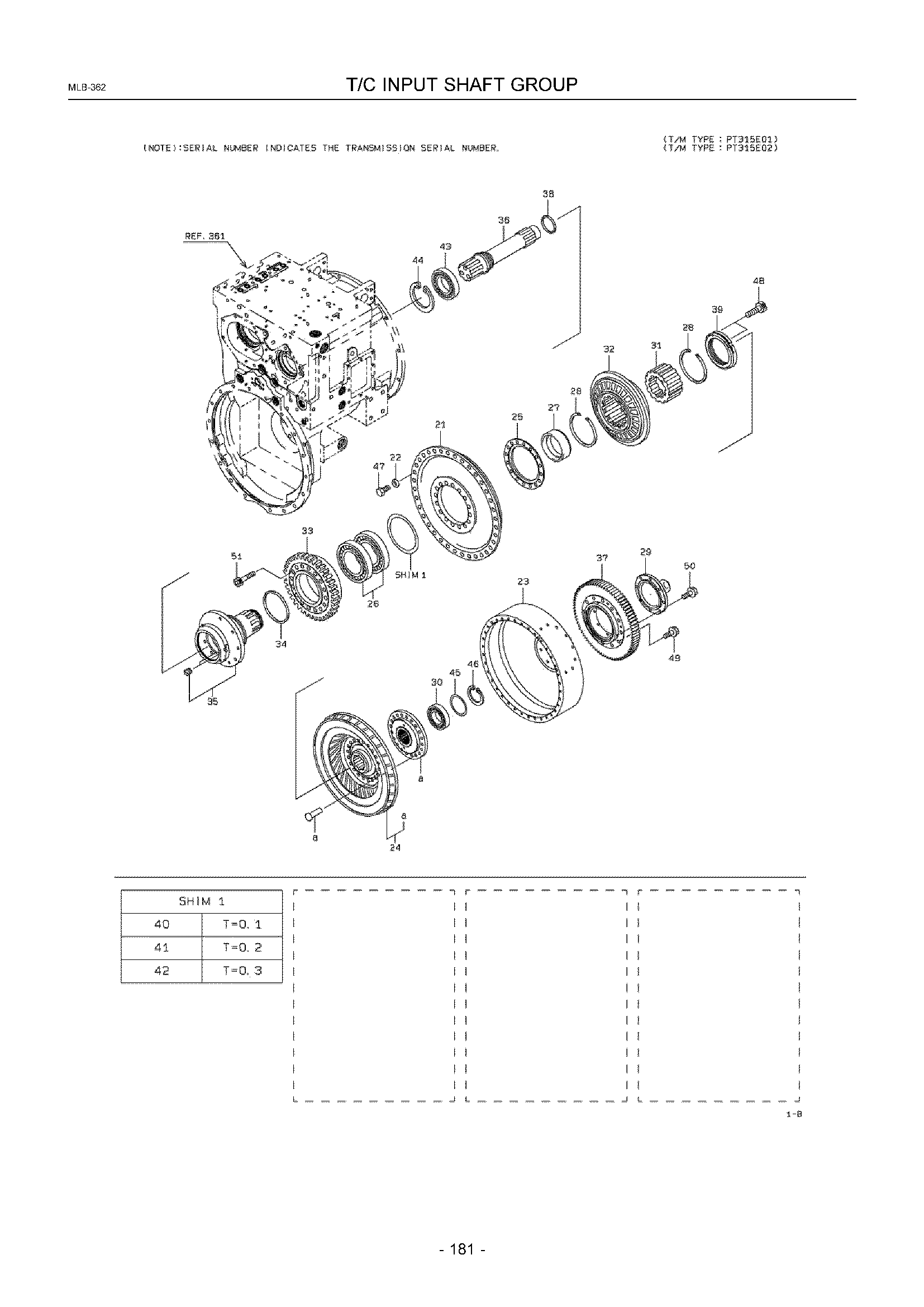

Заводская схема «T/C вход вал группа» для HITACHI ZW370. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 000A | KC3741920210 | TRQ конв узел в сборе | 1 |
| 000B | KC3741920260 | TRQ конв узел в сборе | 1 |
| 21A | KC3072520150 | Импеллер, насос | 1 |
| 21B | KC3072520380 | Импеллер, насос | 1 |
| 21C | KC3072520400 | Импеллер, насос | 1 |
| 22A | KC4601122190 | Шайба, плане | 36 |
| 23A | KC3128120320 | Крышка, привод | 1 |
| 23B | KC3128120420 | Крышка, привод | 1 |
| 24A | KC3072120200 | Импеллер в сборе, турбине | 1 |
| 24B | KC3072120280 | Импеллер в сборе, турбине | 1 |
| 25A | KC3805020670 | HUB | 1 |
| 25B | KC3805021050 | HUB | 1 |
| 26A | KC4200160150 | Подшипник, шарик | 1 |
| 27A | KC3570020910 | Проставка | 1 |
| 28A | KC4531120580 | Кольцо, стопорный | 2 |
| 29A | KC4378120130 | Босс, пилотный | 1 |
| 30A | KC7811206216 | Подшипник, шарик | 1 |
| 31A | KC4378320030 | HUB | 1 |
| 32A | KC3520020070 | Статор | 1 |
| 32B | KC3520020330 | Статор | 1 |
| 33A | KC3243720260 | Шестерня, насос босс | 1 |
| 34A | KC4530160180 | Кольцо, поршень | 1 |
| 35A | KC3450720380 | Вал в сборе, статор | 1 |
| 35B | KC3450720420 | Вал в сборе, статор | 1 |
| 36A | KC3452720480 | Вал, турбине | 1 |
| 37A | KC3240025030 | Шестерня | 1 |
| 38A | KC4530160190 | Кольцо, поршень | 1 |
| 39A | KC3760025250 | Гайка | 1 |
| 40A | KC3420027340 | Регулировочная шайба | 1 |
| 41A | KC3420027350 | Регулировочная шайба | 1 |
| 42A | KC3420027360 | Регулировочная шайба | 1 |
| 43A | KC4200360150 | Подшипник, каток | 1 |
| 44A | KC6381200120 | Кольцо, стопорный | 1 |
| 45A | KC4520028760 | Кольцо | 1 |
| 46A | KC6381100080 | Кольцо, стопорный | 1 |
| 47A | KC6101310025 | Болт | 36 |
| 48A | KC6110105010 | Болт, разъём | 2 |
| 49A | KC6180212035 | Болт, флангед | 12 |
| 50A | KC6180210025 | Болт, флангед | 8 |
| 51A | KC6110112080 | Болт, разъём | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW370 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
