Лоадинг гидравлический линия - задний шасси(для всасывание) — HITACHI ZW370

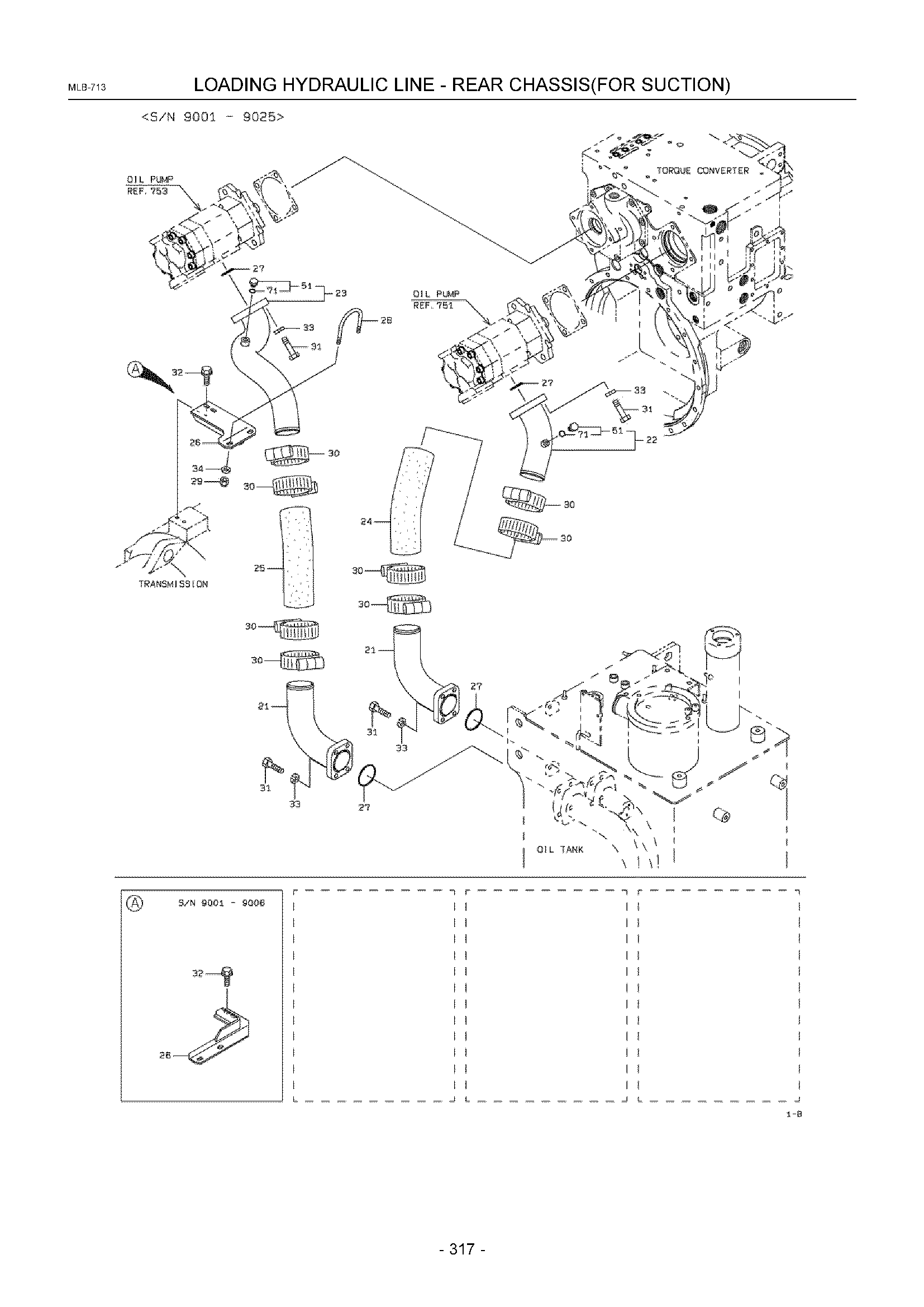

Заводская схема «Лоадинг гидравлический линия - задний шасси(для всасывание)» для HITACHI ZW370. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3877529210 | Трубка, масляный | 2 |
| 21B | KC3877534150 | Трубка, масляный | 1 |
| 21C | KC3877539210 | Трубка, масляный | 1 |
| 22A | KC3877529220 | Трубка, масляный | 1 |
| 22B | KC3877534170 | Трубка, масляный | 1 |
| 23A | KC3877533250 | Трубка, масляный | 1 |
| 23B | KC3877534180 | Трубка, масляный | 1 |
| 24A | KC6704175032 | Шланг, подогрев ресистинг LP | 1 |
| 24B | KC6704175035 | Шланг, подогрев ресистинг LP | 1 |
| 25A | KC6704175028 | Шланг, подогрев ресистинг LP | 1 |
| 26A | KC4090236420 | Кронштейн | 1 |
| 26B | KC4090241560 | Кронштейн | 1 |
| 27A | KC6522041010 | Кольцо, O | 4 |
| 28A | KC4396220060 | Болт, U | 1 |
| 28B | KC4396220300 | Болт, U | 1 |
| 29A | KC8803106101 | Гайка, селф-локкинг | 2 |
| 30A | KC6903010500 | Лента, хосе-хигх крутящий момент | 8 |
| 31A | KC6105712035 | Болт | 16 |
| 31B | KC6105712040 | Болт | 16 |
| 32A | KC6180210020 | Болт, флангед | 2 |
| 33A | KC6272112100 | Пружинная шайба | 16 |
| 34A | KC6270140101 | Шайба, плане | 2 |
| 35A | KC3877534160 | Трубка, масляный | 1 |
| 35B | KC3877539220 | Трубка, масляный | 1 |
| 51A | KC8839021304 | Пробка | 1 |
| 71A | KC6521012011 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW370 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
