Электрический проводка - задний шасси — HITACHI ZW370

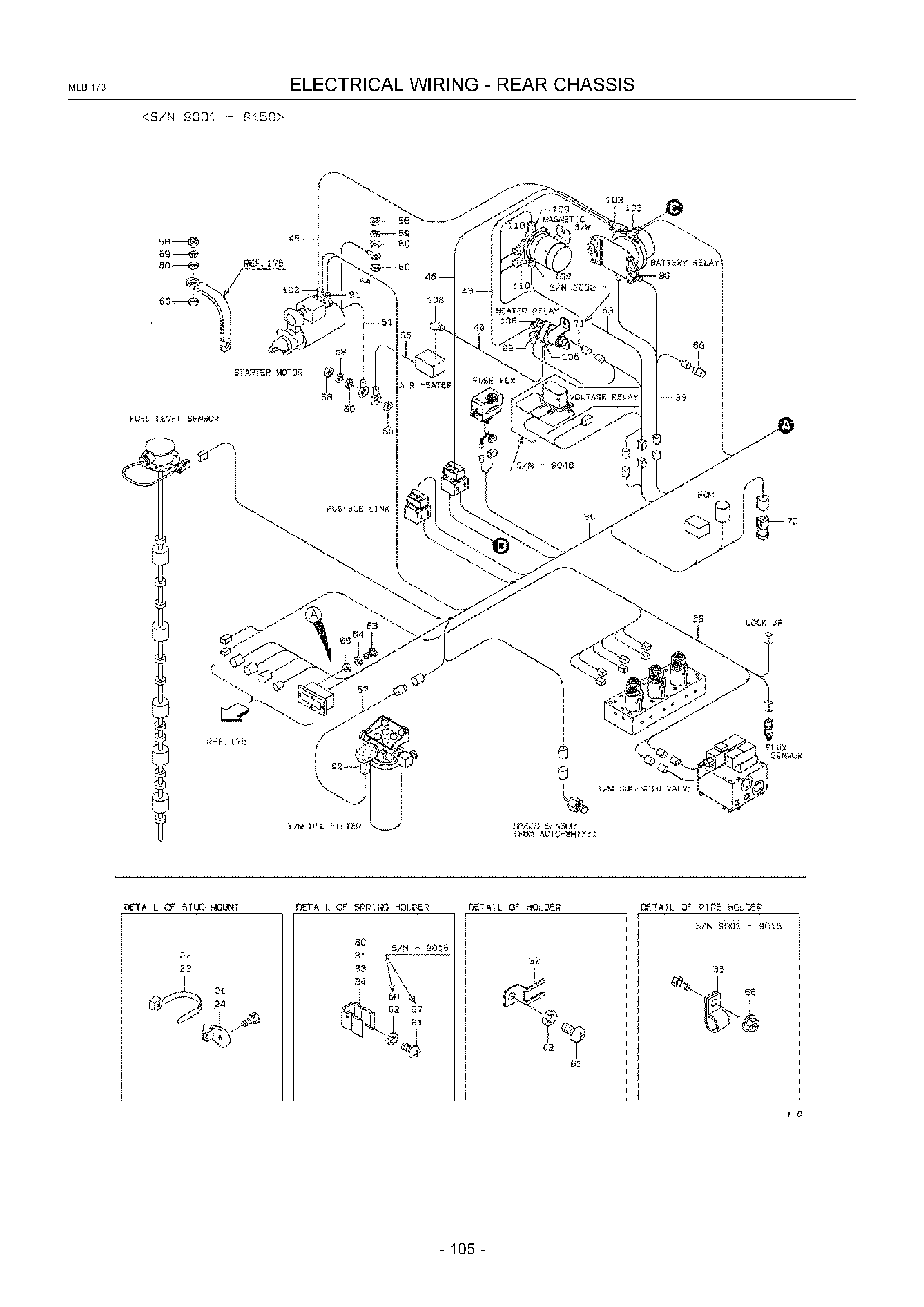

Заводская схема «Электрический проводка - задний шасси» для HITACHI ZW370. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3292370120 | Хомут, шланг | |
| 22A | KC3292370090 | Хомут, шланг | |
| 23A | KC3292370100 | Хомут, шланг | |
| 24A | KC3292370130 | Хомут, шланг | 1 |
| 25A | KC6580131060 | Втулка, еластик | 2 |
| 26A | KC6580163060 | Втулка, еластик | 4 |
| 27A | KC6580110032 | Втулка, еластик | 2 |
| 28A | KC6580140060 | Втулка, еластик | 1 |
| 28B | KC6580125060 | Втулка, еластик | 1 |
| 29A | KC6580120016 | Втулка, еластик | 1 |
| 29B | KC6580116016 | Втулка, еластик | 1 |
| 30A | KC4357120140 | Держатель, пружина | 2 |
| 31A | KC4357120150 | Держатель, пружина | 9 |
| 31B | KC4357120150 | Держатель, пружина | 8 |
| 32A | KC4355060100 | Держатель | 4 |
| 32B | KC4355060100 | Держатель | 3 |
| 33A | KC4357160040 | Держатель, пружина | 2 |
| 33B | KC4357160040 | Держатель, пружина | 3 |
| 33C | KC4357160040 | Держатель, пружина | 4 |
| 34A | KC4357160060 | Держатель, пружина | 1 |
| 35A | KC7200111500 | Держатель, трубка | 6 |
| 36A | KC3319352790 | Трос в сборе | 1 |
| 36B | KC3319356410 | Трос в сборе | 1 |
| 36C | KC3319427660 | Трос в сборе | 1 |
| 37A | KC3319352800 | Трос в сборе | 1 |
| 37B | KC3319356420 | Трос в сборе | 1 |
| 37C | KC3319423580 | Трос в сборе | 1 |
| 37D | KC3319427670 | Трос в сборе | 1 |
| 38A | KC3319352900 | Трос в сборе | 1 |
| 39A | KC3319351820 | Трос в сборе | 1 |
| 39B | KC3319420040 | Трос в сборе | 1 |
| 40A | KC3319325540 | Трос в сборе | 1 |
| 40B | KC3319355400 | Трос в сборе | 1 |
| 41A | KC3319325550 | Трос в сборе | 1 |
| 42A | KC3319035900 | Трос | 1 |
| 43A | KC3319035880 | Трос | 1 |
| 44A | KC3319034870 | Трос | 1 |
| 44B | KC3319045190 | Трос | 1 |
| 45A | KC3319040150 | Трос | 1 |
| 46A | KC3319040160 | Трос | 1 |
| 47A | KC3319040180 | Трос | 1 |
| 48A | KC3319042110 | Трос | 1 |
| 48B | KC3319043920 | Трос | 1 |
| 49A | KC3319042100 | Трос | 1 |
| 49B | KC3319036700 | Трос | 1 |
| 50A | KC3319156830 | Трос в сборе | 2 |
| 51A | KC3319026830 | Трос | 1 |
| 52A | KC3319035890 | Трос | 1 |
| 53A | KC3319352910 | Трос в сборе | 1 |
| 53B | KC3319359560 | Трос в сборе | 1 |
| 53C | KC3319420050 | Трос в сборе | 1 |
| 54A | KC3319039460 | Трос | 1 |
| 55A | KC3319120770 | Трос в сборе | 1 |
| 56A | KC3319038880 | Трос | 1 |
| 57A | KC3319027870 | Трос | 1 |
| 58A | KC6240181101 | Гайка | 6 |
| 59A | KC6272110100 | Пружинная шайба | 6 |
| 60A | KC4601121650 | Шайба, плане | 12 |
| 61A | KC6225651610 | Винт | 18 |
| 62A | KC6272106100 | Пружинная шайба | 18 |
| 63A | KC6225651312 | Винт | 6 |
| 64A | KC6272103100 | Пружинная шайба | 6 |
| 65A | KC6270140031 | Шайба, плане | 6 |
| 66A | KC6248021081 | Гайка, флангед | 6 |
| 67A | KC6180206016 | Болт, флангед | 1 |
| 68A | KC6248021061 | Гайка, флангед | 1 |
| 69A | KC3640620030 | Диоде блок | 1 |
| 70A | KC4553120140 | Резистор | 1 |
| 71A | KC3319029710 | Трос | 1 |
| 91A | KC3221570060 | Колпачок, клемма | 1 |
| 92A | KC3221570150 | Колпачок, клемма | 1 |
| 93A | KC3330070050 | Разъём | 1 |
| 94A | KC3593070010 | Клемма | 2 |
| 95A | KC3640570020 | Диод | 1 |
| 96A | KC3221570050 | Колпачок, клемма | 1 |
| 100A | KC3221520040 | Колпачок, клемма | 2 |
| 101A | KC3221520050 | Колпачок, клемма | 2 |
| 103A | KC3221070360 | Колпачок | 3 |
| 106A | KC3221570070 | Колпачок, клемма | 3 |
| 109A | KC3221070450 | Колпачок | 2 |
| 110A | KC3221570040 | Колпачок, клемма | 2 |
| 131A | KC4175058380 | Пластина | 1 |
| 132A | KC4161854110 | Пластина | 1 |
| 132B | KC4175127150 | Пластина | 1 |
| 133A | KC4161841430 | Пластина | 1 |
| 134A | KC6180208020 | Болт, флангед | 4 |
| 135A | KC6180210020 | Болт, флангед | 2 |
| 136A | KC6248021081 | Гайка, флангед | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW370 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
