Кондиционер крышка группа — HITACHI ZW370

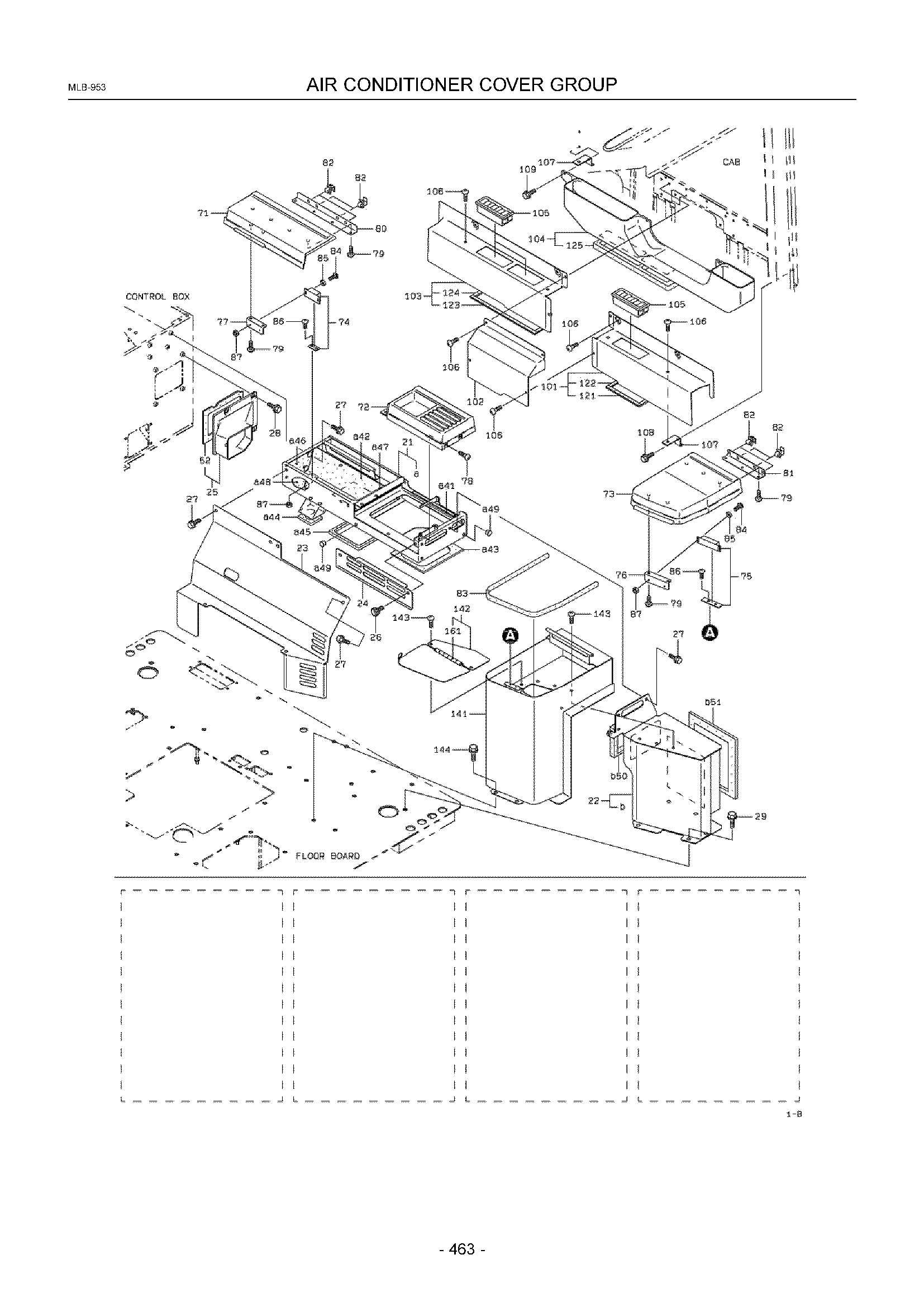

Заводская схема «Кондиционер крышка группа» для HITACHI ZW370. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC4380521090 | Короб в сборе | 1 |
| 22A | KC4380521390 | Короб в сборе | 1 |
| 23A | KC3120547160 | Крышка | 1 |
| 24A | KC4161831850 | Пластина | 1 |
| 25A | KC3643121060 | Воздуховод в сборе | 1 |
| 26A | KC3510020710 | Винт | 2 |
| 27A | KC6180206016 | Болт, флангед | 12 |
| 28A | KC6180208016 | Болт, флангед | 4 |
| 29A | KC6180210016 | Болт, флангед | 3 |
| 41A | KC3568044020 | Спонге | 1 |
| 42A | KC3568048160 | Спонге | 1 |
| 43A | KC3568044350 | Спонге | 1 |
| 44A | KC3568048060 | Спонге | 1 |
| 45A | KC3568048050 | Спонге | 1 |
| 46A | KC3568048170 | Спонге | 1 |
| 47A | KC3568048180 | Спонге | 1 |
| 48A | KC3568048190 | Спонге | 1 |
| 49A | KC4153021050 | Пробка | 4 |
| 50A | KC3568044320 | Спонге | 1 |
| 51A | KC3568044430 | Спонге | 1 |
| 52A | KC3568048010 | Спонге | 1 |
| 71A | KC3120060380 | Крышка | 1 |
| 72A | KC3120060390 | Крышка | 1 |
| 73A | KC3120060400 | Крышка | 1 |
| 74A | KC3215570020 | Защёлка, магнит | 1 |
| 75A | KC3215570100 | Защёлка, магнит | 1 |
| 76A | KC4161732670 | Пластина | 1 |
| 77A | KC4161732660 | Пластина | 1 |
| 78A | KC3510020200 | Винт | 4 |
| 79A | KC3510620020 | Винт, таппинг | 11 |
| 80A | KC4161827000 | Пластина | 1 |
| 81A | KC4161738690 | Пластина | 1 |
| 82A | KC4355070290 | Держатель | 8 |
| 83A | KC3404123950 | Стрип, уплотнение | 1 |
| 84A | KC6225651308 | Винт | 4 |
| 85A | KC6270140031 | Шайба, плане | 4 |
| 86A | KC6225751310 | Винт | 4 |
| 87A | KC6240181031 | Гайка | 6 |
| 101A | KC3123120910 | Крышка в сборе | 1 |
| 102A | KC3120542330 | Крышка | 1 |
| 102B | KC3120621540 | Крышка | 1 |
| 103A | KC3123120900 | Крышка в сборе | 1 |
| 104A | KC3643121090 | Воздуховод в сборе | 1 |
| 105A | KC3307060010 | Решётка | 3 |
| 106A | KC3510020010 | Винт | 12 |
| 107A | KC4161742610 | Пластина | 4 |
| 108A | KC6180206012 | Болт, флангед | 1 |
| 109A | KC6180206020 | Болт, флангед | 3 |
| 121A | KC3568048040 | Спонге | 2 |
| 122A | KC3568048030 | Спонге | 2 |
| 123A | KC3568048020 | Спонге | 2 |
| 124A | KC3568048030 | Спонге | 2 |
| 125A | KC3568048070 | Спонге | 1 |
| 141A | KC4380026230 | Короб | 1 |
| 142A | KC3123624960 | Крышка в сборе | 1 |
| 143A | KC3510020010 | Винт | 5 |
| 144A | KC6180210020 | Болт, флангед | 2 |
| 161A | KC3989021290 | Петля | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW370 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
