Водяной линия — HITACHI ZW370

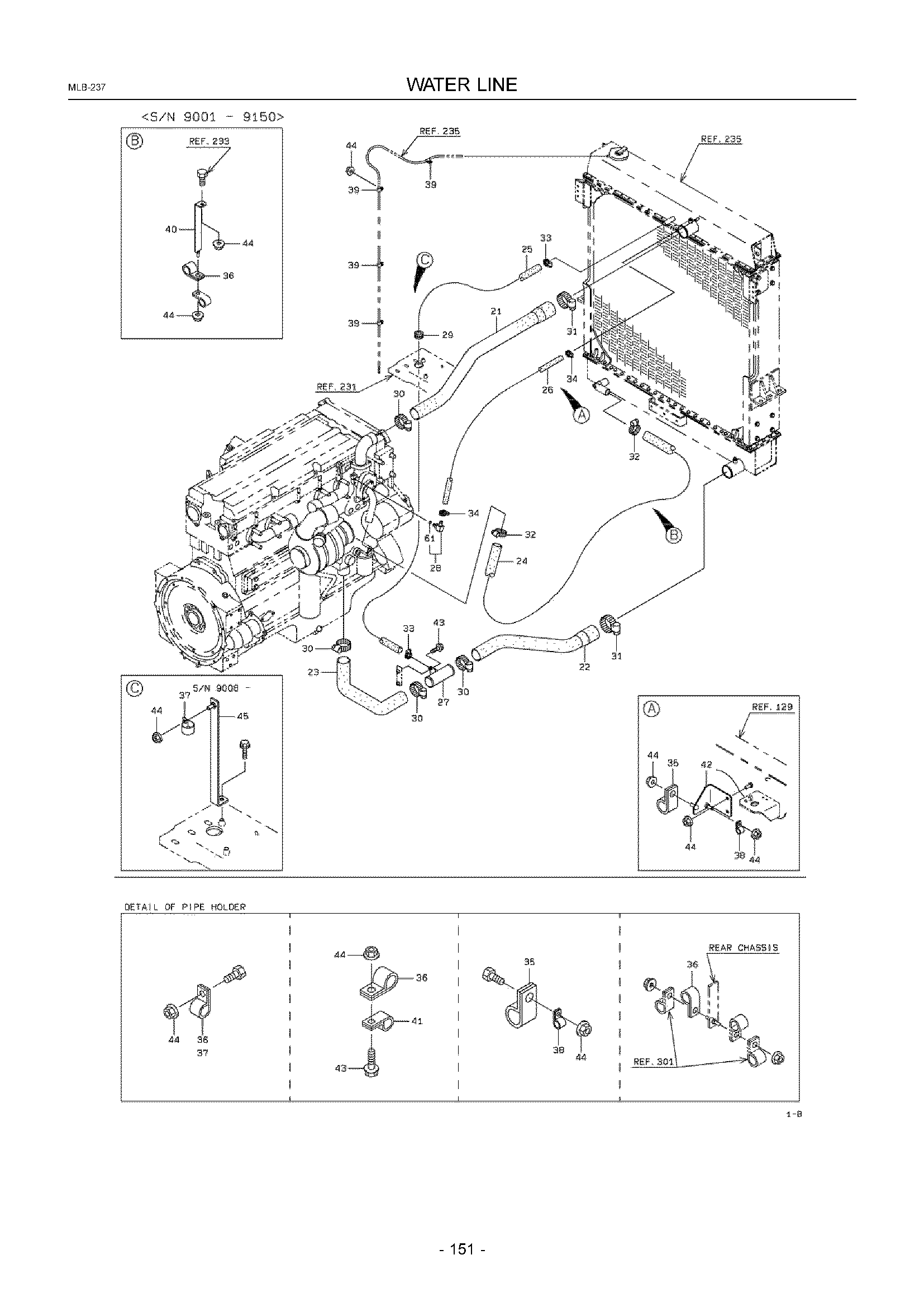

Заводская схема «Водяной линия» для HITACHI ZW370. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC4311025660 | Шланг, водяной | 1 |
| 22A | KC4311026100 | Шланг, водяной | 1 |
| 23A | KC4311026110 | Шланг, водяной | 1 |
| 24A | KC6704038000 | Шланг, подогрев ресистинг LP | |
| 25A | KC6704025000 | Шланг, подогрев ресистинг LP | |
| 26A | KC6704009000 | Шланг, подогрев ресистинг LP | |
| 27A | KC3875221530 | Трубка, водяной | 1 |
| 28A | KC3771523020 | Ниппель, шланг | 1 |
| 29A | KC6580140090 | Втулка, еластик | 1 |
| 30A | KC6903007900 | Лента, хосе-хигх крутящий момент | 4 |
| 31A | KC6903009200 | Лента, хосе-хигх крутящий момент | 2 |
| 32A | KC6903006700 | Лента, хосе-хигх крутящий момент | 2 |
| 33A | KC6903004400 | Лента, хосе-хигх крутящий момент | 2 |
| 34A | KC6900203100 | Лента, шланг | 2 |
| 35A | KC7201073000 | Держатель, шланг | 2 |
| 36A | KC7201055000 | Держатель, шланг | 5 |
| 36B | KC7201055000 | Держатель, шланг | 6 |
| 37A | KC7201037000 | Держатель, шланг | 4 |
| 37B | KC7201037000 | Держатель, шланг | 1 |
| 38A | KC7200111800 | Держатель, трубка | 2 |
| 39A | KC7200111000 | Держатель, трубка | 4 |
| 40A | KC4171143740 | Пластина | 1 |
| 40B | KC4171154320 | Пластина | 1 |
| 41A | KC7201046000 | Держатель, шланг | 1 |
| 42A | KC4175057350 | Пластина | 1 |
| 43A | KC6180208020 | Болт, флангед | 3 |
| 44A | KC6248021081 | Гайка, флангед | 19 |
| 44B | KC6248021081 | Гайка, флангед | 17 |
| 45A | KC4175122210 | Пластина | 1 |
| 61A | KC6521012010 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW370 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
