Задний фонарь крепление — HITACHI ZW370

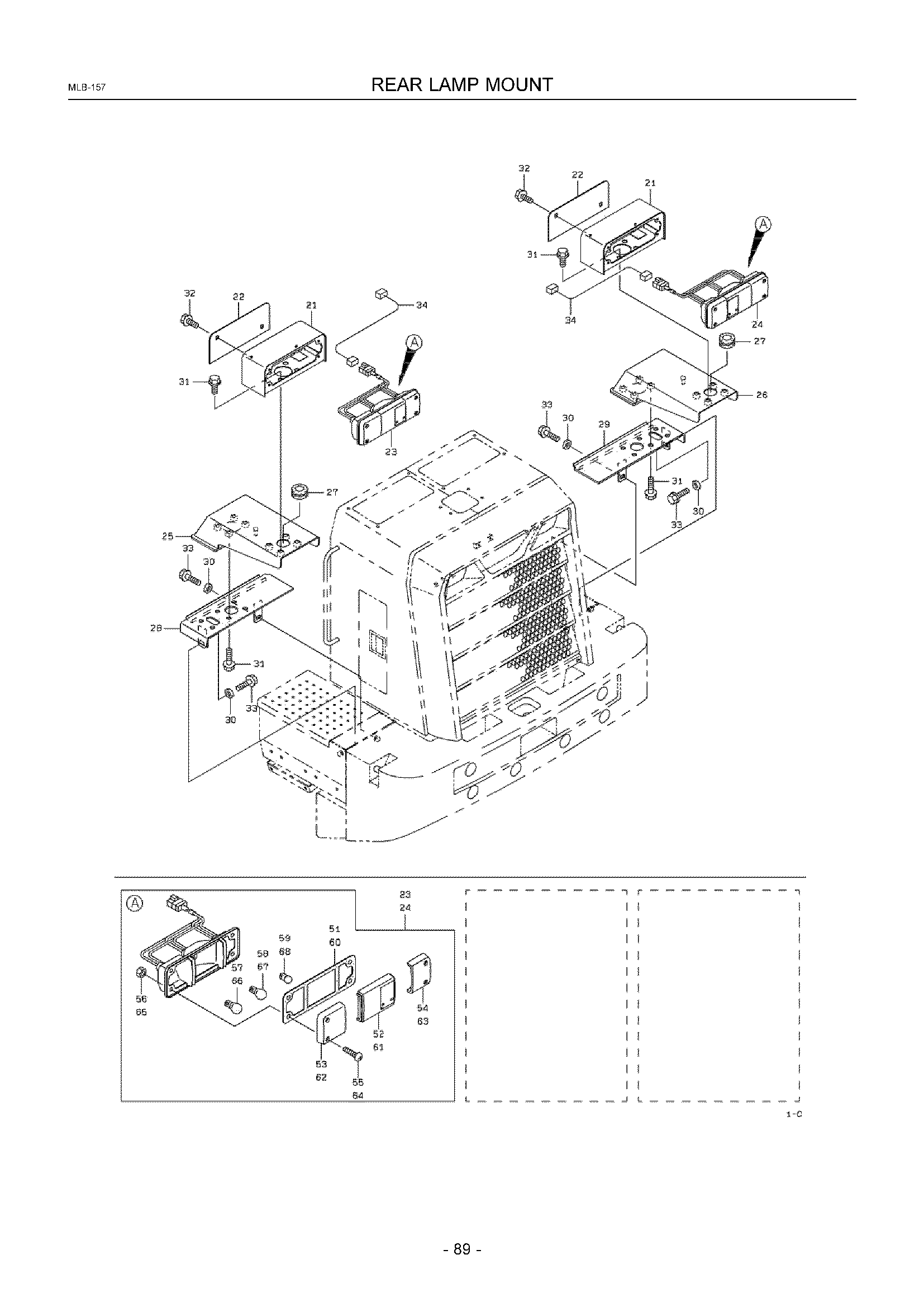

Заводская схема «Задний фонарь крепление» для HITACHI ZW370. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3121022490 | Крышка | 2 |
| 22A | KC4160721240 | Пластина | 2 |
| 23A | KC4488160300 | Фонарь, комбинированный | 1 |
| 24A | KC4488160310 | Фонарь, комбинированный | 1 |
| 25A | KC4096826860 | Кронштейн, фонарь | 1 |
| 26A | KC4096826870 | Кронштейн, фонарь | 1 |
| 27A | KC6580131032 | Втулка, еластик | 2 |
| 28A | KC4161933100 | Пластина | 1 |
| 29A | KC4161933110 | Пластина | 1 |
| 30A | KC4601120190 | Шайба, плане | 4 |
| 31A | KC6180212025 | Болт, флангед | 16 |
| 32A | KC6180208016 | Болт, флангед | 4 |
| 33A | KC6180210016 | Болт, флангед | 4 |
| 34A | KC3319345170 | Трос в сборе | 2 |
| 51A | KC3199071760 | Прокладка | 1 |
| 52A | KC4570170810 | Рассеиватель | 1 |
| 53A | KC4570170830 | Рассеиватель | 1 |
| 54A | KC4570170850 | Рассеиватель | 1 |
| 55A | KC6225651530 | Винт | 4 |
| 56A | KC3760072350 | Гайка | 4 |
| 57A | KC3848070930 | Лампа | 1 |
| 58A | KC3848070870 | Лампа | 1 |
| 59A | KC3848070920 | Лампа | 1 |
| 60A | KC3199071760 | Прокладка | 1 |
| 61A | KC4570170820 | Рассеиватель | 1 |
| 62A | KC4570170840 | Рассеиватель | 1 |
| 63A | KC4570170860 | Рассеиватель | 1 |
| 64A | KC6225651530 | Винт | 4 |
| 65A | KC3760072350 | Гайка | 4 |
| 66A | KC3848070930 | Лампа | 1 |
| 67A | KC3848070870 | Лампа | 1 |
| 68A | KC3848070920 | Лампа | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW370 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
