Трансмиссия гидравлический линия — HITACHI ZW370

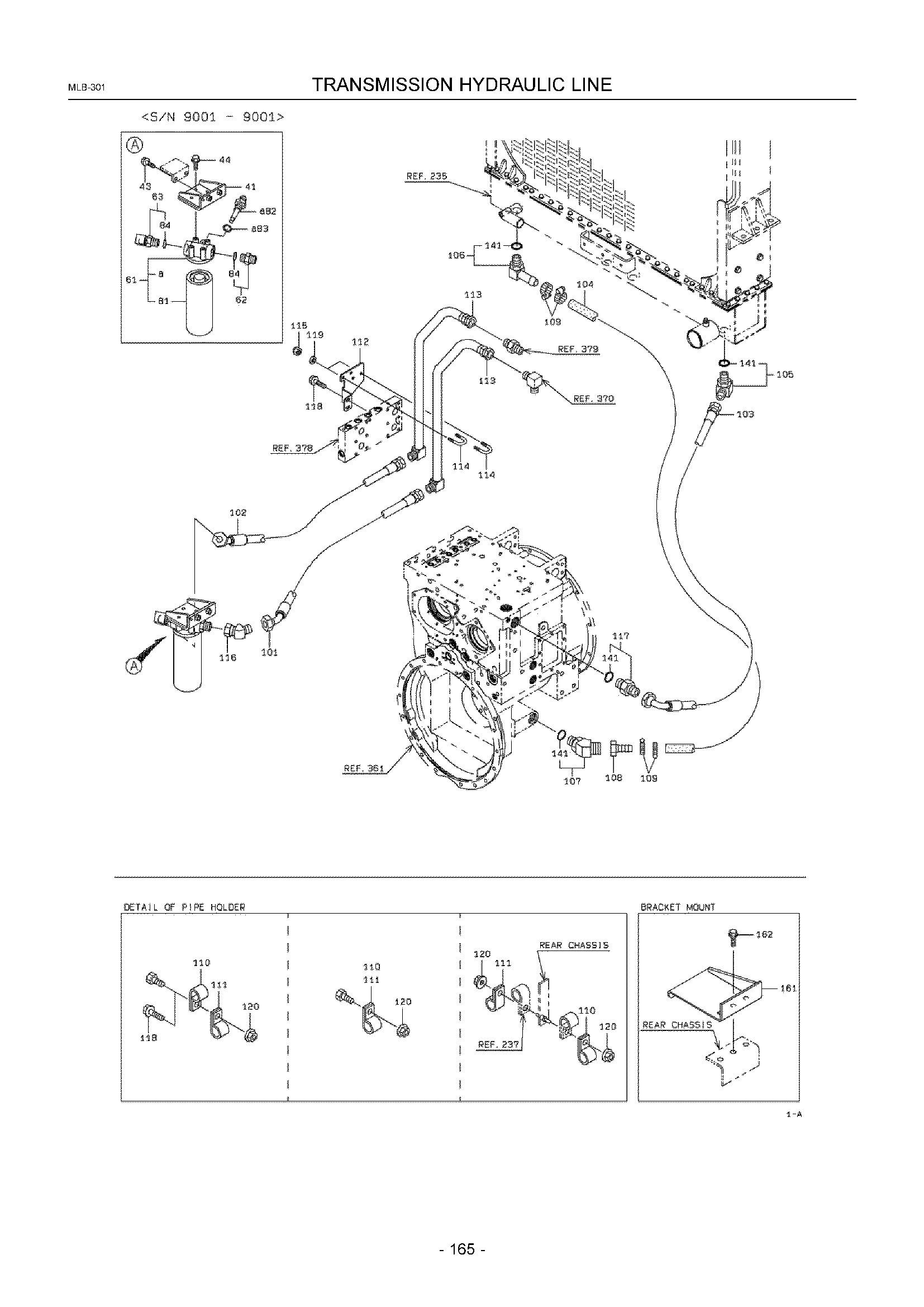

Заводская схема «Трансмиссия гидравлический линия» для HITACHI ZW370. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 41A | KC4090236400 | Кронштейн | 1 |
| 41B | KC4090253730 | Кронштейн | 1 |
| 43A | KC6180212030 | Болт, флангед | 2 |
| 44A | KC6180210025 | Болт, флангед | 4 |
| 61A | KC4033760450 | Фильтр в сборе, линия | 1 |
| 62A | KC8820106716 | Адаптер | 1 |
| 63A | KC8824107116 | Адаптер, угловой штуцер | 1 |
| 81A | KC3111570010 | Картридж в сборе | 1 |
| 82A | KC3065470060 | Индикатор, фильтр | 1 |
| 83A | KC4602370270 | Шайба, уплотнение | 1 |
| 84A | KC6521012029 | Кольцо, O | 1 |
| 101A | KC4311351320 | Шланг, высокий давление | 1 |
| 102A | KC6864560075 | Шланг, высокий давление | 1 |
| 103A | KC6823570300 | Шланг, высокий давление | 1 |
| 103B | KC6823570310 | Шланг, высокий давление | 1 |
| 103C | KC6823570293 | Шланг, высокий давление | 1 |
| 103D | KC6823570230 | Шланг, высокий давление | 1 |
| 104A | KC6704032000 | Шланг, подогрев ресистинг LP | |
| 104B | KC6704032000 | Шланг, подогрев ресистинг LP | |
| 104C | KC6704032000 | Шланг, подогрев ресистинг LP | |
| 105A | KC8824107120 | Адаптер, угловой штуцер | 1 |
| 105B | KC3024126040 | Адаптер, угловой штуцер | 4 |
| 106A | KC3771520990 | Ниппель, шланг | 1 |
| 107A | KC8824107220 | Адаптер, угловой штуцер | 1 |
| 108A | KC8851103200 | Ниппель, шланг | 1 |
| 108B | KC8851103200 | Ниппель, шланг | 2 |
| 109A | KC6900205200 | Лента, шланг | 4 |
| 109B | KC6900205200 | Лента, шланг | 6 |
| 110A | KC7201043000 | Держатель, шланг | 5 |
| 110B | KC7201043000 | Держатель, шланг | 3 |
| 111A | KC7201046000 | Держатель, шланг | 5 |
| 111B | KC7201046000 | Держатель, шланг | 6 |
| 111C | KC7201046000 | Держатель, шланг | 3 |
| 111D | KC7201046000 | Держатель, шланг | 4 |
| 112A | KC4175046640 | Пластина | 1 |
| 112B | KC4175135510 | Пластина | 1 |
| 113A | KC3877533370 | Трубка, масляный | 2 |
| 114A | KC6172510844 | Болт, U | 2 |
| 115A | KC8803106081 | Гайка, селф-локкинг | 4 |
| 116A | KC8826106116 | Адаптер, угловой штуцер унион | 1 |
| 116B | KC3024220060 | Адаптер, угловой штуцер унион | 1 |
| 117A | KC8820106720 | Адаптер | 1 |
| 118A | KC6180208020 | Болт, флангед | 3 |
| 118B | KC6180208020 | Болт, флангед | 2 |
| 118C | KC6180208020 | Болт, флангед | 3 |
| 119A | KC6270140081 | Шайба, плане | 4 |
| 120A | KC6248021081 | Гайка, флангед | 6 |
| 120B | KC6248021081 | Гайка, флангед | 4 |
| 120C | KC6248021081 | Гайка, флангед | 5 |
| 121A | KC3771523980 | Ниппель, шланг | 2 |
| 122A | KC6704032000 | Шланг, подогрев ресистинг LP | |
| 123A | KC7201055000 | Держатель, шланг | 1 |
| 141A | KC6521012038 | Кольцо, O | 1 |
| 161A | KC4090244650 | Кронштейн | 1 |
| 162A | KC6180212025 | Болт, флангед | 3 |
| 181A | KC6863510130 | Шланг, высокий давление | 1 |
| 181B | KC6863510097 | Шланг, высокий давление | 1 |
| 181C | KC6865510087 | Шланг, высокий давление | 1 |
| 182A | KC8820106704 | Адаптер | 1 |
| 183A | KC3023024360 | Адаптер | 1 |
| 184A | KC8839021304 | Пробка | 1 |
| 185A | KC7200111500 | Держатель, трубка | 2 |
| 185B | KC7200111500 | Держатель, трубка | 1 |
| 186A | KC4171150840 | Пластина | 1 |
| 187A | KC3024220100 | Адаптер, угловой штуцер унион | 1 |
| 188A | KC6180208020 | Болт, флангед | 2 |
| 189A | KC6248021081 | Гайка, флангед | 2 |
| 189B | KC6248021081 | Гайка, флангед | 1 |
| 201A | KC6521012011 | Кольцо, O | 1 |
| 202A | KC3760023800 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW370 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
