Дверь группа (для LH) — HITACHI ZW370

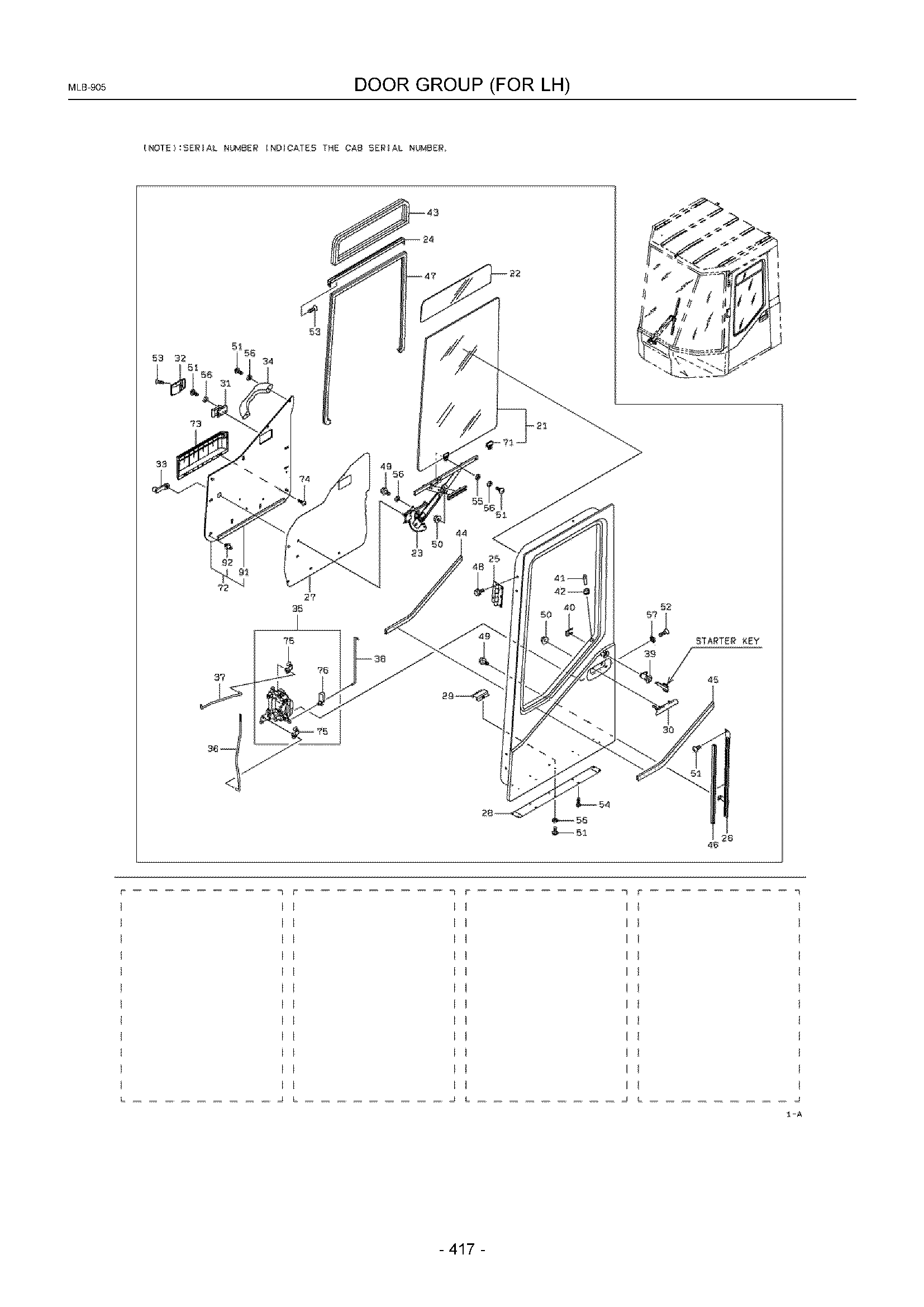

Заводская схема «Дверь группа (для LH)» для HITACHI ZW370. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 000A | KC3752121530 | Дверь в сборе | 1 |
| 21A | KC3201160240 | Стекло, окно | 1 |
| 22A | KC3201160260 | Стекло, окно | 1 |
| 23A | KC4546060030 | Регулятор | 1 |
| 24A | KC3353020010 | Рамка окна | 1 |
| 25A | KC3989021000 | Петля | 2 |
| 26A | KC4543320130 | Направляющая | 1 |
| 27A | KC3371220070 | Лист, кабина | 1 |
| 28A | KC4160135410 | Пластина | 1 |
| 29A | KC3544021400 | Ограничитель | 1 |
| 30A | KC3812660020 | Рукоятка, дверь | 1 |
| 31A | KC3812660010 | Рукоятка, дверь | 1 |
| 32A | KC3114060010 | Чашка | 1 |
| 33A | KC3812060050 | Рукоятка | 1 |
| 34A | KC3812020410 | Рукоятка | 1 |
| 35A | KC4585060020 | Блокировка в сборе, дверь | 1 |
| 36A | KC4587023320 | Шток | 1 |
| 37A | KC3817130740 | Штанга, роунд | 1 |
| 38A | KC3817121920 | Штанга, роунд | 1 |
| 39A | KC3480070210 | Гидроцилиндр | 1 |
| 40A | KC3297070040 | Зажим | 1 |
| 41A | KC3781060090 | Ручка | 1 |
| 42A | KC3305760030 | Уплотнительная втулка | 1 |
| 43A | KC3404160090 | Стрип, уплотнение | 1 |
| 44A | KC3404160120 | Стрип, уплотнение | 1 |
| 45A | KC3404160180 | Стрип, уплотнение | 1 |
| 46A | KC3404160140 | Стрип, уплотнение | 1 |
| 47A | KC3404160110 | Стрип, уплотнение | 1 |
| 48A | KC6180208016 | Болт, флангед | 4 |
| 49A | KC6180206010 | Болт, флангед | 5 |
| 50A | KC6248021061 | Гайка, флангед | 4 |
| 51A | KC6225651610 | Винт | 9 |
| 52A | KC6225751620 | Винт | 3 |
| 53A | KC6225751512 | Винт | 3 |
| 54A | KC6226116016 | Винт, таппинг | 8 |
| 55A | KC6270140061 | Шайба, плане | 2 |
| 56A | KC6272106100 | Пружинная шайба | 12 |
| 57A | KC6276137061 | Шайба, зуб | 3 |
| 71A | KC4355020590 | Держатель | 2 |
| 72A | KC3975021780 | Панель | 1 |
| 73A | KC3114060020 | Чашка | 1 |
| 74A | KC6225651416 | Винт | 5 |
| 75A | KC4355060050 | Держатель | 2 |
| 76A | KC4355060070 | Держатель | 1 |
| 91A | KC3568033290 | Спонге | 1 |
| 92A | KC3297020030 | Зажим | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW370 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
