Трансмиссия группа — HITACHI ZW370

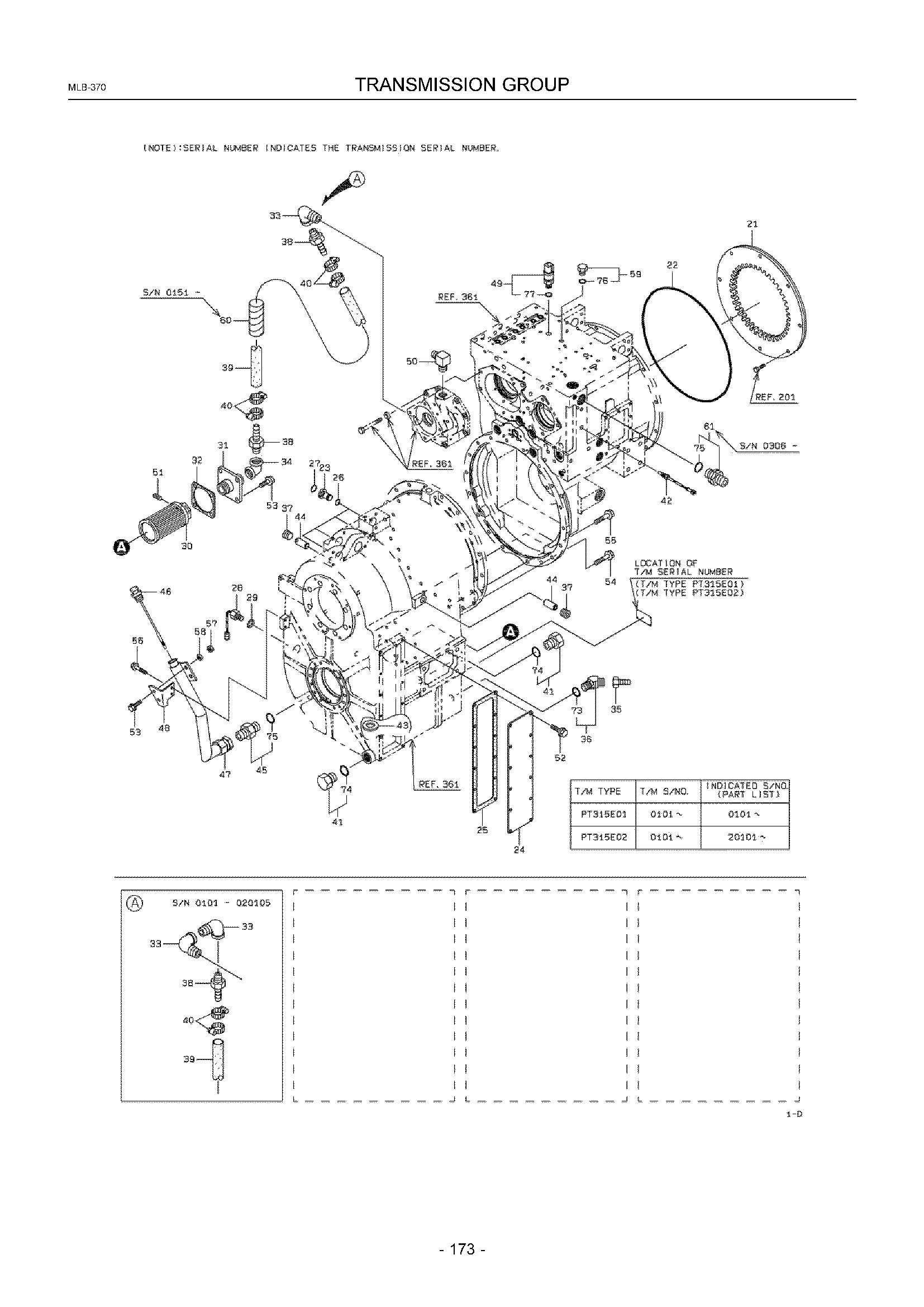

Заводская схема «Трансмиссия группа» для HITACHI ZW370. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 000A | KC3742121170 | Трансмиссия в сборе | 1 |
| 000B | KC3742121480 | Трансмиссия в сборе | 1 |
| 000C | KC3742121530 | Трансмиссия в сборе | 1 |
| 000D | KC3742121560 | Трансмиссия в сборе | 1 |
| 000E | KC3742121580 | Трансмиссия в сборе | 1 |
| 000F | KC3742121770 | Трансмиссия в сборе | 1 |
| 21A | KC3240023120 | Шестерня | 1 |
| 22A | KC4713121950 | Кольцо, O | 1 |
| 23A | KC3575020460 | Втулка | 4 |
| 24A | KC4162036690 | Пластина | 1 |
| 25A | KC3199026910 | Прокладка | 1 |
| 26A | KC6521018020 | Кольцо, O | 4 |
| 27A | KC6521018024 | Кольцо, O | 4 |
| 28A | KC3505160080 | Выключатель, проксимитй | 1 |
| 29A | KC3199020970 | Прокладка | 1 |
| 30A | KC4033060040 | Фильтр | 1 |
| 31A | KC3890120140 | Штуцер, разъём | 1 |
| 32A | KC3199020410 | Прокладка | 1 |
| 32B | KC3199027420 | Прокладка | 1 |
| 32C | KC3199028430 | Прокладка | 1 |
| 33A | KC6920514000 | Штуцер, угловой штуцер | 2 |
| 33B | KC6920514000 | Штуцер, угловой штуцер | 1 |
| 34A | KC6920314000 | Штуцер, угловой штуцер | 1 |
| 35A | KC8851103121 | Ниппель, шланг | 1 |
| 36A | KC8824107212 | Адаптер, угловой штуцер | 1 |
| 37A | KC8839016108 | Пробка | 2 |
| 38A | KC8851101240 | Ниппель, шланг | 2 |
| 39A | KC6705938000 | Шланг | |
| 40A | KC6900205700 | Лента, шланг | 4 |
| 41A | KC8839021316 | Пробка | 2 |
| 42A | KC3582960080 | Датчик, температуре | 1 |
| 43A | KC4416060010 | Магнит | 1 |
| 44A | KC4000043730 | Палец | 2 |
| 45A | KC8820106720 | Адаптер | 1 |
| 46A | KC3325860070 | Указатель, уровень | 1 |
| 47A | KC3877533280 | Трубка, масляный | 1 |
| 48A | KC4175056080 | Пластина | 1 |
| 49A | KC3583060090 | Датчик, давление | 1 |
| 50A | KC8824103416 | Адаптер, угловой штуцер | 1 |
| 51A | KC6113105010 | Болт, разъём | 1 |
| 52A | KC6180210020 | Болт, флангед | 12 |
| 53A | KC6180210025 | Болт, флангед | 6 |
| 54A | KC6180212035 | Болт, флангед | 16 |
| 55A | KC6180212065 | Болт, флангед | 2 |
| 56A | KC6180208016 | Болт, флангед | 2 |
| 57A | KC6240181101 | Гайка | 2 |
| 58A | KC6270140101 | Шайба, плане | 2 |
| 59A | KC8839021304 | Пробка | 1 |
| 60A | KC6908123000 | Трубка, спирал | |
| 61A | KC3023029030 | Адаптер | 1 |
| 73A | KC6521012024 | Кольцо, O | 1 |
| 74A | KC6521012029 | Кольцо, O | 1 |
| 75A | KC6521012038 | Кольцо, O | 1 |
| 76A | KC6521012011 | Кольцо, O | 1 |
| 77A | KC6521012014 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW370 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
