Лоадинг гидравлический линия - стрела — HITACHI ZW370

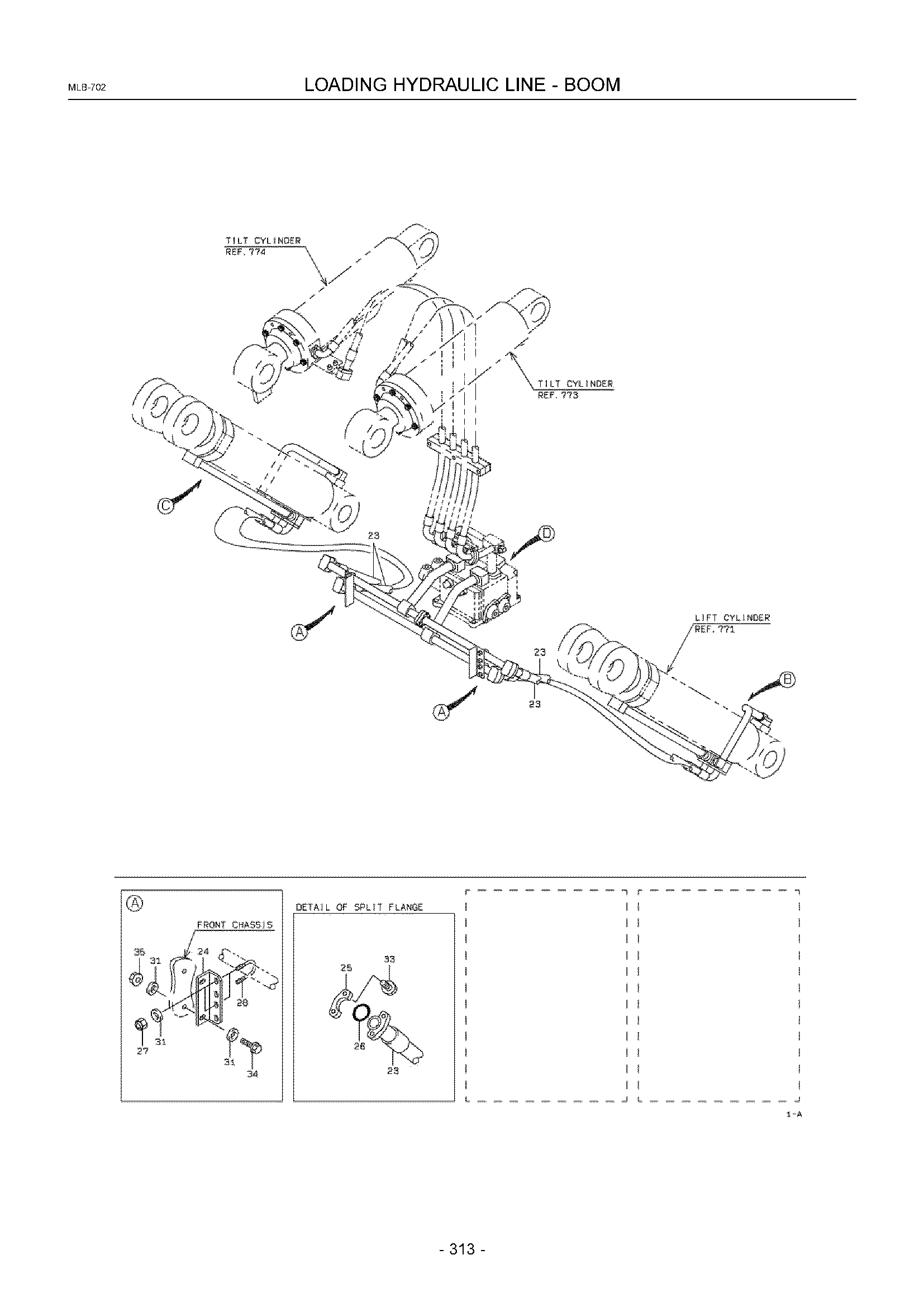

Заводская схема «Лоадинг гидравлический линия - стрела» для HITACHI ZW370. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3877532290 | Трубка, масляный | 1 |
| 22A | KC3877532300 | Трубка, масляный | 1 |
| 23A | KC6867860104 | Шланг, высокий давление | 4 |
| 24A | KC3050241610 | Угол | 2 |
| 25A | KC6981125210 | Фланец, разрезной | 16 |
| 26A | KC6522031024 | Кольцо, O | 9 |
| 27A | KC8803106101 | Гайка, селф-локкинг | 8 |
| 28A | KC4396220030 | Болт, U | 4 |
| 29A | KC3877532330 | Трубка, масляный | 1 |
| 30A | KC6522031027 | Кольцо, O | 2 |
| 31A | KC4601121300 | Шайба, плане | 16 |
| 32A | KC6180212065 | Болт, флангед | 8 |
| 33A | KC6180210030 | Болт, флангед | 36 |
| 34A | KC6180210045 | Болт, флангед | 4 |
| 35A | KC6248021101 | Гайка, флангед | 4 |
| 51A | KC3877532240 | Трубка, масляный | 1 |
| 52A | KC3877532260 | Трубка, масляный | 1 |
| 53A | KC6522031024 | Кольцо, O | 2 |
| 54A | KC4396220030 | Болт, U | 1 |
| 55A | KC8803106101 | Гайка, селф-локкинг | 2 |
| 56A | KC4601121300 | Шайба, плане | 2 |
| 57A | KC6180210050 | Болт, флангед | 8 |
| 59A | KC6180210020 | Болт, флангед | 2 |
| 61A | KC3877532250 | Трубка, масляный | 1 |
| 62A | KC3877532270 | Трубка, масляный | 1 |
| 63A | KC6522031024 | Кольцо, O | 2 |
| 64A | KC4396220030 | Болт, U | 1 |
| 65A | KC8803106101 | Гайка, селф-локкинг | 2 |
| 66A | KC4601121300 | Шайба, плане | 2 |
| 67A | KC6180210050 | Болт, флангед | 8 |
| 69A | KC6180210020 | Болт, флангед | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW370 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
