Топливный линия — HITACHI ZW370

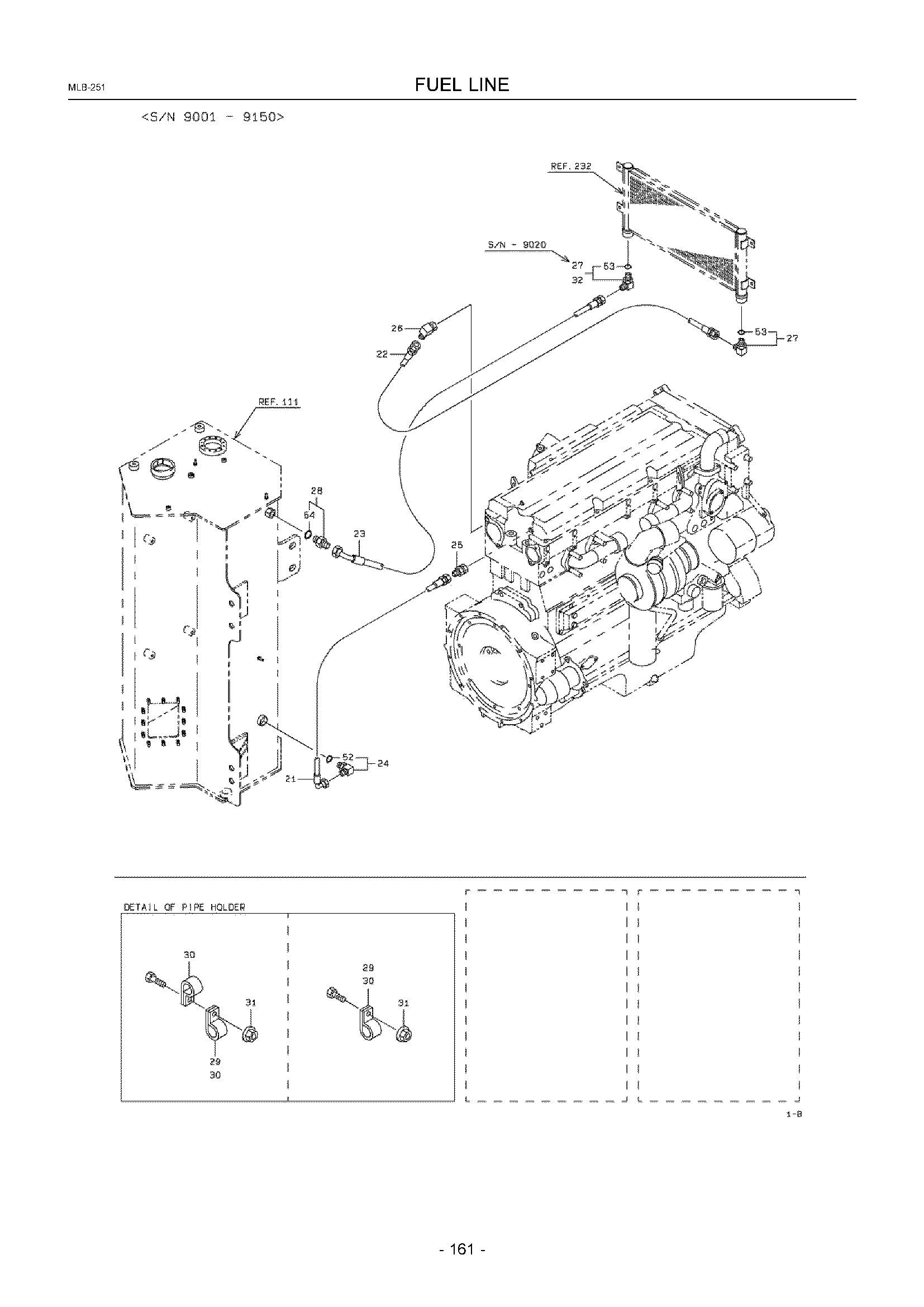

Заводская схема «Топливный линия» для HITACHI ZW370. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC6803530245 | Шланг, высокий давление | 1 |
| 21B | KC6803530255 | Шланг, высокий давление | 1 |
| 21C | KC6803530260 | Шланг, высокий давление | 1 |
| 22A | KC6825550215 | Шланг, высокий давление | 1 |
| 22B | KC6825550235 | Шланг, высокий давление | 1 |
| 22C | KC6825550308 | Шланг, высокий давление | 1 |
| 23A | KC6824550305 | Шланг, высокий давление | 1 |
| 23B | KC6824550300 | Шланг, высокий давление | 1 |
| 23C | KC6824550395 | Шланг, высокий давление | 1 |
| 24A | KC3024123660 | Адаптер, угловой штуцер | 1 |
| 25A | KC3025020240 | Адаптер, унион | 1 |
| 26A | KC3024220440 | Адаптер, угловой штуцер унион | 1 |
| 27A | KC3024123620 | Адаптер, угловой штуцер | 2 |
| 27B | KC3024123620 | Адаптер, угловой штуцер | 1 |
| 28A | KC8820106712 | Адаптер | 1 |
| 29A | KC7200111800 | Держатель, трубка | 6 |
| 30A | KC7201028000 | Держатель, шланг | 9 |
| 30B | KC7201028000 | Держатель, шланг | 12 |
| 31A | KC6248021081 | Гайка, флангед | 12 |
| 31B | KC6248021081 | Гайка, флангед | 13 |
| 31C | KC6248021081 | Гайка, флангед | 16 |
| 32A | KC3024126340 | Адаптер, угловой штуцер | 1 |
| 33A | KC4171232180 | Пластина | 1 |
| 34A | KC4171154320 | Пластина | 1 |
| 34B | KC4171348250 | Пластина | 1 |
| 52A | KC6521012024 | Кольцо, O | 1 |
| 53A | KC6521012029 | Кольцо, O | 1 |
| 54A | KC6521012024 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW370 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
