Электрооборудование группа (для кондиционер) — HITACHI ZW370

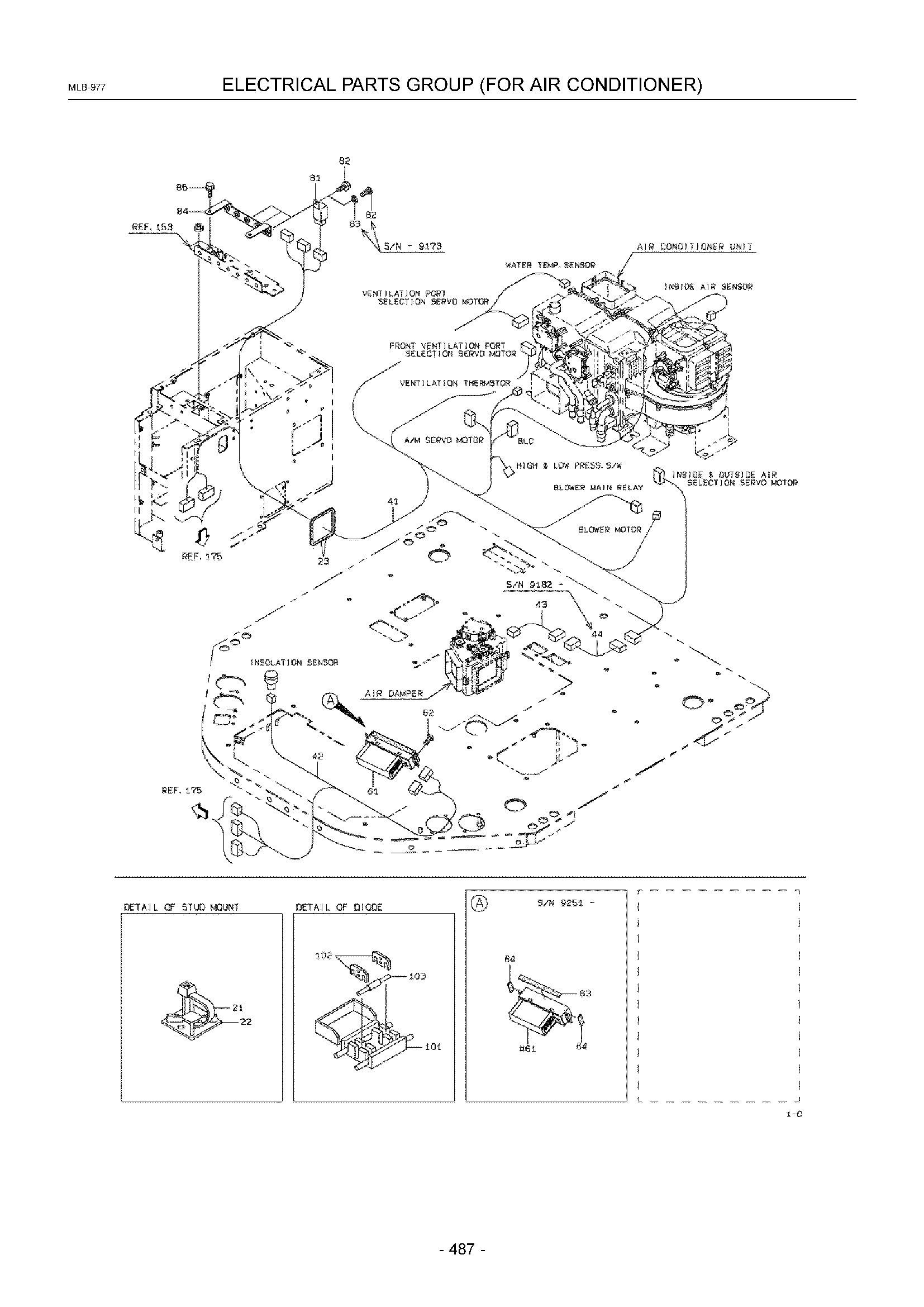

Заводская схема «Электрооборудование группа (для кондиционер)» для HITACHI ZW370. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3292370090 | Хомут, шланг | 1 |
| 22A | KC3292370190 | Хомут, шланг | 1 |
| 23A | KC4085070280 | Втулка, еластик | 2 |
| 41A | KC3319351410 | Трос в сборе | 1 |
| 42A | KC3319325910 | Трос в сборе | 1 |
| 43A | KC3319325920 | Трос в сборе | 1 |
| 44A | KC3319060180 | Трос | 1 |
| 61A | KC3975460070 | Панель в сборе, управление | 1 |
| 62A | KC3510020180 | Винт | 4 |
| 63A | KC3371329920 | Лист, резиновый | 1 |
| 64A | KC3371331580 | Лист, резиновый | 2 |
| 81A | KC4505060050 | Реле | 3 |
| 82A | KC6225651616 | Винт | 3 |
| 82B | KC6180206012 | Болт, флангед | 3 |
| 83A | KC6272106100 | Пружинная шайба | 3 |
| 84A | KC4175126110 | Пластина | 1 |
| 85A | KC6180206020 | Болт, флангед | 2 |
| 101A | KC3330070050 | Разъём | 1 |
| 102A | KC3593070010 | Клемма | 2 |
| 103A | KC3640570020 | Диод | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW370 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
