Радиатор группа — HITACHI ZW370

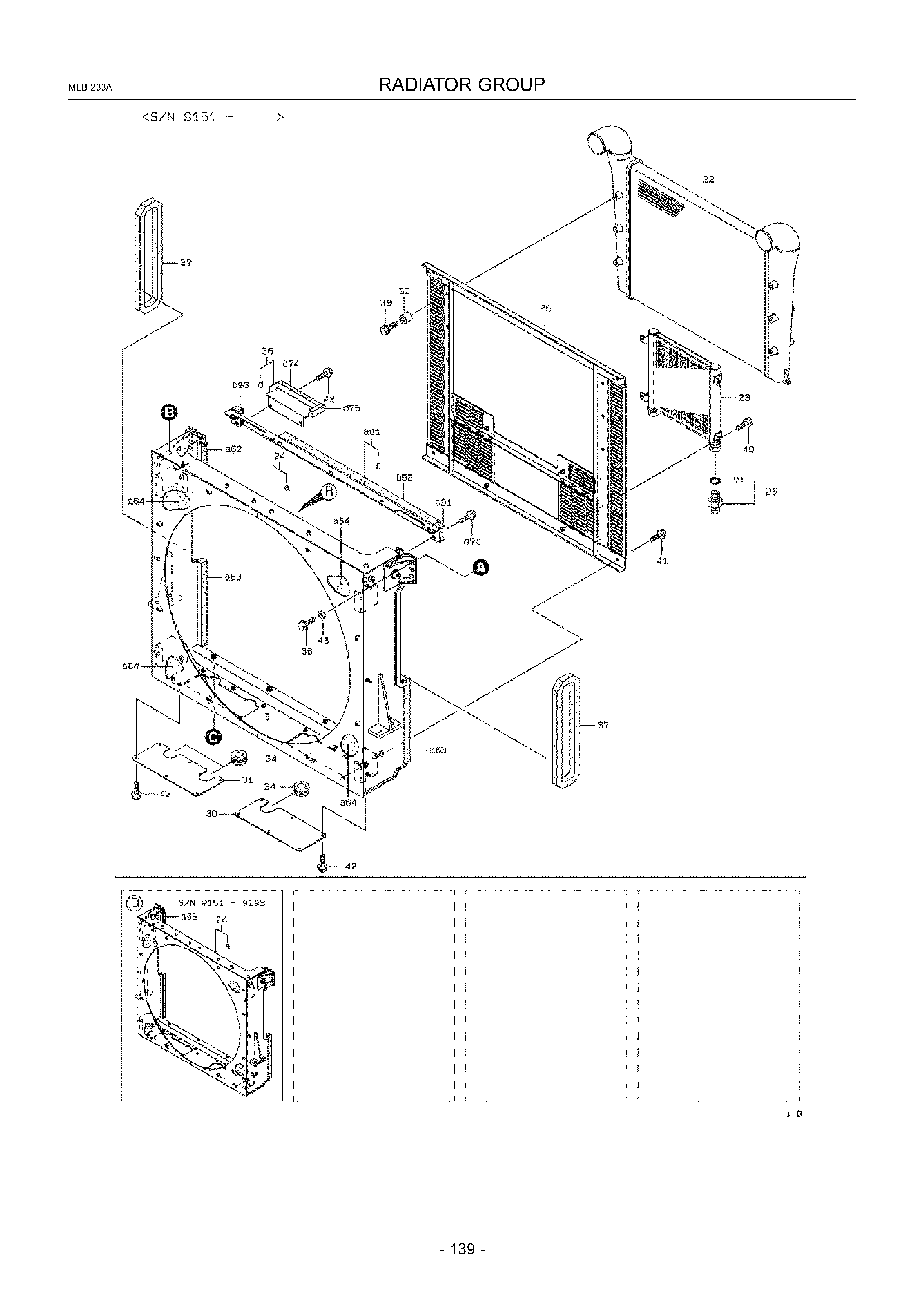

Заводская схема «Радиатор группа» для HITACHI ZW370. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC4472164350 | Радиатор в сборе | 1 |
| 22A | KC3281560100 | Радиатор в сборе, воздушный | 1 |
| 23A | KC3281660440 | Радиатор, масляный | 1 |
| 23B | KC3281660530 | Радиатор, масляный | 1 |
| 24A | KC3643621270 | Воздуховод, радиатор | 1 |
| 24B | KC3643621370 | Воздуховод, радиатор | 1 |
| 24C | KC3643621410 | Воздуховод, радиатор | 1 |
| 25A | KC4091022030 | Кронштейн в сборе | 1 |
| 26A | KC3023020050 | Адаптер | 2 |
| 27A | KC8851103200 | Ниппель, шланг | 1 |
| 28A | KC4165026260 | Пластина в сборе | 1 |
| 28B | KC4165027190 | Пластина в сборе | 1 |
| 28C | KC4165027200 | Пластина в сборе | 1 |
| 29A | KC4171232220 | Пластина | 2 |
| 30A | KC4171232240 | Пластина | 1 |
| 30B | KC4171333580 | Пластина | 1 |
| 31A | KC4171232250 | Пластина | 1 |
| 31B | KC4171333590 | Пластина | 1 |
| 32A | KC4378023200 | Бобышка | 6 |
| 33A | KC3023024950 | Адаптер | 2 |
| 33B | KC3023024950 | Адаптер | 1 |
| 34A | KC6580150090 | Втулка, еластик | 3 |
| 35A | KC4165026270 | Пластина в сборе | 1 |
| 36A | KC4165026280 | Пластина в сборе | 1 |
| 36B | KC4165027210 | Пластина в сборе | 1 |
| 37A | KC3568127950 | Спонге | 2 |
| 38A | KC6180212035 | Болт, флангед | 6 |
| 39A | KC6180212045 | Болт, флангед | 6 |
| 40A | KC6180210030 | Болт, флангед | 4 |
| 41A | KC6180212030 | Болт, флангед | 12 |
| 41B | KC6180212030 | Болт, флангед | 14 |
| 41C | KC6180212030 | Болт, флангед | 10 |
| 42A | KC6180208020 | Болт, флангед | 26 |
| 42B | KC6180208020 | Болт, флангед | 19 |
| 43A | KC6271018121 | Шайба, плане | 16 |
| 44A | KC3877535640 | Трубка, масляный | 1 |
| 44B | KC3877536450 | Трубка, масляный | 1 |
| 45A | KC3622760150 | Бак, водяной | 1 |
| 45B | KC3622760210 | Бак, водяной | 1 |
| 46A | KC3875222140 | Трубка, водяной | 1 |
| 47A | KC4311026340 | Шланг, водяной | 2 |
| 48A | KC6903007900 | Лента, хосе-хигх крутящий момент | 4 |
| 49A | KC6704009000 | Шланг, подогрев ресистинг LP | |
| 50A | KC6704009000 | Шланг, подогрев ресистинг LP | |
| 50B | KC6704008000 | Шланг, подогрев ресистинг LP | |
| 51A | KC6900203100 | Лента, шланг | 6 |
| 51B | KC6900202200 | Лента, шланг | 2 |
| 52A | KC6180212025 | Болт, флангед | 6 |
| 53A | KC6521022045 | Кольцо, O | 1 |
| 53B | KC6521012045 | Кольцо, O | 1 |
| 54A | KC6180208030 | Болт, флангед | 2 |
| 54B | KC6180208040 | Болт, флангед | 2 |
| 55A | KC6180208025 | Болт, флангед | 4 |
| 56A | KC3867770410 | Лента, шланг | 4 |
| 57A | KC6180212016 | Болт, флангед | 4 |
| 61A | KC4165026240 | Пластина в сборе | 1 |
| 62A | KC3568127430 | Спонге | 2 |
| 62B | KC3568131100 | Спонге | 2 |
| 63A | KC3568127440 | Спонге | 2 |
| 64A | KC3568122880 | Спонге | 4 |
| 66A | KC3568127450 | Спонге | 1 |
| 70A | KC6180210025 | Болт, флангед | 4 |
| 71A | KC6521012029 | Кольцо, O | 1 |
| 72A | KC6521012029 | Кольцо, O | 1 |
| 73A | KC3568127460 | Спонге | 1 |
| 74A | KC3568127470 | Спонге | 1 |
| 75A | KC3568127480 | Спонге | 1 |
| 76A | KC3221170230 | Колпачок в сборе | 1 |
| 77A | KC3673370080 | Трубка, винйл | 1 |
| 91A | KC3568127400 | Спонге | 1 |
| 92A | KC3568127420 | Спонге | 1 |
| 93A | KC3568127700 | Спонге | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW370 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
