Лоадинг гидравлический линия - передний шасси — HITACHI ZW370

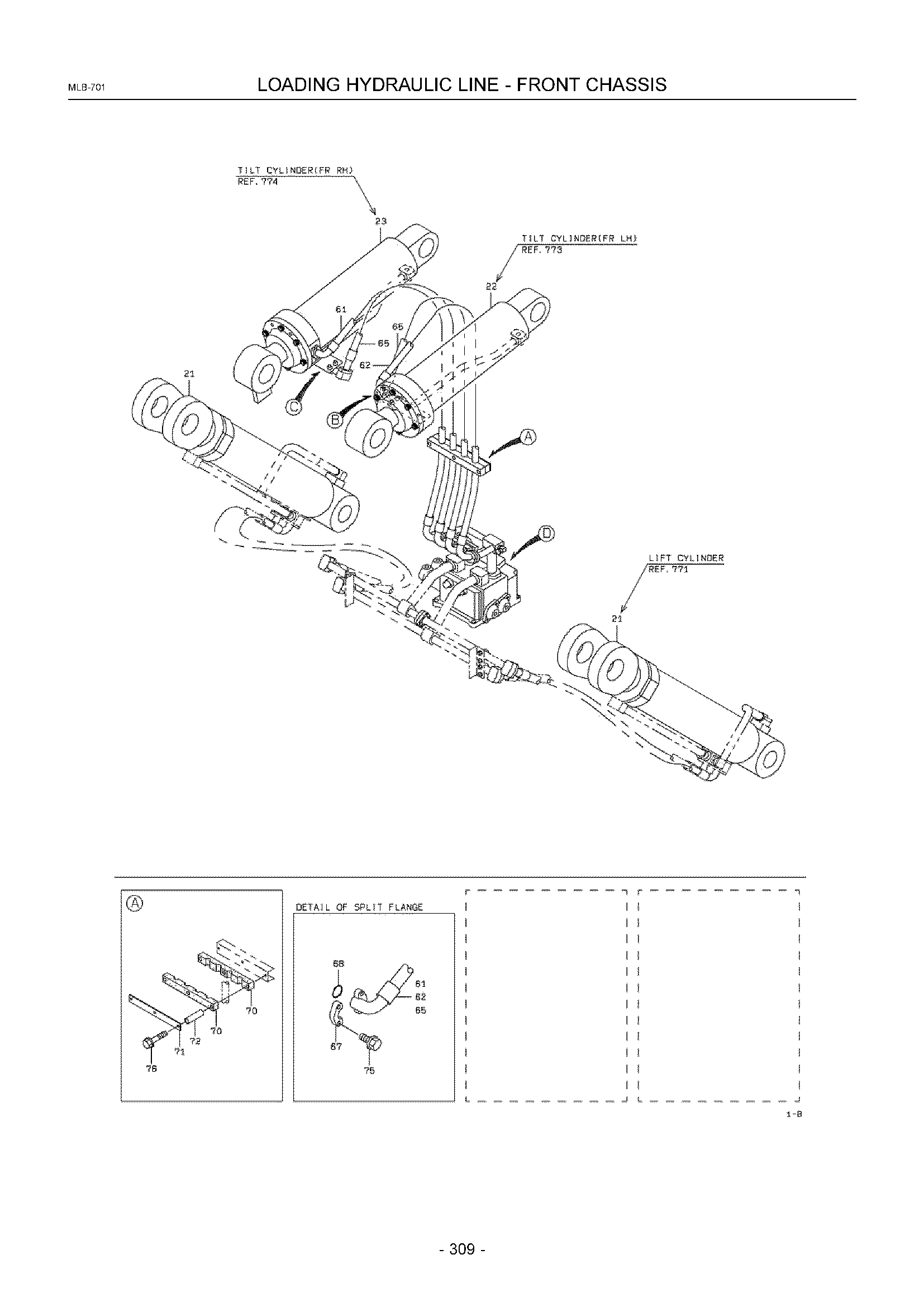

Заводская схема «Лоадинг гидравлический линия - передний шасси» для HITACHI ZW370. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3482022430 | Гидроцилиндр в сборе, масляный | 2 |
| 22A | KC3482066250 | Гидроцилиндр в сборе, масляный | 1 |
| 22B | KC3482067420 | Гидроцилиндр в сборе, масляный | 1 |
| 23A | KC3482066260 | Гидроцилиндр в сборе, масляный | 1 |
| 23B | KC3482067430 | Гидроцилиндр в сборе, масляный | 1 |
| 41A | KC3853260940 | Клапан в сборе, мултипле управление | 1 |
| 42A | KC6180212050 | Болт, флангед | 4 |
| 61A | KC4311370880 | Шланг, высокий давление | 1 |
| 61B | KC4311357710 | Шланг, высокий давление | 1 |
| 62A | KC4311370870 | Шланг, высокий давление | 1 |
| 62B | KC4311357700 | Шланг, высокий давление | 1 |
| 63A | KC3875552660 | Трубка, масляный | 1 |
| 63B | KC3877532210 | Трубка, масляный | 1 |
| 64A | KC3877528600 | Трубка, масляный | 1 |
| 64B | KC3877532190 | Трубка, масляный | 1 |
| 65A | KC6867850150 | Шланг, высокий давление | 2 |
| 65B | KC6867858150 | Шланг, высокий давление | 2 |
| 65C | KC6867858147 | Шланг, высокий давление | 2 |
| 66A | KC4160824810 | Пластина | 2 |
| 67A | KC6981119210 | Фланец, разрезной | 16 |
| 68A | KC6522031019 | Кольцо, O | 8 |
| 69A | KC6522031027 | Кольцо, O | 2 |
| 70A | KC3292320680 | Хомут, шланг | 2 |
| 70B | KC3292321070 | Хомут, шланг | 2 |
| 71A | KC4160543570 | Пластина | 1 |
| 72A | KC3872020390 | Трубка | 3 |
| 73A | KC3096060010 | Угловой штуцер | 1 |
| 74A | KC6105712035 | Болт | 8 |
| 75A | KC6180210030 | Болт, флангед | 34 |
| 76A | KC6180210085 | Болт, флангед | 3 |
| 77A | KC6272112100 | Пружинная шайба | 8 |
| 78A | KC6248021101 | Гайка, флангед | 2 |
| 79A | KC6180210020 | Болт, флангед | 2 |
| 91A | KC8839021304 | Пробка | 1 |
| 92A | KC3875550610 | Трубка, масляный | 1 |
| 93A | KC4175043950 | Пластина | 1 |
| 94A | KC6522031019 | Кольцо, O | 1 |
| 95A | KC4396220020 | Болт, U | 1 |
| 96A | KC8803106101 | Гайка, селф-локкинг | 2 |
| 97A | KC4601121300 | Шайба, плане | 2 |
| 98A | KC6180210045 | Болт, флангед | 4 |
| 101A | KC6180212020 | Болт, флангед | 2 |
| 102A | KC3875590220 | Трубка, масляный | 1 |
| 103A | KC4175043960 | Пластина | 1 |
| 104A | KC6522031019 | Кольцо, O | 1 |
| 105A | KC4396220020 | Болт, U | 1 |
| 106A | KC8803106101 | Гайка, селф-локкинг | 2 |
| 107A | KC4601121300 | Шайба, плане | 2 |
| 108A | KC6180210045 | Болт, флангед | 4 |
| 109A | KC6180212020 | Болт, флангед | 2 |
| 110A | KC8839021304 | Пробка | 1 |
| 111A | KC8839021308 | Пробка | 1 |
| 121A | KC6521012011 | Кольцо, O | 1 |
| 122A | KC6521012018 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW370 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
