Гидравлический линия - вентилятор гидромотор — HITACHI ZW370

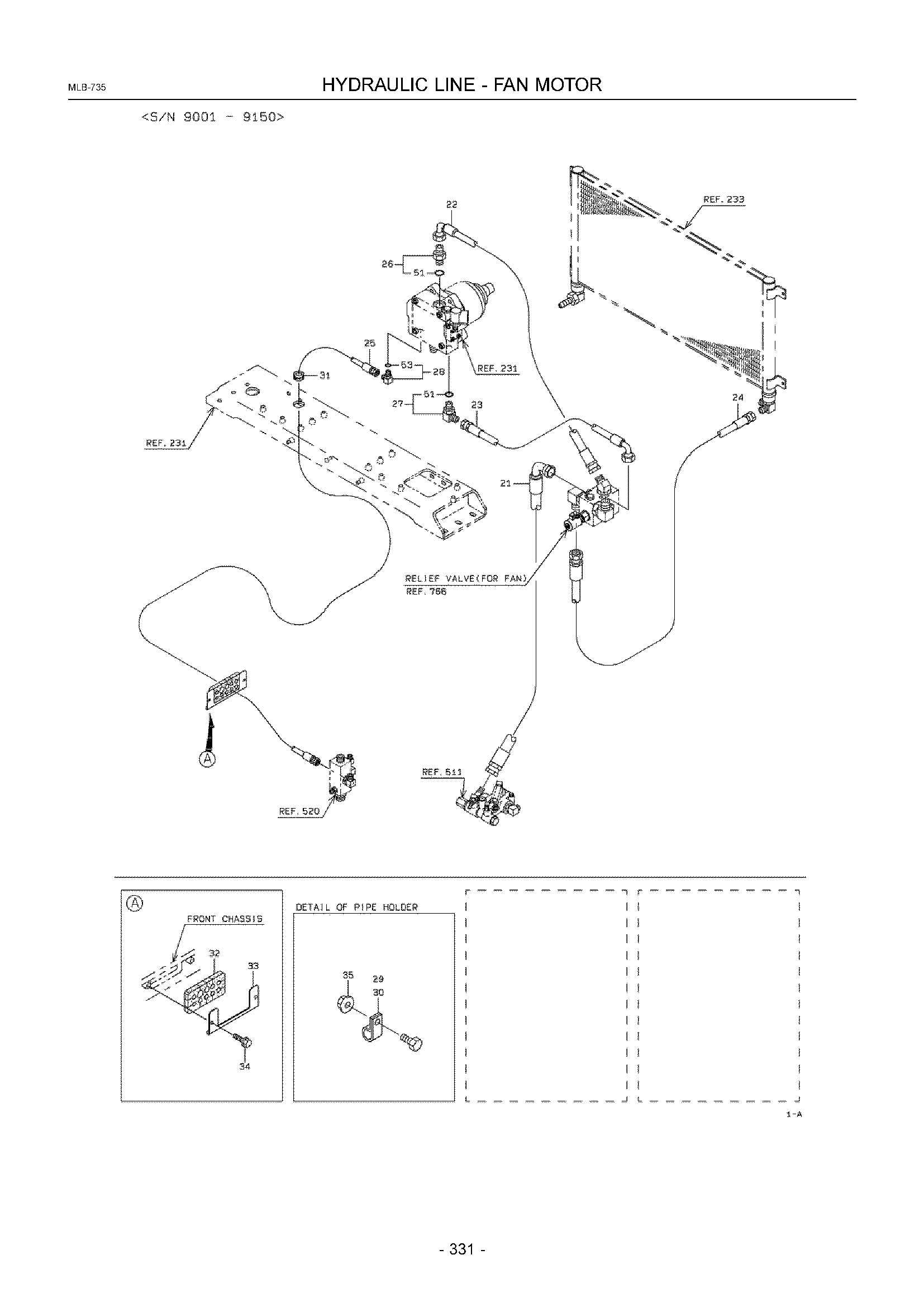

Заводская схема «Гидравлический линия - вентилятор гидромотор» для HITACHI ZW370. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC6863560330 | Шланг, высокий давление | 1 |
| 21B | KC6863560337 | Шланг, высокий давление | 1 |
| 21C | KC6865560320 | Шланг, высокий давление | 1 |
| 22A | KC6863560063 | Шланг, высокий давление | 1 |
| 23A | KC6823560054 | Шланг, высокий давление | 1 |
| 23B | KC6825560070 | Шланг, высокий давление | 1 |
| 24A | KC6825560086 | Шланг, высокий давление | 1 |
| 24B | KC6825560080 | Шланг, высокий давление | 1 |
| 24C | KC6823560097 | Шланг, высокий давление | 1 |
| 25A | KC6805520408 | Шланг, высокий давление | 1 |
| 26A | KC8820106716 | Адаптер | 1 |
| 26B | KC8820106716 | Адаптер | 2 |
| 27A | KC8824107116 | Адаптер, угловой штуцер | 1 |
| 27B | KC3024220160 | Адаптер, угловой штуцер унион | 1 |
| 28A | KC3024121330 | Адаптер, угловой штуцер | 1 |
| 29A | KC7201037000 | Держатель, шланг | 6 |
| 30A | KC7200111500 | Держатель, трубка | 10 |
| 30B | KC7200111500 | Держатель, трубка | 11 |
| 31A | KC6580131090 | Втулка, еластик | 1 |
| 31B | KC6580120090 | Втулка, еластик | 1 |
| 32A | KC3305720930 | Уплотнительная втулка | 1 |
| 33A | KC4160720620 | Пластина | 1 |
| 34A | KC6180208012 | Болт, флангед | 2 |
| 35A | KC6248021081 | Гайка, флангед | 10 |
| 35B | KC6248021081 | Гайка, флангед | 11 |
| 35C | KC6248021081 | Гайка, флангед | 16 |
| 51A | KC6521012029 | Кольцо, O | 1 |
| 53A | KC6521012018 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW370 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
