Муфта в сборе — HITACHI ZW370

Заводская схема «Муфта в сборе» для HITACHI ZW370. Каталожные номера деталей, позиции, применяемость и запрос цены.

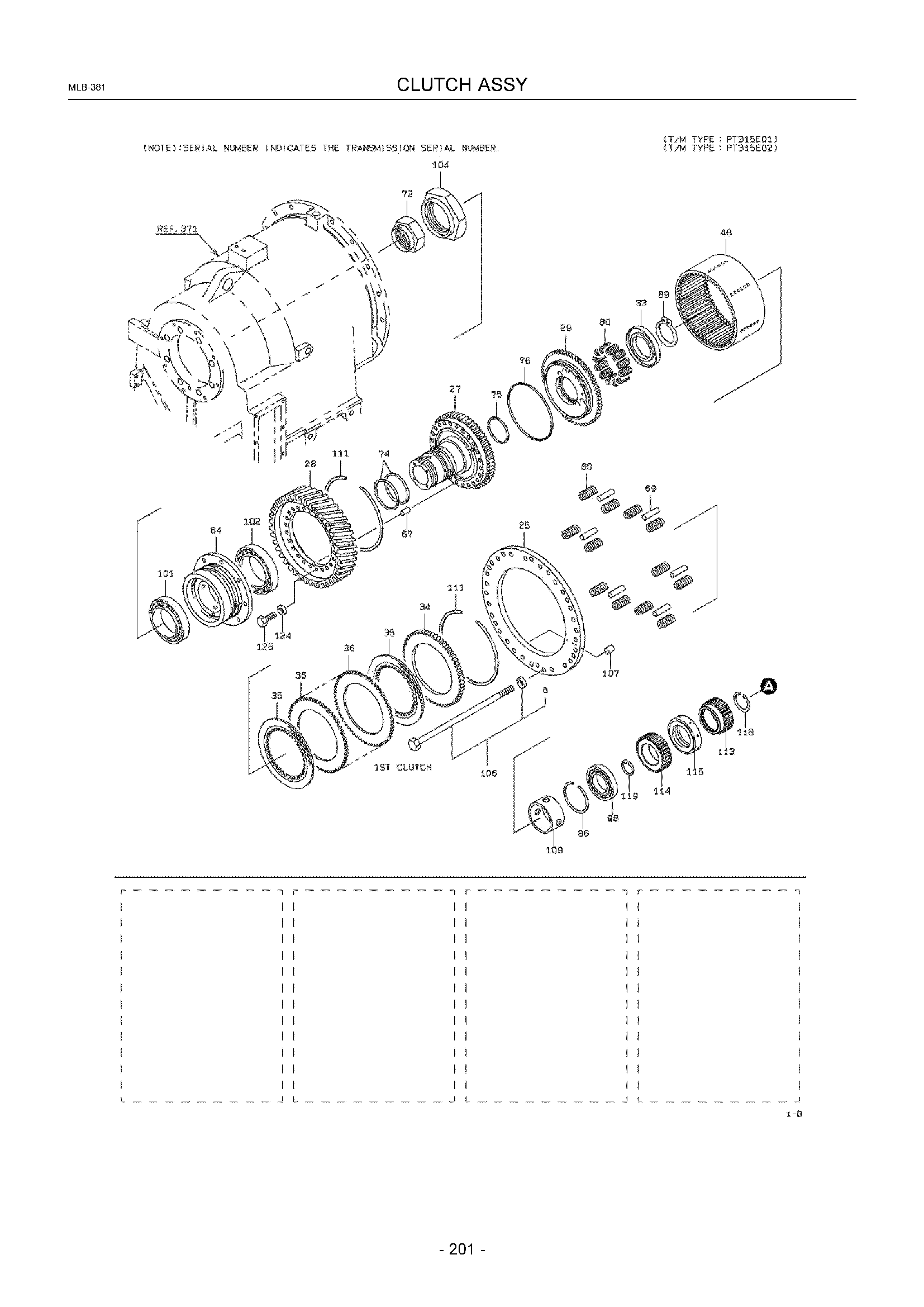

Схема Муфта в сборе HITACHI ZW370

Детали на схеме

Поз.Каталожный номерНаименованиеКол.
000AKC3287221750Муфта в сборе1
21AKC3790421030Корпус в сборе1
22AKC3790023570Корпус1
23AKC4162121480Пластина1
24AKC3790025330Корпус1
25AKC4162129810Пластина1
26AKC3805020920HUB1
27AKC3805020040HUB1
28AKC3240025130Шестерня1
29AKC3996020490Поршень1
30AKC3996021800Поршень1
31AKC3996021750Поршень2
32AKC3996021790Поршень1
33AKC4495520010Фиксатор, пружина2
34AKC4162121060Пластина2
35AKC3721320050Дисковый, фрикционный13
36AKC3721220010Дисковый, сепаратион11
37AKC3721260020Дисковый, сепаратион23
38AKC3721360070Дисковый, фрикционный7
39AKC3551020590Спидер1
40AKC3551020160Спидер1
41AKC3551020580Спидер1
42AKC3758420020Барабан, муфта1
43AKC3758220010Барабан в сборе, муфта1
44AKC3242120090Шестерня, интернал1
45AKC3240520250Шестерня в сборе1
46AKC3240520020Шестерня в сборе1
47AKC3240520030Шестерня в сборе1
48AKC3758420010Барабан, муфта1
49AKC3240520040Шестерня в сборе1
50AKC3240520050Шестерня в сборе1
51AKC3450122410Вал в сборе1
52AKC3242520090Шестерня, SUN1
53AKC3450122420Вал в сборе1
54AKC3243120090Шестерня, планет4
55AKC3243120100Шестерня, планет4
56AKC3243120080Шестерня, планет3
57AKC4004020550Палец, планет4
58AKC4004020490Палец, планет4
59AKC4004020280Палец, планет3
60AKC4600020420Шайба8
61AKC4600020310Шайба22
62AKC3240024620Шестерня1
63AKC3575024320Втулка1
64AKC4496020200Фиксатор, подшипник1
65AKC4162121070Пластина1
66AKC4520020800Кольцо1
67AKC4001020080Палец, страигхт2
68AKC4001020580Палец, страигхт12
69AKC4001020590Палец, страигхт12
70AKC4200660370Подшипник, неедле1
71AKC6301106025Палец, пружина4
72AKC3760020420Гайка1
73AKC4530160130Кольцо, поршень2
74AKC4530160100Кольцо, поршень2
75AKC4714220180Кольцо, U2
76AKC4714220170Кольцо, U2
77AKC4714220190Кольцо, U3
78AKC4714220200Кольцо, U2
79AKC4714220210Кольцо, U2
80AKC3560020200Пружина36
81AKC3560020210Пружина18
82AKC4531120350Кольцо, стопорный3
83AKC4531120340Кольцо, стопорный2
84AKC4531120360Кольцо, стопорный1
85AKC4531120390Кольцо, стопорный1
86AKC4531120370Кольцо, стопорный1
87AKC4531120170Кольцо, стопорный1
88AKC4531120380Кольцо, стопорный1
89AKC6381100078Кольцо, стопорный2
90AKC6381100065Кольцо, стопорный3
91AKC6381100060Кольцо, стопорный1
92AKC6381100055Кольцо, стопорный1
93AKC6301105025Палец, пружина7
94AKC3306560110Каге, неедле8
95AKC3306560040Каге, неедле8
96AKC3306560120Каге, неедле7
97AKC4200160030Подшипник, шарик1
98AKC7810106013Подшипник, шарик1
99AKC7810106922Подшипник, шарик1
100AKC4200460300Подшипник, тапер каток2
101AKC7825532020Подшипник, каток1
102AKC7825532021Подшипник, каток1
103AKC3760024980Гайка1
104AKC3760020550Гайка1
105AKC6521028060Кольцо, O2
106AKC4392520210Болт комплект11
107AKC4001020090Палец, страигхт8
108AKC3243120070Шестерня, планет4
109AKC3575024380Втулка1
110AKC6521018018Кольцо, O1
111AKC4531120320Кольцо, стопорный4
112AKC3650020010Амортизатор11
113AKC3242520620Шестерня, SUN1
114AKC3242520540Шестерня, SUN1
115AKC4520029390Кольцо1
116AKC4600023970Шайба1
117AKC6381100035Кольцо, стопорный1
118AKC6381400075Кольцо, стопорный1
119AKC6381100075Кольцо, стопорный1
120AKC3996022300Поршень1
121AKC4520029380Кольцо1
122AKC6110110035Болт, разъём16
123AKC6103312150Болт2
124AKC6271018121Шайба, плане22
125AKC6100512035Болт22
126AKC4161529610Пластина1
127AKC4714260120Кольцо, U1
128AKC4600024470Шайба1
129AKC3560020220Пружина12
130AKC6110105010Болт, разъём1
131AKC4600021130Шайба1
132AKC3721360340Дисковый, фрикционный16

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW370 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
