Гидравлический линия -навесное оборудование(для укороченный стрела) — HITACHI ZW370

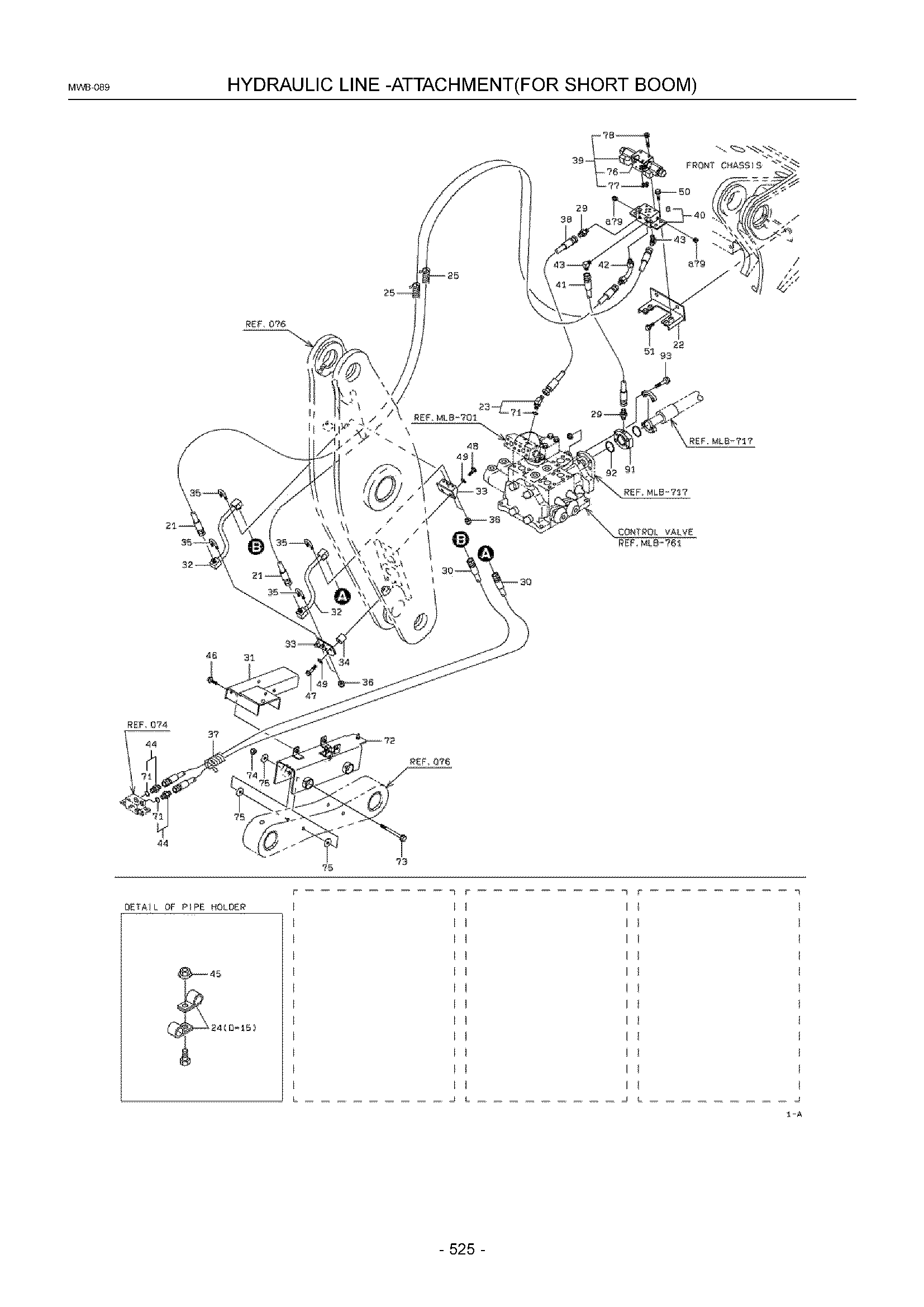

Заводская схема «Гидравлический линия -навесное оборудование(для укороченный стрела)» для HITACHI ZW370. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC6865510390 | Шланг, высокий давление | 2 |
| 22A | KC4175054230 | Пластина | 1 |
| 23A | KC8824107204 | Адаптер, угловой штуцер | 1 |
| 24A | KC7200111500 | Держатель, трубка | 10 |
| 25A | KC6908104000 | Трубка, спирал | |
| 26A | KC3319355540 | Трос в сборе | 1 |
| 27A | KC3319355550 | Трос в сборе | 1 |
| 28A | KC3319355560 | Трос в сборе | 1 |
| 29A | KC8820100904 | Адаптер | 2 |
| 30A | KC6865510170 | Шланг, высокий давление | 2 |
| 31A | KC4090236600 | Кронштейн | 1 |
| 32A | KC3877526830 | Трубка, масляный | 2 |
| 33A | KC4090231330 | Кронштейн | 2 |
| 34A | KC3575024260 | Втулка | 2 |
| 35A | KC6170810620 | Болт, U | 4 |
| 36A | KC8803106061 | Гайка, селф-локкинг | 8 |
| 37A | KC6908123000 | Трубка, спирал | |
| 38A | KC6865510045 | Шланг, высокий давление | 1 |
| 39A | KC3855361100 | Клапан, электромагнитный | 1 |
| 40A | KC4141020440 | Блок | 1 |
| 41A | KC6865510080 | Шланг, высокий давление | 1 |
| 42A | KC3875524570 | Трубка, масляный | 1 |
| 43A | KC8824103404 | Адаптер, угловой штуцер | 2 |
| 44A | KC8820106704 | Адаптер | 2 |
| 45A | KC6248021081 | Гайка, флангед | 5 |
| 46A | KC6180210020 | Болт, флангед | 4 |
| 47A | KC6180208045 | Болт, флангед | 2 |
| 48A | KC6180208016 | Болт, флангед | 2 |
| 49A | KC6270140081 | Шайба, плане | 4 |
| 50A | KC6180210025 | Болт, флангед | 4 |
| 51A | KC6180210012 | Болт, флангед | 2 |
| 71A | KC6521012011 | Кольцо, O | 1 |
| 72A | KC4090236590 | Кронштейн | 1 |
| 73A | KC6180212130 | Болт, флангед | 2 |
| 74A | KC8803106121 | Гайка, селф-локкинг | 2 |
| 75A | KC4600020560 | Шайба | 6 |
| 76A | KC6521012018 | Кольцо, O | 2 |
| 77A | KC6521012009 | Кольцо, O | 4 |
| 78A | KC6110105045 | Болт, разъём | 4 |
| 79A | KC8839016102 | Пробка | 2 |
| 91A | KC4051021050 | Фланец | 1 |
| 92A | KC6522041003 | Кольцо, O | 1 |
| 93A | KC6180212075 | Болт, флангед | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW370 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
