Секондарй рулевое управление - трос крепление (дополнительное оборудование) — HITACHI ZW370

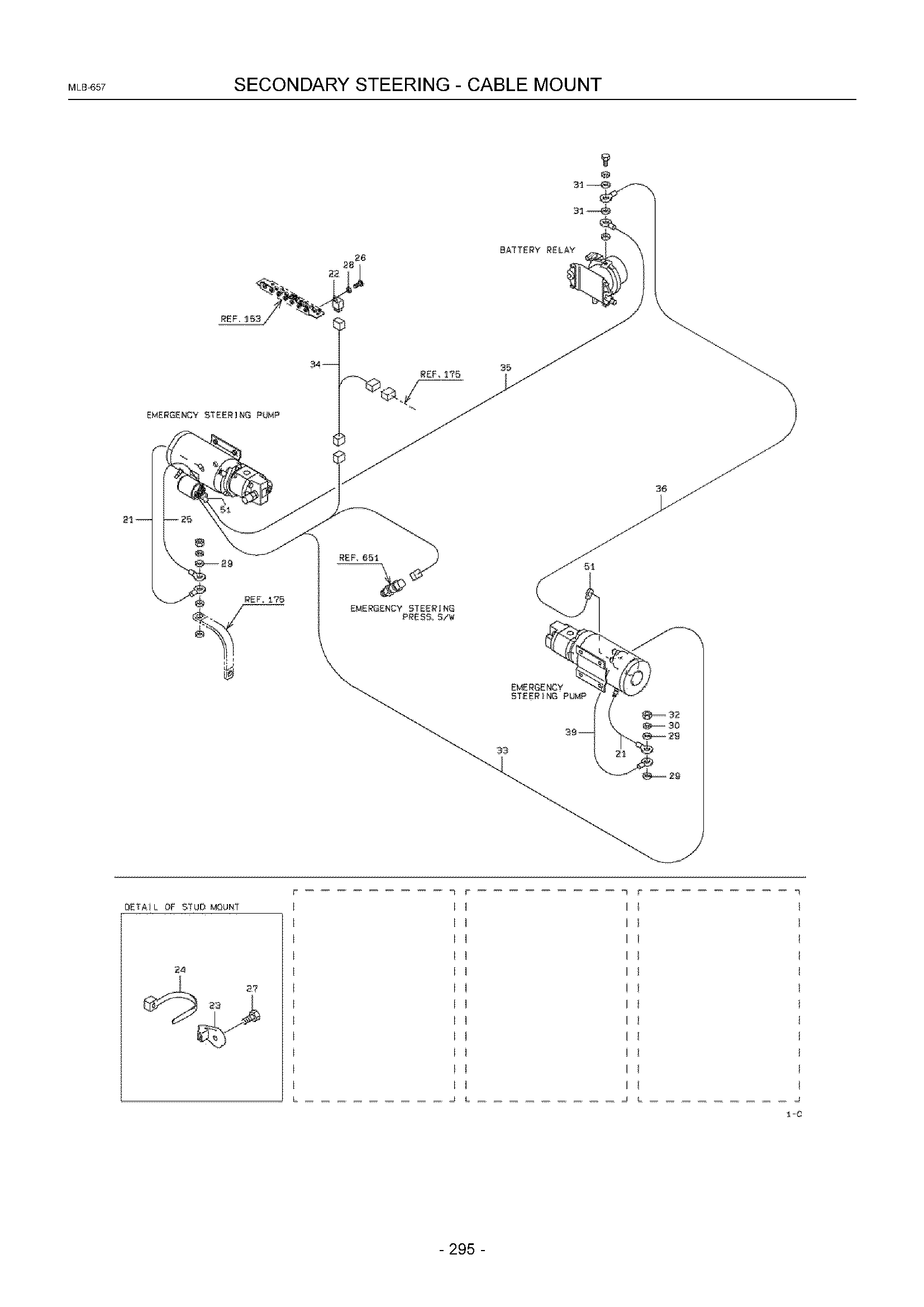

Заводская схема «Секондарй рулевое управление - трос крепление (дополнительное оборудование)» для HITACHI ZW370. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3319035800 | Трос | 2 |
| 22A | KC4505070350 | Реле | 1 |
| 22B | KC4505070310 | Реле | 1 |
| 23A | KC3292370120 | Хомут, шланг | 4 |
| 23B | KC3292370120 | Хомут, шланг | 3 |
| 24A | KC3292370090 | Хомут, шланг | 4 |
| 24B | KC3292370090 | Хомут, шланг | 3 |
| 25A | KC3319042060 | Трос | 1 |
| 25B | KC3319043410 | Трос | 1 |
| 26A | KC6225651612 | Винт | 1 |
| 27A | KC6180208020 | Болт, флангед | 3 |
| 28A | KC6272106100 | Пружинная шайба | 1 |
| 29A | KC4601121650 | Шайба, плане | 3 |
| 30A | KC6272110100 | Пружинная шайба | 1 |
| 31A | KC6270140081 | Шайба, плане | 2 |
| 32A | KC6240181101 | Гайка | 1 |
| 33A | KC3319353250 | Трос в сборе | 1 |
| 33B | KC3319358070 | Трос в сборе | 1 |
| 34A | KC3319353260 | Трос в сборе | 1 |
| 34B | KC3319358080 | Трос в сборе | 1 |
| 35A | KC3319042140 | Трос | 1 |
| 35B | KC3319035810 | Трос | 1 |
| 35C | KC3319043800 | Трос | 1 |
| 36A | KC3319042150 | Трос | 1 |
| 36B | KC3319043810 | Трос | 1 |
| 39A | KC3319042160 | Трос | 1 |
| 39B | KC3319043440 | Трос | 1 |
| 51A | KC3221070360 | Колпачок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW370 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
