Задний полный крыло — HITACHI ZW370

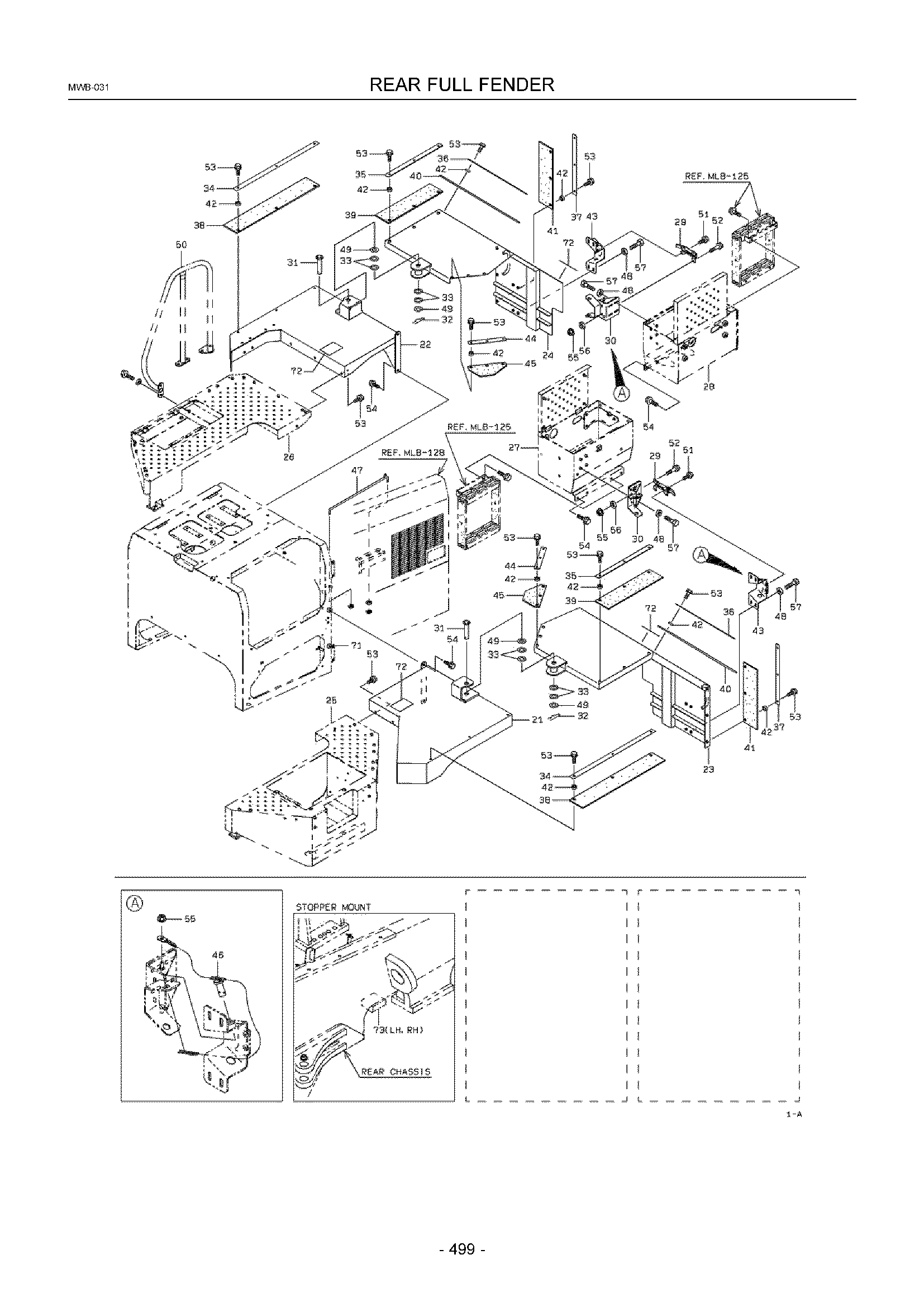

Заводская схема «Задний полный крыло» для HITACHI ZW370. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3729030350 | Декк | 1 |
| 22A | KC3729031620 | Декк | 1 |
| 23A | KC4041029670 | Крыло | 1 |
| 24A | KC4041029680 | Крыло | 1 |
| 25A | KC0350178110 | Декк | 1 |
| 26A | KC0350189540 | Декк | 1 |
| 27A | KC0350178130 | Короб | 1 |
| 28A | KC0350178140 | Короб | 1 |
| 29A | KC3215060040 | Защёлка | 2 |
| 30A | KC4090242120 | Кронштейн | 2 |
| 31A | KC4000043580 | Палец | 2 |
| 32A | KC4004520200 | Палец, стопорный | 2 |
| 33A | KC3721320450 | Дисковый, фрикционный | 10 |
| 34A | KC4171050180 | Пластина | 2 |
| 35A | KC4171058740 | Пластина | 2 |
| 36A | KC4171058750 | Пластина | 2 |
| 37A | KC4171058760 | Пластина | 2 |
| 38A | KC3371329320 | Лист, резиновый | 2 |
| 39A | KC3371329620 | Лист, резиновый | 2 |
| 40A | KC3371329630 | Лист, резиновый | 2 |
| 41A | KC3371329640 | Лист, резиновый | 2 |
| 42A | KC3570020720 | Проставка | 32 |
| 43A | KC4090241610 | Кронштейн | 2 |
| 44A | KC4171058770 | Пластина | 2 |
| 45A | KC3371329650 | Лист, резиновый | 2 |
| 46A | KC4000043330 | Палец | 2 |
| 47A | KC3817138030 | Штанга, роунд | 2 |
| 48A | KC4601121300 | Шайба, плане | 16 |
| 49A | KC4162133120 | Пластина | 4 |
| 50A | KC0350189550 | Пластина | 1 |
| 51A | KC6180208016 | Болт, флангед | 4 |
| 52A | KC6180208025 | Болт, флангед | 4 |
| 53A | KC6180210025 | Болт, флангед | 41 |
| 54A | KC6180212020 | Болт, флангед | 6 |
| 55A | KC6248021081 | Гайка, флангед | 6 |
| 56A | KC6270140081 | Шайба, плане | 4 |
| 57A | KC6103310025 | Болт | 16 |
| 71A | KC4171050140 | Пластина | 4 |
| 72A | KC4484121120 | Табличка, английский | 4 |
| 73A | KC4160728700 | Пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW370 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
