Трансмиссия трубка крепление — HITACHI ZW370

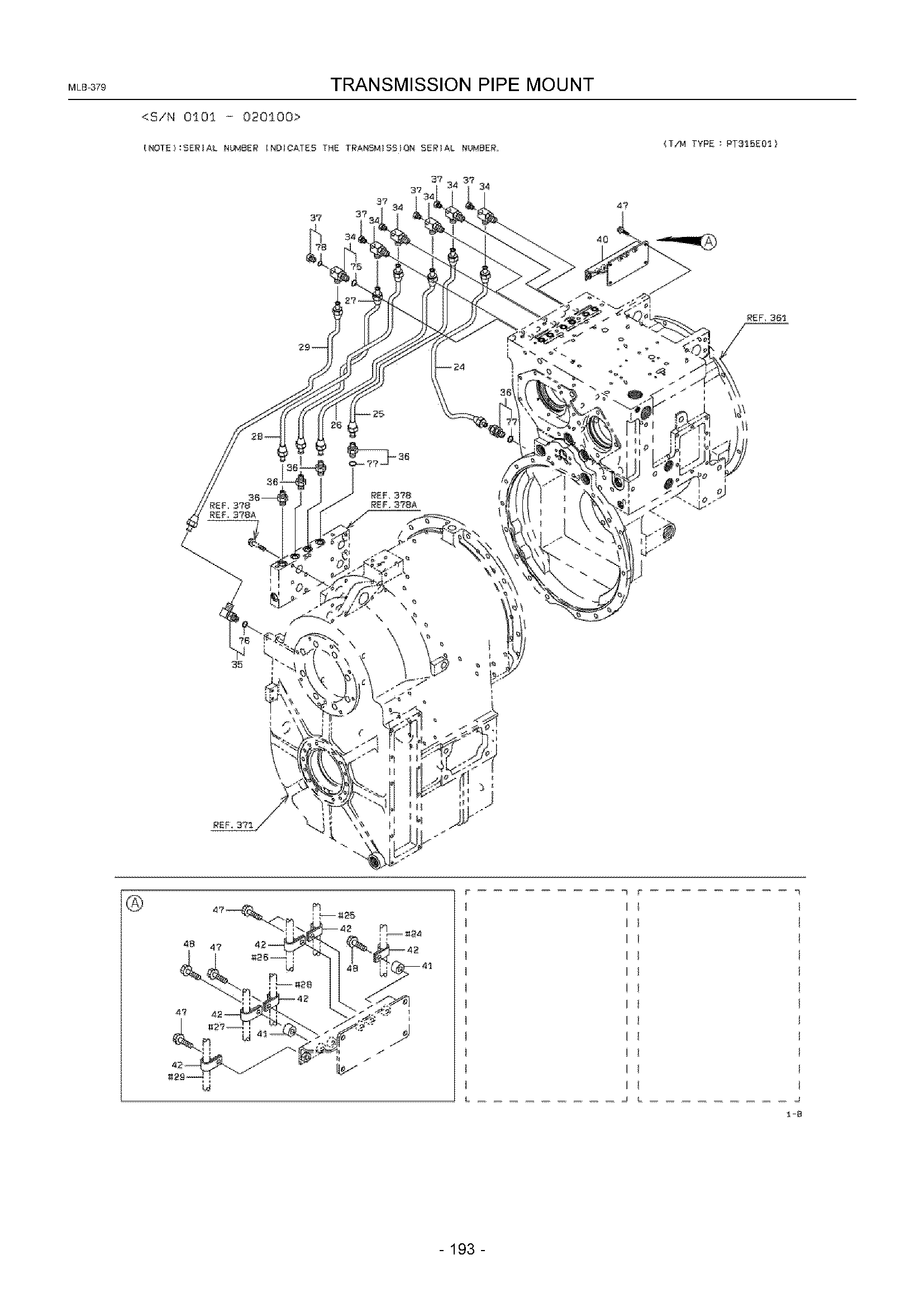

Заводская схема «Трансмиссия трубка крепление» для HITACHI ZW370. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC6823560079 | Шланг, высокий давление | 1 |
| 22A | KC4311350160 | Шланг, высокий давление | 1 |
| 23A | KC3870625280 | Трубка в сборе, фларед | 1 |
| 23B | KC3870628180 | Трубка в сборе, фларед | 1 |
| 24A | KC3870625260 | Трубка в сборе, фларед | 1 |
| 25A | KC3870625300 | Трубка в сборе, фларед | 1 |
| 26A | KC3870624340 | Трубка в сборе, фларед | 1 |
| 27A | KC3870624330 | Трубка в сборе, фларед | 1 |
| 28A | KC3870624320 | Трубка в сборе, фларед | 1 |
| 29A | KC3870625290 | Трубка в сборе, фларед | 1 |
| 30A | KC3024125310 | Адаптер, угловой штуцер | 1 |
| 32A | KC8820106716 | Адаптер | 2 |
| 33A | KC3890421840 | Штуцер, TEE | 1 |
| 34A | KC4073220820 | Фларед штуцер, угловой штуцер | 6 |
| 35A | KC4073220070 | Фларед штуцер, угловой штуцер | 1 |
| 36A | KC4073020320 | Фларед штуцер | 5 |
| 37A | KC8839021304 | Пробка | 6 |
| 38A | KC3853460050 | Клапан в сборе, обратный | 1 |
| 39A | KC4175126440 | Пластина | 1 |
| 40A | KC4090241740 | Кронштейн | 1 |
| 41A | KC4520029180 | Кольцо | 2 |
| 42A | KC7200111200 | Держатель, трубка | 6 |
| 43A | KC8803106101 | Гайка, селф-локкинг | 4 |
| 44A | KC4396220050 | Болт, U | 2 |
| 45A | KC6910021000 | Фларед штуцер, угловой штуцер | 1 |
| 46A | KC4073020060 | Фларед штуцер | 1 |
| 47A | KC6180208016 | Болт, флангед | 8 |
| 48A | KC6180208030 | Болт, флангед | 2 |
| 49A | KC6103310020 | Болт | 2 |
| 50A | KC6271018101 | Шайба, плане | 6 |
| 51A | KC8837012004 | Штуцер, втулка | 1 |
| 71A | KC6521012038 | Кольцо, O | 1 |
| 73A | KC6521012029 | Кольцо, O | 1 |
| 74A | KC6523100161 | Кольцо, O | 1 |
| 75A | KC6521012014 | Кольцо, O | 1 |
| 76A | KC6521012014 | Кольцо, O | 1 |
| 77A | KC6521012014 | Кольцо, O | 1 |
| 78A | KC6521012011 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW370 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
