Декк и крыло группа — HITACHI ZW370

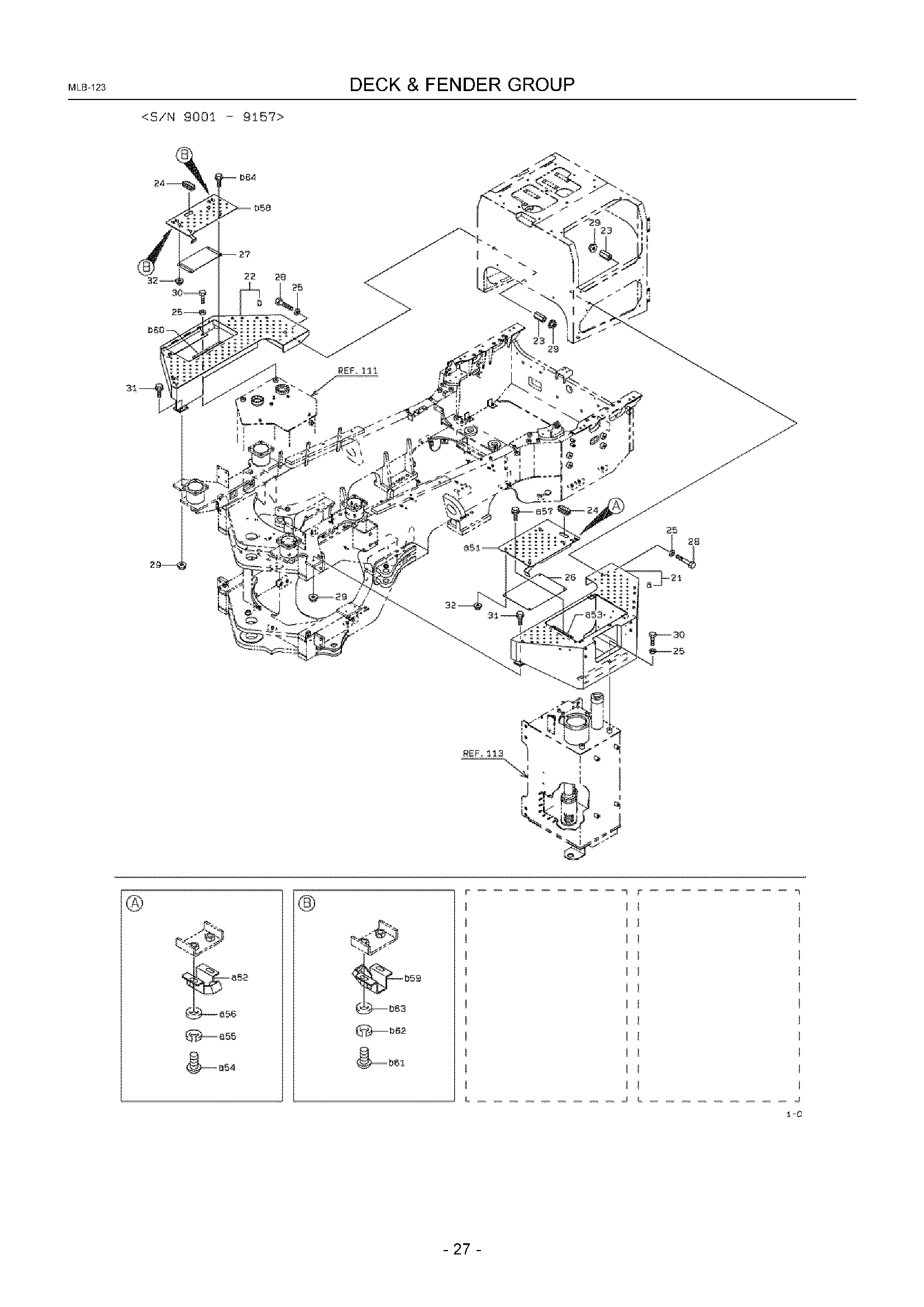

Заводская схема «Декк и крыло группа» для HITACHI ZW370. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
21A	KC3729030510	Декк	1
21B	KC3729031880	Декк	1
22A	KC3729030520	Декк	1
22B	KC3729031550	Декк	1
22C	KC3729031890	Декк	1
23A	KC3570021450	Проставка	2
24A	KC6580163032	Втулка, еластик	2
25A	KC4601120630	Шайба, плане	6
26A	KC4171141140	Пластина	1
27A	KC4171141150	Пластина	1
27B	KC4175130630	Пластина	1
28A	KC6103312075	Болт	2
28B	KC6180212075	Болт, флангед	2
29A	KC6248021121	Гайка, флангед	4
30A	KC6180212025	Болт, флангед	4
31A	KC6180212050	Болт, флангед	2
32A	KC6248021101	Гайка, флангед	8
33A	KC4041030660	Крыло	1
34A	KC4090250660	Кронштейн	1
35A	KC4175157880	Пластина	1
36A	KC4601120190	Шайба, плане	8
37A	KC6103310025	Болт	8
38A	KC6180210025	Болт, флангед	2
38B	KC6180210025	Болт, флангед	10
51A	KC3120556140	Крышка	1
51B	KC3120559990	Крышка	1
51C	KC3120622740	Крышка	1
52A	KC4481070050	Латкх в сборе	1
53A	KC3989021910	Петля	1
54A	KC6225651410	Винт	2
55A	KC6272104100	Пружинная шайба	2
56A	KC6270140041	Шайба, плане	2
57A	KC6180206016	Болт, флангед	3
58A	KC3120556150	Крышка	1
58B	KC3120622750	Крышка	1
59A	KC4481070050	Латкх в сборе	2
60A	KC3989021870	Петля	1
61A	KC6225651410	Винт	4
62A	KC6272104100	Пружинная шайба	4
63A	KC6270140041	Шайба, плане	4
63B	KC6270120041	Шайба, плане	4
64A	KC6180206016	Болт, флангед	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW370 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
