Крутящий момент преобразователь — HITACHI ZW370

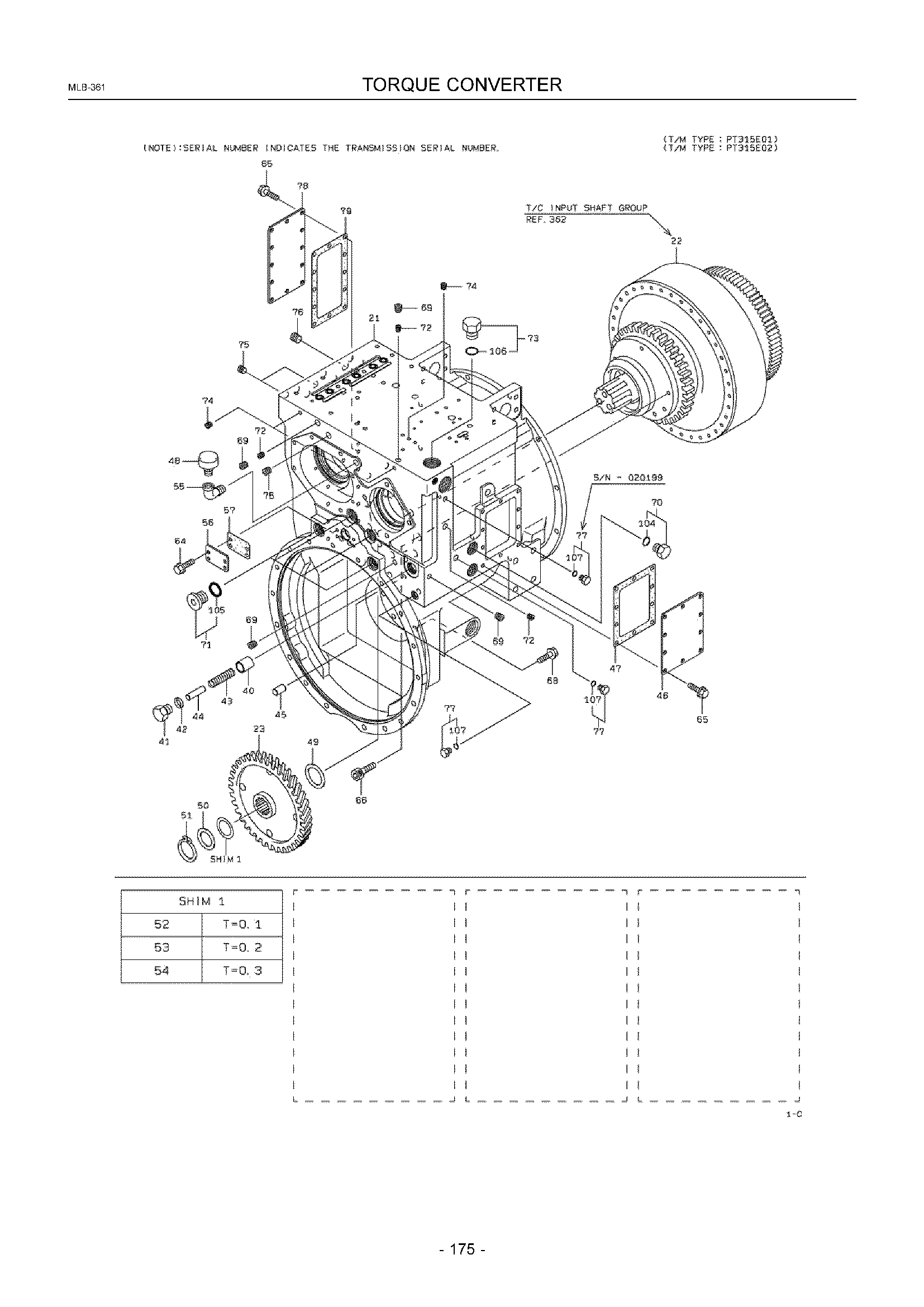

Заводская схема «Крутящий момент преобразователь» для HITACHI ZW370. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3790025680 | Корпус | 1 |
| 22A | KC3741920210 | TRQ конв узел в сборе | 1 |
| 22B | KC3741920260 | TRQ конв узел в сборе | 1 |
| 23A | KC3240024690 | Шестерня | 1 |
| 24A | KC3240024680 | Шестерня | 2 |
| 25A | KC3450027690 | Вал | 1 |
| 26A | KC3450027700 | Вал | 1 |
| 27A | KC3570020180 | Проставка | 1 |
| 28A | KC4520020800 | Кольцо | 1 |
| 29A | KC3570020190 | Проставка | 4 |
| 30A | KC4520028730 | Кольцо | 1 |
| 31A | KC7810106211 | Подшипник, шарик | 1 |
| 32A | KC4200160700 | Подшипник, шарик | 1 |
| 33A | KC7810106309 | Подшипник, шарик | 1 |
| 34A | KC7811206309 | Подшипник, шарик | 1 |
| 35A | KC6381100055 | Кольцо, стопорный | 4 |
| 36A | KC6381100045 | Кольцо, стопорный | 3 |
| 37A | KC6381100032 | Кольцо, стопорный | 1 |
| 38A | KC4408120250 | Насос в сборе | 1 |
| 38B | KC4408120350 | Насос в сборе | 1 |
| 39A | KC3199026690 | Прокладка | 1 |
| 40A | KC4158520020 | Плунжер | 1 |
| 41A | KC4153021070 | Пробка | 1 |
| 42A | KC3199023090 | Прокладка | 1 |
| 43A | KC3560023920 | Пружина | 1 |
| 44A | KC3575023220 | Втулка | 1 |
| 44B | KC3575024920 | Втулка | 1 |
| 45A | KC4001020190 | Палец, страигхт | 1 |
| 46A | KC4171152970 | Пластина | 1 |
| 47A | KC3199027310 | Прокладка | 1 |
| 47B | KC3199027580 | Прокладка | 1 |
| 48A | KC4110160010 | Сапун в сборе | 1 |
| 49A | KC4600023430 | Шайба | 1 |
| 50A | KC4600023420 | Шайба | 1 |
| 51A | KC6381100042 | Кольцо, стопорный | 1 |
| 52A | KC3420025900 | Регулировочная шайба | 2 |
| 53A | KC3420025910 | Регулировочная шайба | 2 |
| 54A | KC3420025920 | Регулировочная шайба | 1 |
| 55A | KC6920503000 | Штуцер, угловой штуцер | 1 |
| 56A | KC4171055610 | Пластина | 1 |
| 57A | KC3199026720 | Прокладка | 1 |
| 57B | KC3199027590 | Прокладка | 1 |
| 58A | KC4520028720 | Кольцо | 1 |
| 59A | KC6381200125 | Кольцо, стопорный | 1 |
| 60A | KC4520028740 | Кольцо | 1 |
| 61A | KC6381200110 | Кольцо, стопорный | 1 |
| 62A | KC6100510090 | Болт | 2 |
| 63A | KC6100510025 | Болт | 5 |
| 64A | KC6180208020 | Болт, флангед | 4 |
| 65A | KC6180210016 | Болт, флангед | 22 |
| 66A | KC6110112050 | Болт, разъём | 9 |
| 67A | KC6271018101 | Шайба, плане | 7 |
| 68A | KC6180212030 | Болт, флангед | 5 |
| 69A | KC8839016104 | Пробка | 4 |
| 70A | KC8839021316 | Пробка | 1 |
| 71A | KC8839021512 | Пробка | 4 |
| 72A | KC4153021710 | Дроссель | 3 |
| 73A | KC8839021320 | Пробка | 1 |
| 74A | KC8839016102 | Пробка | 3 |
| 75A | KC8839016106 | Пробка | 3 |
| 76A | KC8839016108 | Пробка | 1 |
| 77A | KC8839021304 | Пробка | 3 |
| 77B | KC8839021304 | Пробка | 2 |
| 78A | KC4175045540 | Пластина | 1 |
| 79A | KC3199026810 | Прокладка | 1 |
| 79B | KC3199027600 | Прокладка | 1 |
| 80A | KC3870631650 | Трубка в сборе, фларед | 1 |
| 81A | KC4073220210 | Фларед штуцер, угловой штуцер | 2 |
| 91A | KC4200660040 | Подшипник, неедле | 2 |
| 91B | KC4084060390 | Втулка | 4 |
| 92A | KC4200660050 | Подшипник, неедле | 2 |
| 93A | KC8839016102 | Пробка | 1 |
| 93B | KC4153021710 | Дроссель | 1 |
| 94A | KC4000022640 | Палец | 2 |
| 95A | KC3123120110 | Крышка в сборе | 1 |
| 96A | KC3199020880 | Прокладка | 1 |
| 97A | KC3575022090 | Втулка | 2 |
| 98A | KC3575022080 | Втулка | 2 |
| 99A | KC6381200055 | Кольцо, стопорный | 2 |
| 99B | KC6381200052 | Кольцо, стопорный | 1 |
| 100A | KC6103310025 | Болт | 9 |
| 100B | KC6103310025 | Болт | 5 |
| 101A | KC6103308016 | Болт | 4 |
| 102A | KC6271018101 | Шайба, плане | 9 |
| 103A | KC6272108100 | Пружинная шайба | 4 |
| 104A | KC6521012029 | Кольцо, O | 1 |
| 105A | KC6521012024 | Кольцо, O | 1 |
| 106A | KC6521012038 | Кольцо, O | 1 |
| 107A | KC6521012011 | Кольцо, O | 1 |
| 108A | KC4163752700 | Пластина | 1 |
| 110A | KC3404260710 | Уплотнение, масляный | 2 |
| 111A | KC6103310040 | Болт | 4 |
| 113A | KC3400020020 | Уплотнение | 2 |
| 114A | KC4719420340 | Кольцо, бакк-уп | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW370 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
