Силовой группа — HITACHI ZW370

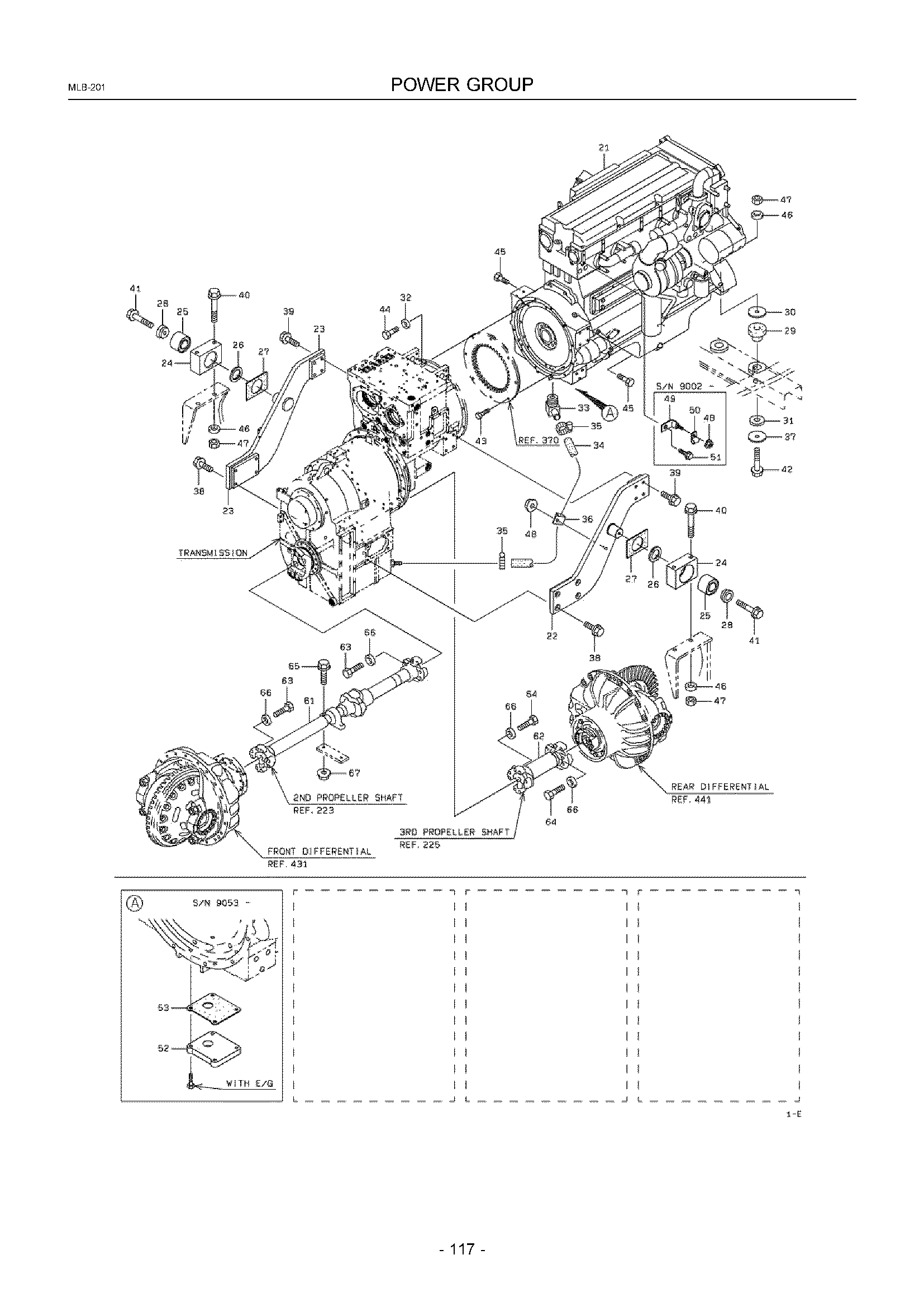

Заводская схема «Силовой группа» для HITACHI ZW370. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
21A	KC3100362170	Двигатель	1
21B	KC3100362440	Двигатель	1
21C	KC3100362880	Двигатель	1
22A	KC4090236230	Кронштейн	1
23A	KC4090236240	Кронштейн	1
24A	KC4141036110	Блок	2
25A	KC4085020700	Втулка, еластик	2
26A	KC4520028690	Кольцо	2
27A	KC3371328760	Лист, резиновый	2
28A	KC3575024440	Втулка	2
29A	KC4085020160	Втулка, еластик	2
30A	KC4601120250	Шайба, плане	2
31A	KC4601120020	Шайба, плане	2
32A	KC4601121170	Шайба, плане	12
33A	KC3890321250	Штуцер, угловой штуцер	1
34A	KC6704019000	Шланг, подогрев ресистинг LP
34B	KC6704019000	Шланг, подогрев ресистинг LP
34C	KC6704019000	Шланг, подогрев ресистинг LP
35A	KC6900203800	Лента, шланг	2
36A	KC7201031000	Держатель, шланг	1
37A	KC4171138960	Пластина	1
38A	KC6180216055	Болт, флангед	8
39A	KC6180216070	Болт, флангед	8
40A	KC6180220185	Болт, флангед	4
41A	KC6180216025	Болт, флангед	2
42A	KC6180220120	Болт, флангед	2
43A	KC4393120100	Болт(унифй)	8
44A	KC6127507035	Болт(унифй)	12
45A	KC6126110020	Болт	8
46A	KC6271018201	Шайба, плане	6
47A	KC6240181201	Гайка	6
48A	KC6248021081	Гайка, флангед	1
48B	KC6248021081	Гайка, флангед	2
49A	KC4175127280	Пластина	1
50A	KC7200111200	Держатель, трубка	1
51A	KC6180212020	Болт, флангед	1
52A	KC4171228770	Пластина	1
53A	KC5040105250	Прокладка	1
61A	KC4275261070	Пропеллерсхафт в сборе, 2	1
62A	KC4275360750	Пропеллерсхафт в сборе, 3	1
63A	KC6101412080	Болт	8
64A	KC6101412070	Болт	8
65A	KC6180220075	Болт, флангед	2
66A	KC4601122320	Шайба, плане	16
67A	KC6248021201	Гайка, флангед	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW370 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
